Hosszabbító rugó RZ-115F-10X Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 270°

árlépcsők - Hosszabbító rugó RZ-115F-10X

mennyiség	egységár (EUR)
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Hosszabbító rugó Vétel

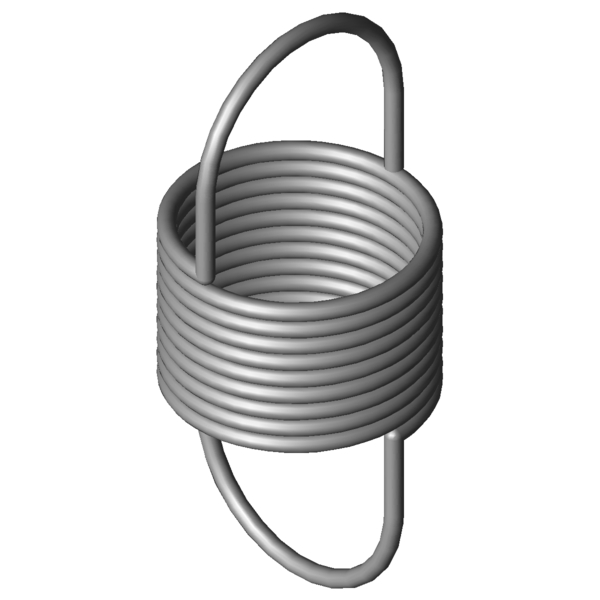

Termékkép Hosszabbító rugó RZ-115F-10X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-115F-10X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,4	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	20	mm	Tekervény külső átmérője
Dh	23	mm	Legkisebb hüvelyátmérő
L0	44	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	15,05	mm	A terheletlen, előfeszített rugótest hossza
Ln	122,8	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	78,8	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	44,2	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	14,48	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,536	N/mm	Rugóarány
F0	2	N	Belső előfeszítő erő
Fntol	3,1	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	22	fok	A húzószemek állásának tűréshatára
Gew	8,1795	g	A termék tömege
PG	ZH	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-115F-10X Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-115F-10X Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-115F-10X Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-115F-10X Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-115F-10X

Érdeklődési képlet Hosszabbító rugó RZ-115F-10X Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-115F-10X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-115F-10X Rozsdamentes acél Ø 1,4 x 20 x 44 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115F-10X	1.4310	1,4	20	44	44,2	122,8	78,8	0,536	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115F-10X	EN 10270-1	1,4	20	44	49,5	119,67	75,67	0,624	92,8 \| 100,0 \| 92,7 \| 85,7

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-083X	13,5	44,4	0,181	1.4310	23,77	167,94	123,54	57,5 \| 79,3 \| 58,8 \| 34,3
RZ-102X	17,2	56,1	0,213	1.4310	35,5	212,32	156,22	63,5 \| 84,6 \| 65,4 \| 40,5
RZ-100E-12X	14	49	0,241	1.4310	29,34	163,69	114,69	64,2 \| 79,5 \| 67,5 \| 45,6
RZ-115F-11X	20	53	0,332	1.4310	44,2	180,2	127,2	79,1 \| 94,3 \| 81,0 \| 61,9
RZ-100HX	12	44,3	0,4	1.4310	34,95	125,71	81,41	81,3 \| 79,3 \| 87,9 \| 76,5
RZ-101X	17,2	39,8	0,448	1.4310	35,5	114,11	74,31	87,0 \| 88,6 \| 87,3 \| 85,2
RZ-115V-10X	20	48,9	0,509	1.4310	51,22	143,27	94,37	92,0 \| 94,4 \| 84,9 \| 96,8
RZ-115F-10X	20	44	0,536	1.4310	44,2	122,8	78,8	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-116X	21,6	50,2	0,61	1.4310	56,93	138,26	88,06	86,5 \| 89,2 \| 83,6 \| 86,8
RZ-115HX	15	43,3	0,848	1.4310	55,72	103,84	60,54	76,7 \| 91,1 \| 78,1 \| 60,9
RZ-130GX	20	56,8	0,967	1.4310	84,95	138,92	82,12	71,1 \| 85,1 \| 74,0 \| 54,2
RZ-119X	17,6	43,8	1,191	1.4310	69,37	97,83	54,03	67,2 \| 91,7 \| 66,1 \| 43,7
RZ-115V-20X	15	41,5	1,309	1.4310	67,55	89,16	47,66	63,4 \| 87,6 \| 63,0 \| 39,6
RZ-134X	22	54,8	1,489	1.4310	103,4	119,4	64,6	59,3 \| 80,4 \| 62,4 \| 35,0
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	59,7 \| 88,0 \| 57,8 \| 33,4
RZ-130FX	20	46	1,563	1.4310	84,95	96,84	50,84	61,0 \| 91,1 \| 58,3 \| 33,6
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	50,4 \| 85,2 \| 45,5 \| 20,6
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	50,0 \| 84,3 \| 45,7 \| 20,0
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	48,1 \| 83,6 \| 42,9 \| 17,8
RZ-141FX	16	53	3,239	1.4310	139,7	92,56	39,56	44,8 \| 77,7 \| 40,9 \| 15,9
RZ-147K-20X	20	51,5	3,381	1.4310	147,2	91,6	40,1	46,3 \| 83,0 \| 40,5 \| 15,3
RZ-141E-10X	16	41	5,233	1.4310	139,7	65,5	24,5	40,8 \| 81,1 \| 31,4 \| 9,8
RZ-130MX	12	44	5,496	1.4310	137	66,94	22,94	39,8 \| 79,3 \| 30,7 \| 9,4

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-115F-10X

Származási ország: DE, German; Hosszabbító rugó RZ-115F-10X
