Hosszabbító rugó RZ-115F-13I Rozsdamentes acél Ø 1,4 x 20 x 86,3 mm / 180°

árlépcsők - Hosszabbító rugó RZ-115F-13I

mennyiség	egységár (EUR)
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Hosszabbító rugó Vétel

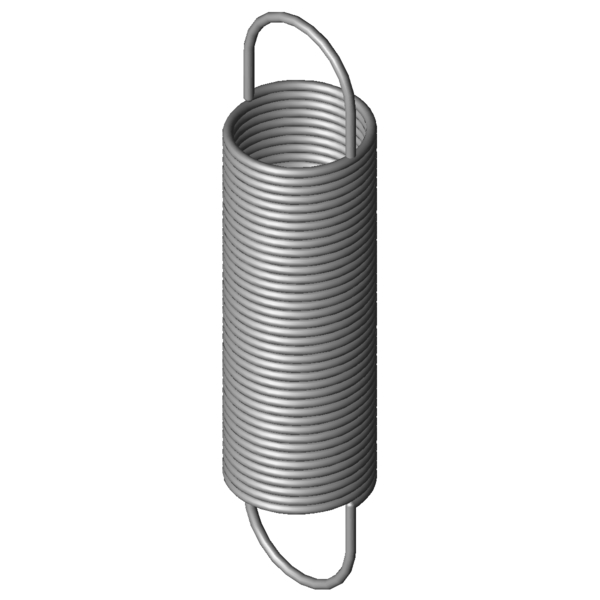

Termékkép Hosszabbító rugó RZ-115F-13I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-115F-13I

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,4	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	20	mm	Tekervény külső átmérője
Dh	23	mm	Legkisebb hüvelyátmérő
L0	86,3	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	56,7	mm	A terheletlen, előfeszített rugótest hossza
Ln	405,4	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	319,1	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	44,2	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	14,8	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,132	N/mm	Rugóarány
F0	2	N	Belső előfeszítő erő
Fntol	2,8	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	48	fok	A húzószemek állásának tűréshatára
Gew	29,3394	g	A termék tömege
PG	ZK	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-115F-13I Rozsdamentes acél Ø 1,4 x 20 x 86,3 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-115F-13I Rozsdamentes acél Ø 1,4 x 20 x 86,3 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-115F-13I Rozsdamentes acél Ø 1,4 x 20 x 86,3 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-115F-13I Rozsdamentes acél Ø 1,4 x 20 x 86,3 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-115F-13I

Érdeklődési képlet Hosszabbító rugó RZ-115F-13I Rozsdamentes acél Ø 1,4 x 20 x 86,3 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-115F-13I

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-115F-13I Rozsdamentes acél Ø 1,4 x 20 x 86,3 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115F-13I	1.4310	1,4	20	86,3	44,2	405,4	319,1	0,132	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115F-13I	EN 10270-1	1,4	20	86,3	49,5	392,85	306,55	0,154	92,8 \| 100,0 \| 92,7 \| 85,8

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-103AI	17,2	91,9	0,1	1.4310	35,5	423,92	332,02	85,0 \| 89,7 \| 88,2 \| 77,2
RZ-115F-13I	20	86,3	0,132	1.4310	44,2	405,4	319,1	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-14I	20	99	0,15	1.4310	51,22	418,1	319,1	91,0 \| 93,5 \| 93,1 \| 86,3
RZ-115V-13I	20	90	0,173	1.4310	51,22	367,95	277,95	86,1 \| 96,4 \| 86,7 \| 75,2
RZ-118I	21,6	95	0,181	1.4310	56,93	391,03	296,03	82,5 \| 90,3 \| 85,2 \| 72,0
RZ-115V-12I	20	79	0,209	1.4310	51,22	308,91	229,91	78,8 \| 95,0 \| 79,2 \| 62,2
RZ-115F-12I	20	65,3	0,213	1.4310	44,2	263,2	197,9	78,3 \| 91,9 \| 81,0 \| 62,0
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	77,4 \| 92,9 \| 78,2 \| 61,1
RZ-115V-11I	20	70	0,254	1.4310	51,22	258,73	188,73	71,7 \| 91,5 \| 72,7 \| 51,0
RZ-121I	17,6	88,6	0,354	1.4310	69,37	270,24	181,64	62,5 \| 91,0 \| 60,3 \| 36,3
RZ-130JI	20	100	0,386	1.4310	84,95	305,95	205,95	60,0 \| 88,0 \| 58,3 \| 33,6
RZ-121JI	15,5	86,5	0,527	1.4310	78,31	224,02	137,52	54,1 \| 88,3 \| 49,8 \| 24,3
RZ-130HI	20	73	0,622	1.4310	84,95	200,74	127,74	51,4 \| 87,5 \| 46,0 \| 20,8
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	46,0 \| 81,5 \| 40,4 \| 16,1
RZ-135AI	22	72,8	0,852	1.4310	103,4	185,61	112,81	45,3 \| 81,8 \| 39,0 \| 15,1
RZ-137AI	18,6	95	0,887	1.4310	121,3	222,1	127,1	45,8 \| 84,6 \| 38,1 \| 14,5
RZ-130K-03I	16	84,6	0,93	1.4310	105	189,06	104,46	45,5 \| 85,3 \| 37,4 \| 13,8

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-115F-13I

Származási ország: DE, German; Hosszabbító rugó RZ-115F-13I
