Hosszabbító rugó RZ-115W-25X Rozsdamentes acél Ø 1,5 x 8 x 90,5 mm / 270°

árlépcsők - Hosszabbító rugó RZ-115W-25X

mennyiség	egységár (EUR)
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-115W-25X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-115W-25X

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,5	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	8	mm	Tekervény külső átmérője
Dh	10,5	mm	Legkisebb hüvelyátmérő
L0	90,5	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	82,13	mm	A terheletlen, előfeszített rugótest hossza
Ln	126,57	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	36,07	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	119,8	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	4,18	mm	A húzószem belső síkjának távolsága a rugótesttől
R	3,001	N/mm	Rugóarány
F0	11,6	N	Belső előfeszítő erő
Fntol	12,65	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	38	fok	A húzószemek állásának tűréshatára
Gew	15,837	g	A termék tömege
PG	ZK	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-115W-25X Rozsdamentes acél Ø 1,5 x 8 x 90,5 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-115W-25X Rozsdamentes acél Ø 1,5 x 8 x 90,5 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-115W-25X Rozsdamentes acél Ø 1,5 x 8 x 90,5 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-115W-25X Rozsdamentes acél Ø 1,5 x 8 x 90,5 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-115W-25X

Érdeklődési képlet Hosszabbító rugó RZ-115W-25X Rozsdamentes acél Ø 1,5 x 8 x 90,5 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-115W-25X

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-115W-25X Rozsdamentes acél Ø 1,5 x 8 x 90,5 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-115W-25X	1.4310	1,5	8	90,5	119,8	126,57	36,07	3,001	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115W-25X	EN 10270-1	1,5	8	90,5	141,7	126,89	36,39	3,494	92,4 \| 100,0 \| 91,8 \| 85,3

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-097DX	7,3	79,5	0,502	1.4310	42,6	157,03	77,53	46,5 \| 81,9 \| 41,0 \| 16,5
RZ-097CX	7,3	71,5	0,567	1.4310	42,6	140,14	68,64	47,2 \| 79,0 \| 44,1 \| 18,7
RZ-112DX	9,2	99,5	0,61	1.4310	64,34	196,18	96,68	50,9 \| 87,1 \| 45,5 \| 20,0
RZ-112CX	9,2	89,5	0,685	1.4310	64,34	175,09	85,59	53,4 \| 89,7 \| 47,9 \| 22,6
RZ-112BX	9,2	79,5	0,791	1.4310	64,34	154	74,5	54,4 \| 86,0 \| 51,1 \| 26,0
RZ-100PX	7,5	75,6	0,818	1.4310	54,28	136,54	60,94	54,2 \| 83,5 \| 52,2 \| 26,8
RZ-115EX	7,5	106	1,125	1.4310	77,33	168,81	62,81	61,8 \| 87,5 \| 61,0 \| 37,1
RZ-115DX	7,5	96,8	1,254	1.4310	77,33	153,15	56,35	65,3 \| 90,2 \| 64,3 \| 41,3
RZ-115CX	7,5	86,8	1,417	1.4310	77,33	136,69	49,89	68,7 \| 91,0 \| 68,4 \| 46,7
RZ-115BX	7,5	76,8	1,628	1.4310	77,33	120,22	43,42	71,6 \| 87,3 \| 73,8 \| 53,6
RZ-130BX	9,6	98,2	2,084	1.4310	121,7	152,07	53,87	80,2 \| 89,7 \| 82,7 \| 68,0
RZ-115W-27X	8	114	2,312	1.4310	119,8	160,81	46,81	86,2 \| 93,1 \| 88,5 \| 77,1
RZ-130AX	9,6	87	2,396	1.4310	121,7	133,85	46,85	85,7 \| 91,1 \| 87,7 \| 78,2
RZ-115W-26X	8	102	2,612	1.4310	119,8	143,44	41,44	92,3 \| 96,2 \| 93,5 \| 87,0
RZ-115W-25X	8	90,5	3,001	1.4310	119,8	126,57	36,07	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115VX	7	92,1	3,203	1.4310	111,3	122,46	30,36	90,7 \| 93,0 \| 88,5 \| 90,6
RZ-115W-24X	8	80	3,45	1.4310	119,8	111,38	31,38	92,2 \| 96,1 \| 93,5 \| 87,0
RZ-115W-23X	8	71	3,958	1.4310	119,8	98,35	27,35	85,5 \| 92,8 \| 87,9 \| 75,8
RZ-130TX	9	82,4	6,191	1.4310	175,9	107,16	24,76	67,6 \| 87,8 \| 68,4 \| 46,8

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-115W-25X

Származási ország: DE, German; Hosszabbító rugó RZ-115W-25X

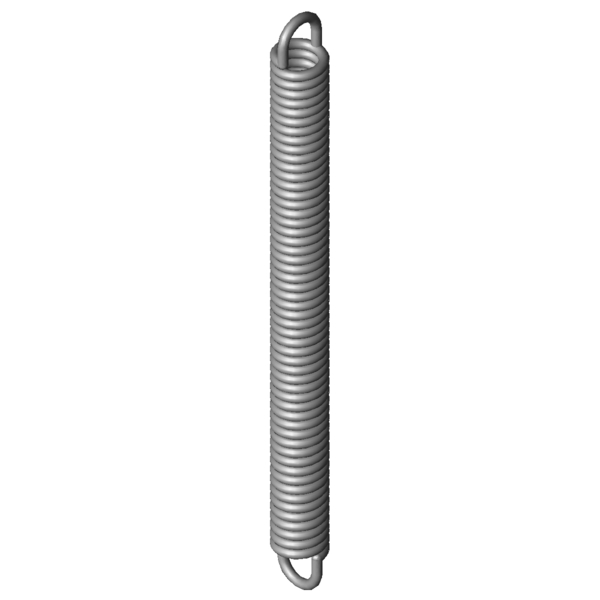

Termékkép - húzórugók RZ-115W-25X
