Hosszabbító rugó RZ-118DX Rozsdamentes acél Ø 1,6 x 21,6 x 172 mm / 270°

árlépcsők - Hosszabbító rugó RZ-118DX

mennyiség	egységár (EUR)
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	1,6000 EUR
37	1,2900 EUR
75	1,1600 EUR
125	1,0882 EUR
175	1,0680 EUR
250	1,0487 EUR
350	1,0339 EUR
450	0,9731 EUR

Hosszabbító rugó Vétel

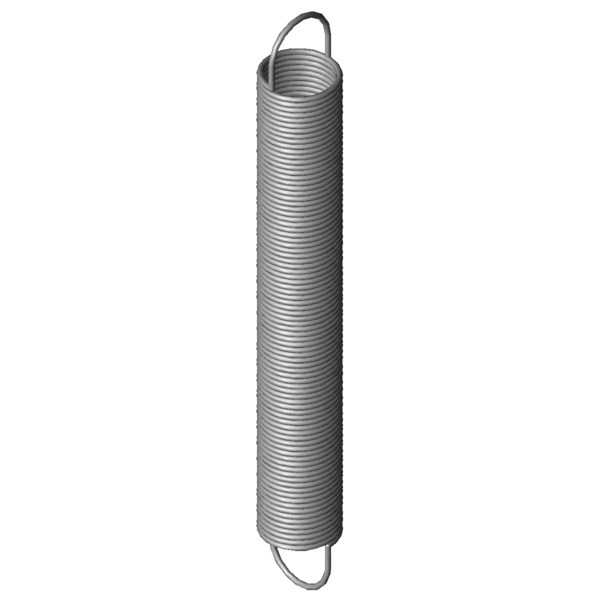

Termékkép Hosszabbító rugó RZ-118DX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-118DX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	21,6	mm	Tekervény külső átmérője
Dh	24,5	mm	Legkisebb hüvelyátmérő
L0	172	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	142	mm	A terheletlen, előfeszített rugótest hossza
Ln	829,64	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	657,64	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	56,93	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	15	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,082	N/mm	Rugóarány
F0	3,211	N	Belső előfeszítő erő
Fntol	3,28	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,45	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	70	fok	A húzószemek állásának tűréshatára
Gew	89,4028	g	A termék tömege
PG	ZO	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-118DX Rozsdamentes acél Ø 1,6 x 21,6 x 172 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-118DX Rozsdamentes acél Ø 1,6 x 21,6 x 172 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-118DX Rozsdamentes acél Ø 1,6 x 21,6 x 172 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-118DX Rozsdamentes acél Ø 1,6 x 21,6 x 172 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-118DX

Érdeklődési képlet Hosszabbító rugó RZ-118DX Rozsdamentes acél Ø 1,6 x 21,6 x 172 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-118DX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-118DX Rozsdamentes acél Ø 1,6 x 21,6 x 172 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-118DX	1.4310	1,6	21,6	172	56,93	829,64	657,64	0,082	100,0 \| 100,0 \| 100,0 \| 100,0
Z-118DX	EN 10270-1	1,6	21,6	172	67,4	838,73	666,73	0,095	92,4 \| 100,0 \| 91,6 \| 85,6

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-118DX	21,6	172	0,082	1.4310	56,93	829,64	657,64	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130E-15X	24	178	0,107	1.4310	73,5	832,7	654,7	85,8 \| 91,8 \| 88,5 \| 77,1
RZ-130K-02X	20	170	0,193	1.4310	84,95	580,6	410,6	66,7 \| 93,4 \| 64,7 \| 41,8
RZ-136EX	22	186	0,225	1.4310	103,4	613,86	427,86	62,0 \| 90,2 \| 60,1 \| 35,8
RZ-136DX	22	170	0,251	1.4310	103,4	553,84	383,84	60,4 \| 92,3 \| 56,7 \| 32,1
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	57,0 \| 89,2 \| 53,4 \| 28,5
RZ-136BX	22	138	0,326	1.4310	103,4	433,79	295,79	53,6 \| 86,1 \| 50,0 \| 24,8
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	53,5 \| 86,4 \| 49,6 \| 24,5
RZ-141EX	18	180	0,44	1.4310	125,1	443,23	263,23	49,1 \| 86,3 \| 42,8 \| 18,2
RZ-138AX	18,6	160	0,459	1.4310	121,3	406	246	48,7 \| 86,4 \| 42,2 \| 17,6
RZ-141DX	18	164	0,49	1.4310	125,1	400,15	236,15	47,8 \| 86,2 \| 40,7 \| 16,3
RZ-147K-04X	20	156	0,619	1.4310	147,2	375,04	219,04	44,7 \| 85,3 \| 36,0 \| 12,9
RZ-156CX	22,5	185	0,692	1.4310	186,1	433,79	248,79	43,4 \| 84,3 \| 34,2 \| 11,6
RZ-156BX	22,5	165	0,795	1.4310	186,1	381,56	216,56	42,4 \| 85,3 \| 31,8 \| 10,1
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	40,1 \| 82,0 \| 29,6 \| 8,8
RZ-156LX	20	191	0,97	1.4310	207,8	388,8	197,8	39,7 \| 82,2 \| 28,7 \| 8,2

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-118DX

Származási ország: DE, German; Hosszabbító rugó RZ-118DX
