Hosszabbító rugó RZ-121HX Rozsdamentes acél Ø 1,6 x 15,5 x 75,5 mm / 270°

árlépcsők - Hosszabbító rugó RZ-121HX

mennyiség	egységár (EUR)
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Hosszabbító rugó Vétel

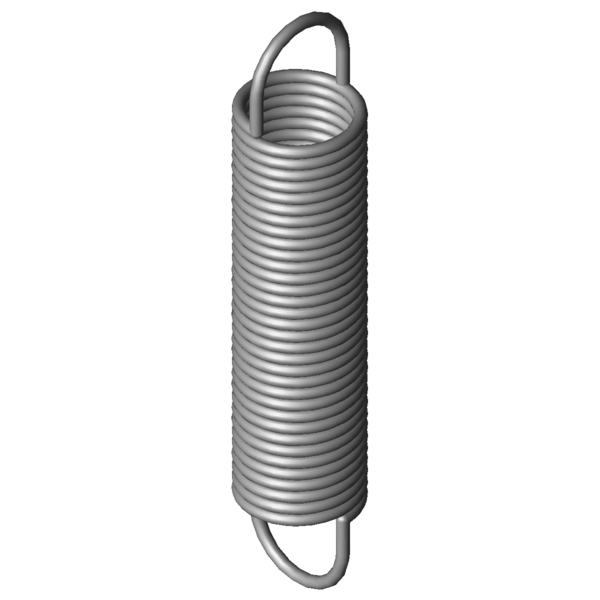

Termékkép Hosszabbító rugó RZ-121HX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-121HX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	15,5	mm	Tekervény külső átmérője
Dh	18,3	mm	Legkisebb hüvelyátmérő
L0	75,5	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	55,6	mm	A terheletlen, előfeszített rugótest hossza
Ln	190,1	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	114,6	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	78,31	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	9,95	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,633	N/mm	Rugóarány
F0	5,811	N	Belső előfeszítő erő
Fntol	4,78	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	1,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	35	fok	A húzószemek állásának tűréshatára
Gew	24,6457	g	A termék tömege
PG	ZL	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-121HX Rozsdamentes acél Ø 1,6 x 15,5 x 75,5 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-121HX Rozsdamentes acél Ø 1,6 x 15,5 x 75,5 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-121HX Rozsdamentes acél Ø 1,6 x 15,5 x 75,5 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-121HX Rozsdamentes acél Ø 1,6 x 15,5 x 75,5 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-121HX

Érdeklődési képlet Hosszabbító rugó RZ-121HX Rozsdamentes acél Ø 1,6 x 15,5 x 75,5 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-121HX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-121HX Rozsdamentes acél Ø 1,6 x 15,5 x 75,5 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-121HX	1.4310	1,6	15,5	75,5	78,31	190,1	114,6	0,633	100,0 \| 100,0 \| 100,0 \| 100,0
Z-121HX	EN 10270-1	1,6	15,5	75,5	92,71	191,34	115,84	0,737	92,4 \| 100,0 \| 91,7 \| 85,4

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-100E-14X	14	86,4	0,1	1.4310	29,34	362,95	276,55	45,7 \| 82,2 \| 39,5 \| 15,5
RZ-103X	17,2	70,8	0,143	1.4310	35,5	303,21	232,41	52,3 \| 87,3 \| 47,3 \| 22,4
RZ-100E-13X	14	65,3	0,15	1.4310	29,34	249,57	184,27	51,7 \| 81,9 \| 49,8 \| 23,3
RZ-106AX	13,7	80	0,227	1.4310	44,22	261,1	181,1	60,9 \| 87,0 \| 59,9 \| 35,7
RZ-106X	13,7	65,2	0,301	1.4310	44,22	201,72	136,52	67,3 \| 84,3 \| 70,2 \| 47,4
RZ-106FX	12,7	71,3	0,333	1.4310	47,55	202,99	131,69	70,5 \| 84,8 \| 73,9 \| 52,8
RZ-115KX	15	76,9	0,336	1.4310	55,72	229,7	152,8	73,5 \| 94,2 \| 73,1 \| 53,4
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	76,9 \| 91,2 \| 78,5 \| 61,0
RZ-115V-23X	15	82	0,442	1.4310	67,55	223,23	141,23	82,6 \| 94,2 \| 83,7 \| 70,0
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	83,7 \| 92,9 \| 86,1 \| 72,2
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	90,0 \| 95,8 \| 91,4 \| 82,8
RZ-115V-22X	15	71,5	0,533	1.4310	67,55	188,47	116,97	90,6 \| 95,1 \| 92,1 \| 84,5
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	84,3 \| 84,7 \| 81,5 \| 86,7
RZ-120X	17,6	64,6	0,566	1.4310	69,37	178,41	113,81	91,5 \| 91,2 \| 93,9 \| 89,2
RZ-121HX	15,5	75,5	0,633	1.4310	78,31	190,1	114,6	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-21X	15	62,5	0,649	1.4310	67,55	158,68	96,18	91,2 \| 91,1 \| 85,1 \| 97,3
RZ-124X	14,1	83	0,739	1.4310	85,63	190,41	107,41	90,8 \| 94,0 \| 92,6 \| 85,7
RZ-121GX	15,5	66	0,769	1.4310	78,31	160,23	94,23	89,7 \| 95,8 \| 91,1 \| 82,2
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	81,1 \| 91,7 \| 83,2 \| 68,5
RZ-115V-33X	12	77	0,939	1.4310	83,35	159,62	82,62	80,2 \| 89,7 \| 83,0 \| 67,7
RZ-124FX	12,7	68	1,321	1.4310	94,45	134,47	66,47	69,7 \| 90,7 \| 70,5 \| 48,1
RZ-130K-21X	16	63	1,41	1.4310	105	131,9	68,9	67,3 \| 89,7 \| 67,4 \| 44,8
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	64,0 \| 87,9 \| 63,9 \| 40,2
RZ-143X	14,5	58,8	3,629	1.4310	153	97,31	38,51	47,8 \| 83,8 \| 42,4 \| 17,2
RZ-147NX	15	74,2	3,949	1.4310	192,2	118,67	44,47	48,3 \| 89,3 \| 39,8 \| 15,8
RZ-161X	15	81	7,07	1.4310	269,8	115,85	34,85	41,1 \| 84,7 \| 29,7 \| 8,8
RZ-162SX	14	86,2	15,467	1.4310	386,7	108,83	22,63	34,1 \| 78,4 \| 20,0 \| 4,0
RZ-162RX	14	61	24,306	1.4310	386,7	75,4	14,4	31,7 \| 76,1 \| 16,4 \| 2,5
RZ-177RX	18	78,5	31,25	1.4310	617,1	96,41	17,91	30,6 \| 75,6 \| 14,2 \| 2,0

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-121HX

Származási ország: DE, German; Hosszabbító rugó RZ-121HX
