Hosszabbító rugó RZ-127CX Rozsdamentes acél Ø 1,6 x 11,6 x 117 mm / 270°

árlépcsők - Hosszabbító rugó RZ-127CX

mennyiség	egységár (EUR)
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Hosszabbító rugó Vétel

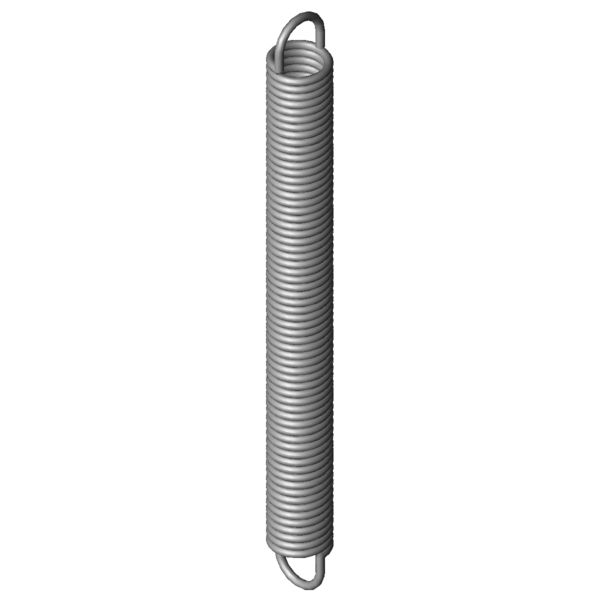

Termékkép Hosszabbító rugó RZ-127CX

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-127CX

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	1,6	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	11,6	mm	Tekervény külső átmérője
Dh	14,3	mm	Legkisebb hüvelyátmérő
L0	117	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	103,6	mm	A terheletlen, előfeszített rugótest hossza
Ln	222,36	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	105,36	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	102,6	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	6,7	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,9	N/mm	Rugóarány
F0	7,911	N	Belső előfeszítő erő
Fntol	7,04	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,25	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	44	fok	A húzószemek állásának tűréshatára
Gew	32,7144	g	A termék tömege
PG	ZL	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-127CX Rozsdamentes acél Ø 1,6 x 11,6 x 117 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-127CX Rozsdamentes acél Ø 1,6 x 11,6 x 117 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-127CX Rozsdamentes acél Ø 1,6 x 11,6 x 117 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-127CX Rozsdamentes acél Ø 1,6 x 11,6 x 117 mm / 270°

erő-út-számítás Hosszabbító rugó RZ-127CX

Érdeklődési képlet Hosszabbító rugó RZ-127CX Rozsdamentes acél Ø 1,6 x 11,6 x 117 mm / 270°

Érdeklődési képlet Hosszabbító rugó RZ-127CX

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-127CX Rozsdamentes acél Ø 1,6 x 11,6 x 117 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-127CX	1.4310	1,6	11,6	117	102,6	222,36	105,36	0,9	100,0 \| 100,0 \| 100,0 \| 100,0
Z-127CX	EN 10270-1	1,6	11,6	117	121,5	223,65	106,65	1,047	92,4 \| 100,0 \| 91,6 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-106HX	12,7	121	0,172	1.4310	47,55	375,9	254,9	50,6 \| 88,7 \| 43,8 \| 19,2
RZ-106GX	12,7	96,3	0,227	1.4310	47,55	289,59	193,29	53,2 \| 83,9 \| 50,4 \| 25,3
RZ-115FX	11,3	134	0,275	1.4310	59,25	332,4	198,4	58,3 \| 88,7 \| 55,4 \| 30,7
RZ-109EX	11,2	112	0,283	1.4310	53,56	287,45	175,45	59,2 \| 90,1 \| 56,1 \| 31,3
RZ-109DX	11,2	102	0,315	1.4310	53,56	259,17	157,17	60,6 \| 87,3 \| 59,6 \| 35,0
RZ-109CX	11,2	92,7	0,351	1.4310	53,56	233,86	141,16	62,3 \| 84,6 \| 63,4 \| 39,0
RZ-124CX	14,1	118	0,475	1.4310	85,63	284,86	166,86	73,3 \| 93,8 \| 73,3 \| 52,7
RZ-112EX	9,2	109	0,547	1.4310	64,34	216,77	107,77	75,0 \| 83,5 \| 80,2 \| 61,3
RZ-115V-37X	12	120,5	0,549	1.4310	83,35	261,92	141,42	78,1 \| 95,8 \| 77,9 \| 60,5
RZ-115V-36X	12	108,5	0,62	1.4310	83,35	233,7	125,2	81,8 \| 94,4 \| 82,7 \| 68,4
RZ-124HX	12,7	115	0,69	1.4310	94,45	242,19	127,19	86,7 \| 96,5 \| 87,4 \| 76,3
RZ-115V-35X	12	96,5	0,712	1.4310	83,35	205,48	108,98	86,2 \| 91,0 \| 89,0 \| 78,5
RZ-127EX	11,6	143	0,719	1.4310	102,6	274,81	131,81	87,9 \| 93,9 \| 90,0 \| 79,9
RZ-127DX	11,6	130	0,799	1.4310	102,6	248,59	118,59	93,3 \| 96,7 \| 94,4 \| 88,8
RZ-127CX	11,6	117	0,9	1.4310	102,6	222,36	105,36	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-127BX	11,6	104	1,029	1.4310	102,6	196,14	92,14	92,5 \| 96,3 \| 93,7 \| 87,5
RZ-127AX	11,6	93,6	1,176	1.4310	102,6	174,17	80,57	86,0 \| 93,3 \| 88,2 \| 76,5
RZ-130PX	12	123	1,449	1.4310	137	210,01	87,01	78,0 \| 93,6 \| 78,7 \| 61,8
RZ-130DX	9,6	123	1,606	1.4310	121,7	192,9	69,9	74,6 \| 92,6 \| 75,3 \| 55,9
RZ-130CX	9,6	111	1,814	1.4310	121,7	172,89	61,89	71,2 \| 92,5 \| 71,5 \| 49,5
RZ-147CX	12	138	2,267	1.4310	181,5	211,13	73,13	63,1 \| 87,1 \| 63,0 \| 39,2
RZ-147B-01X	12	126	2,511	1.4310	181,5	192,02	66,02	61,6 \| 89,8 \| 59,6 \| 35,4
RZ-147BX	12	122	2,605	1.4310	181,5	185,65	63,65	61,2 \| 90,9 \| 58,5 \| 34,2
RZ-147AX	12	108	2,995	1.4310	181,5	163,36	55,36	58,0 \| 89,7 \| 54,5 \| 29,7
RZ-147AAX	12	96,8	3,436	1.4310	181,5	145,06	48,26	54,5 \| 86,5 \| 51,2 \| 25,9
RZ-147X	12	94,8	3,522	1.4310	181,5	141,87	47,07	53,9 \| 85,9 \| 50,6 \| 25,3
RZ-130UX	9	118	4,119	1.4310	175,9	155,21	37,21	52,0 \| 88,5 \| 46,8 \| 20,6
RZ-147TX	11	101	7,567	1.4310	251,8	130,98	29,98	43,6 \| 84,6 \| 34,6 \| 11,6

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-127CX

Származási ország: DE, German; Hosszabbító rugó RZ-127CX
