Hosszabbító rugó RZ-156EI Rozsdamentes acél Ø 2,5 x 22,5 x 225 mm / 180°

árlépcsők - Hosszabbító rugó RZ-156EI

mennyiség	egységár (EUR)
1	7,8500 EUR
2	4,9500 EUR
3	4,0000 EUR
7	3,4100 EUR
17	2,2200 EUR
37	1,7900 EUR
75	1,6600 EUR
125	1,6600 EUR
175	1,6600 EUR
250	1,6600 EUR
350	1,6600 EUR
450	1,6600 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó RZ-156EI

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-156EI

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	2,5	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	22,5	mm	Tekervény külső átmérője
Dh	26,6	mm	Legkisebb hüvelyátmérő
L0	225	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	196,25	mm	A terheletlen, előfeszített rugótest hossza
Ln	537,25	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	312,25	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	186,1	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	14,37	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,551	N/mm	Rugóarány
F0	14	N	Belső előfeszítő erő
Fntol	10,33	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,35	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	51	fok	A húzószemek állásának tűréshatára
Gew	193,2714	g	A termék tömege
PG	#ZS	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-156EI Rozsdamentes acél Ø 2,5 x 22,5 x 225 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-156EI Rozsdamentes acél Ø 2,5 x 22,5 x 225 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-156EI Rozsdamentes acél Ø 2,5 x 22,5 x 225 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-156EI Rozsdamentes acél Ø 2,5 x 22,5 x 225 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-156EI

Érdeklődési képlet Hosszabbító rugó RZ-156EI Rozsdamentes acél Ø 2,5 x 22,5 x 225 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-156EI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-156EI Rozsdamentes acél Ø 2,5 x 22,5 x 225 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-156EI	1.4310	2,5	22,5	225	186,1	537,25	312,25	0,551	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156EI	EN 10270-1	2,5	22,5	225	223,8	546,14	321,14	0,642	91,9 \| 100,0 \| 90,2 \| 85,5

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
RZ-136EI	22	186	0,226	1.4310	103,4	612,49	426,49	64,0 \| 86,8 \| 64,4 \| 40,7
RZ-136DI	22	170	0,252	1.4310	103,4	552,46	382,46	66,1 \| 84,4 \| 68,6 \| 45,4
RZ-153EI	27,5	234	0,282	1.4310	153,7	739,86	505,86	71,9 \| 92,7 \| 72,2 \| 51,0
RZ-156EI	22,5	225	0,551	1.4310	186,1	537,25	312,25	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156DI	22,5	205	0,615	1.4310	186,1	485,02	280,02	93,9 \| 97,0 \| 94,8 \| 89,7
RZ-156CI	22,5	185	0,695	1.4310	186,1	432,79	247,79	87,7 \| 94,1 \| 89,7 \| 79,4
RZ-162K-04I	25	227	0,718	1.4310	229,9	523,34	296,34	85,9 \| 92,8 \| 87,9 \| 76,8
RZ-156BI	22,5	165	0,799	1.4310	186,1	380,55	215,55	81,6 \| 91,1 \| 84,5 \| 69,0
RZ-162K-03I	25	199	0,84	1.4310	229,9	452,08	253,08	78,6 \| 89,2 \| 81,0 \| 65,6
RZ-156NI	20	211	0,868	1.4310	207,8	432,11	221,11	79,3 \| 94,2 \| 80,2 \| 63,4
RZ-156MI	20	203,5	0,905	1.4310	207,8	415,59	212,09	77,6 \| 93,1 \| 78,7 \| 60,8
RZ-156LI	20	191	0,974	1.4310	207,8	388,05	197,05	74,7 \| 91,3 \| 76,3 \| 56,5
RZ-159EI	18,5	219	1,077	1.4310	223,4	409,77	190,77	72,1 \| 93,2 \| 72,2 \| 50,9
RZ-162U-36I	24	241	1,101	1.4310	287,9	482,52	241,52	70,4 \| 90,1 \| 71,0 \| 50,0
RZ-162U-35I	24	217	1,244	1.4310	287,9	430,72	213,72	67,3 \| 91,2 \| 66,5 \| 44,2
RZ-162U-34I	24	193	1,43	1.4310	287,9	378,92	185,92	62,7 \| 87,6 \| 62,1 \| 38,5
RZ-174EI	23,2	279	1,48	1.4310	356,7	503,63	224,63	61,6 \| 85,3 \| 62,1 \| 37,5
RZ-174DI	23,2	254	1,65	1.4310	356,7	455,44	201,44	60,0 \| 87,9 \| 58,3 \| 33,7
RZ-162P-01I	20	202	1,691	1.4310	282,9	356,32	154,32	59,8 \| 89,3 \| 57,6 \| 32,5

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-156EI

Származási ország: DE, German; Hosszabbító rugó RZ-156EI

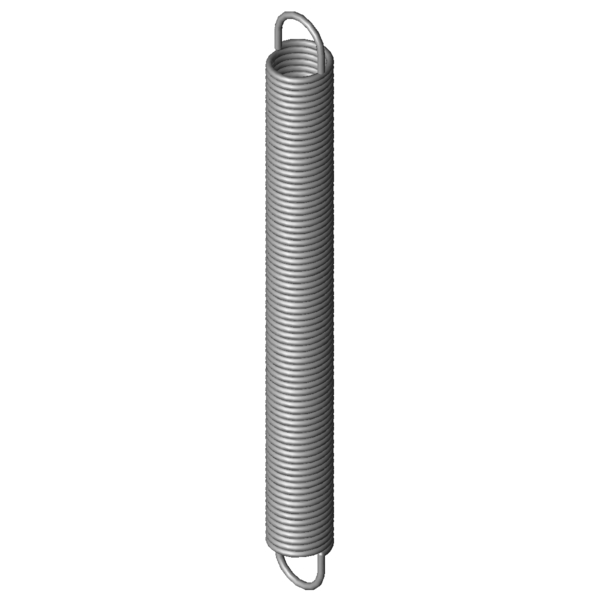

Termékkép - húzórugók RZ-156EI
