Hosszabbító rugó RZ-171DI Rozsdamentes acél Ø 3,2 x 28,2 x 262 mm / 180°

árlépcsők - Hosszabbító rugó RZ-171DI

mennyiség egységár (EUR)
1 9,2000 EUR
2 5,7900 EUR
3 4,5900 EUR
7 3,9200 EUR
17 3,9200 EUR
37 3,9200 EUR
75 3,9200 EUR
125 3,9200 EUR
175 3,9200 EUR
250 3,9200 EUR
350 3,9200 EUR
450 3,9200 EUR

Hosszabbító rugó Vétel

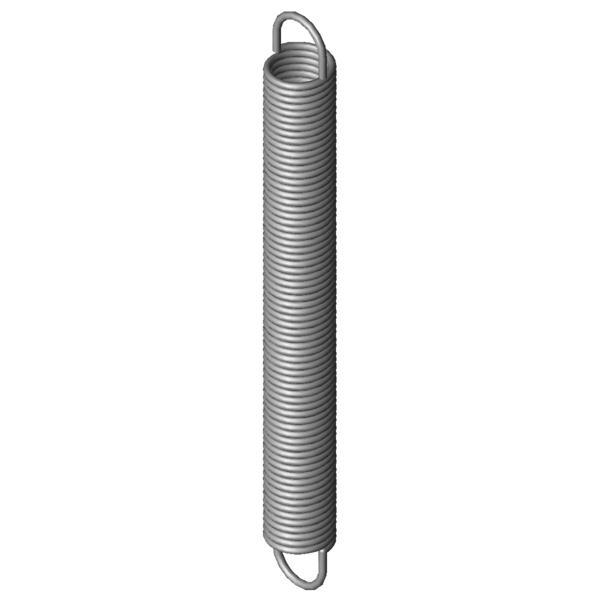

Termékkép Hosszabbító rugó RZ-171DI
Termékkép Hosszabbító rugó RZ-171DI
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó RZ-171DI

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 180 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 3,2 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 28,2 mm Tekervény külső átmérője
Dh 33,4 mm Legkisebb hüvelyátmérő
L0 262 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 225,6 mm A terheletlen, előfeszített rugótest hossza
Ln 591,88 mm A rugó legnagyobb hossza statikus terhelésnél
sn 329,88 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 297,5 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 18,2 mm A húzószem belső síkjának távolsága a rugótesttől
R 0,845 N/mm Rugóarány
F0 18,8 N Belső előfeszítő erő
Fntol 16,47 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 3 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,35 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 48 fok A húzószemek állásának tűréshatára
Gew 355,8633 g A termék tömege
PG ###ZZ - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó RZ-171DI Rozsdamentes acél Ø 3,2 x 28,2 x 262 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó RZ-171DI Rozsdamentes acél Ø 3,2 x 28,2 x 262 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó RZ-171DI Rozsdamentes acél Ø 3,2 x 28,2 x 262 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó RZ-171DI Rozsdamentes acél Ø 3,2 x 28,2 x 262 mm / 180°

erő-út-számítás Hosszabbító rugó RZ-171DI

Érdeklődési képlet Hosszabbító rugó RZ-171DI Rozsdamentes acél Ø 3,2 x 28,2 x 262 mm / 180°

Érdeklődési képlet Hosszabbító rugó RZ-171DI

Hasonló hosszabbító rugók a Hosszabbító rugó RZ-171DI Rozsdamentes acél Ø 3,2 x 28,2 x 262 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
RZ-171DI 1.4310 3,2 28,2 262 297,5 591,88 329,88 0,845 100,0 | 100,0 | 100,0 | 100,0
Z-171DI EN 10270-1 3,2 28,2 262 358,7 602,83 340,83 0,984 91,9 | 100,0 | 89,9 | 85,7
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
RZ-153EI 27,5 234 0,282 1.4310 153,7 739,86 505,86 60,1 | 88,3 | 58,4 | 33,7
RZ-153DI 27,5 213 0,315 1.4310 153,7 666,64 453,64 61,8 | 85,6 | 62,2 | 37,6
RZ-153CI 27,5 193 0,356 1.4310 153,7 594,43 401,43 64,2 | 83,1 | 66,9 | 42,5
RZ-168DI 35,2 273 0,403 1.4310 240,9 833,9 560,9 69,8 | 92,0 | 69,9 | 47,6
RZ-162U-26I 32 254 0,418 1.4310 219,4 739,52 485,52 71,3 | 92,9 | 70,8 | 50,1
RZ-162KI 30 210 0,449 1.4310 193,3 609,35 399,35 71,6 | 87,2 | 73,8 | 53,7
RZ-168CI 35,2 247 0,455 1.4310 240,9 743,34 496,34 73,0 | 91,5 | 73,7 | 53,8
RZ-162U-25I 32 230 0,473 1.4310 219,4 659,63 429,63 73,9 | 89,9 | 75,3 | 56,6
RZ-162K-04I 25 227 0,718 1.4310 229,9 523,34 296,34 85,7 | 87,6 | 83,6 | 86,0
RZ-171EI 28,2 287 0,758 1.4310 297,5 654,86 367,86 93,9 | 97,1 | 94,8 | 89,7
RZ-171DI 28,2 262 0,845 1.4310 297,5 591,88 329,88 100,0 | 100,0 | 100,0 | 100,0
RZ-171CI 28,2 236 0,955 1.4310 297,5 527,99 291,99 93,2 | 96,7 | 94,3 | 88,5
RZ-171BI 28,2 210 1,098 1.4310 297,5 463,94 253,94 86,3 | 93,4 | 88,5 | 77,0
RZ-162U-36I 24 241 1,101 1.4310 287,9 482,52 241,52 83,6 | 90,3 | 85,0 | 75,7
RZ-162U-35I 24 217 1,244 1.4310 287,9 430,72 213,72 78,3 | 87,2 | 80,8 | 66,9
RZ-177K-04I 32 230 1,246 1.4310 368,5 503,2 273,2 79,0 | 88,3 | 81,8 | 66,9
RZ-171AI 28,2 188 1,263 1.4310 297,5 408,71 220,71 80,3 | 90,6 | 83,5 | 66,9
RZ-190I 36 264 1,278 1.4310 443,6 589,71 325,71 78,3 | 85,9 | 82,9 | 66,2
RZ-174EI 23,2 279 1,48 1.4310 356,7 503,63 224,63 74,9 | 92,1 | 75,7 | 56,8
RZ-174DI 23,2 254 1,65 1.4310 356,7 455,44 201,44 72,1 | 93,1 | 72,2 | 50,9
RZ-174CI 23,2 228 1,865 1.4310 356,7 406,25 178,25 67,9 | 89,8 | 68,7 | 45,1
RZ-200I 29 317 2,063 1.4310 542,5 562,99 245,99 64,1 | 86,6 | 64,7 | 40,9
RZ-199I 29 285 2,331 1.4310 542,5 502,68 217,68 62,1 | 89,7 | 60,4 | 36,2
RZ-177PI 25 248 2,52 1.4310 463,3 420,19 172,19 60,8 | 90,7 | 58,2 | 33,5
RZ-198I 29 253 2,68 1.4310 542,5 442,36 189,36 59,6 | 91,3 | 56,1 | 31,5
RZ-197I 29 225 3,083 1.4310 542,5 389,58 164,58 55,8 | 87,7 | 52,4 | 27,4
Hasonló fémrugók száma: 25

Vámtarifaszám: 73202085; Hosszabbító rugó RZ-171DI

Származási ország: DE, German; Hosszabbító rugó RZ-171DI
