Hosszabbító rugó Z-058I Tavaszi acél Ø 0,63 x 5,6 x 15,1 mm / 180°

árlépcsők - Hosszabbító rugó Z-058I

mennyiség egységár (EUR)
1 5,9800 EUR
2 3,7700 EUR
3 2,1900 EUR
7 1,8300 EUR
17 0,8300 EUR
37 0,5500 EUR
75 0,3300 EUR
125 0,3142 EUR
175 0,3080 EUR
250 0,3019 EUR
350 0,2956 EUR
450 0,2885 EUR

Hosszabbító rugó Vétel

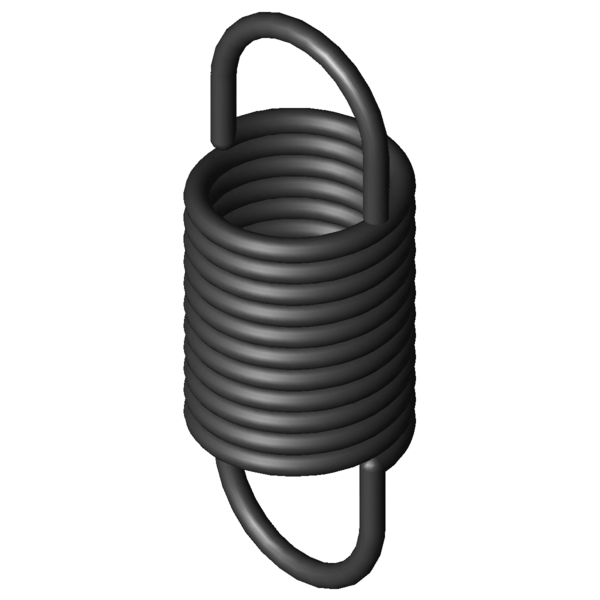

Termékkép Hosszabbító rugó Z-058I
Termékkép Hosszabbító rugó Z-058I
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-058I

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 180 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 0,63 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 5,6 mm Tekervény külső átmérője
Dh 6,8 mm Legkisebb hüvelyátmérő
L0 15,1 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 7,88 mm A terheletlen, előfeszített rugótest hossza
Ln 29,99 mm A rugó legnagyobb hossza statikus terhelésnél
sn 14,89 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 18,3 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 3,61 mm A húzószem belső síkjának távolsága a rugótesttől
R 1,137 N/mm Rugóarány
F0 1,371 N Belső előfeszítő erő
Fntol 1,43 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 0,5 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,2 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 20 fok A húzószemek állásának tűréshatára
Gew 0,5166 g A termék tömege
PG ZD - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-058I Tavaszi acél Ø 0,63 x 5,6 x 15,1 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-058I Tavaszi acél Ø 0,63 x 5,6 x 15,1 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-058I Tavaszi acél Ø 0,63 x 5,6 x 15,1 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-058I Tavaszi acél Ø 0,63 x 5,6 x 15,1 mm / 180°

erő-út-számítás Hosszabbító rugó Z-058I

Érdeklődési képlet Hosszabbító rugó Z-058I Tavaszi acél Ø 0,63 x 5,6 x 15,1 mm / 180°

Érdeklődési képlet Hosszabbító rugó Z-058I

Hasonló hosszabbító rugók a Hosszabbító rugó Z-058I Tavaszi acél Ø 0,63 x 5,6 x 15,1 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
Z-058I EN 10270-1 0,63 5,6 15,1 18,3 29,99 14,89 1,137 100,0 | 100,0 | 100,0 | 100,0
RZ-058I 1.4310 0,63 5,6 15,1 14,87 29,19 14,09 0,976 91,3 | 100,0 | 87,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
Z-024NI 6 12,4 0,1 EN 10270-1 3,501 45,61 33,21 39,4 | 77,5 | 32,0 | 8,6
Z-025I 5,4 12,5 0,181 EN 10270-1 5,231 39,75 27,25 46,0 | 80,9 | 41,6 | 15,6
Z-037I 6,8 15,7 0,221 EN 10270-1 7,871 49,47 33,77 49,5 | 86,0 | 43,6 | 19,0
Z-025AI 5,4 11,8 0,245 EN 10270-1 5,231 31,9 20,1 50,6 | 79,4 | 51,3 | 21,2
Z-036OI 5 14,2 0,286 EN 10270-1 7,871 40,17 25,97 53,3 | 84,9 | 50,2 | 24,7
Z-042GI 5 17,4 0,341 EN 10270-1 10,57 46,17 28,77 56,6 | 85,1 | 54,8 | 29,9
Z-051GI 6 17,2 0,372 EN 10270-1 11,66 46,21 29,01 59,9 | 89,5 | 57,5 | 32,7
Z-040AI 5,5 14,2 0,408 EN 10270-1 9,651 36,27 22,07 62,1 | 90,5 | 60,1 | 35,6
Z-040I 5,5 13,7 0,443 EN 10270-1 9,651 34,01 20,31 63,7 | 89,4 | 63,0 | 38,7
Z-051FI 6 13,9 0,606 EN 10270-1 11,66 31,68 17,78 72,7 | 90,9 | 73,7 | 53,4
Z-057EAI 6,3 15,5 0,838 EN 10270-1 16,37 33,6 18,1 85,0 | 95,4 | 85,9 | 73,6
Z-055AI 6,9 14,8 0,868 EN 10270-1 15 30,95 16,15 85,2 | 93,1 | 87,1 | 75,6
Z-051E-20I 6 12,4 0,886 EN 10270-1 11,66 24,57 12,17 79,4 | 87,6 | 72,7 | 78,0
Z-057KI 6 15,3 0,987 EN 10270-1 17,15 31,33 16,03 92,6 | 97,3 | 93,3 | 87,1
Z-058I 5,6 15,1 1,137 EN 10270-1 18,3 29,99 14,89 100,0 | 100,0 | 100,0 | 100,0
Z-060EAI 5 16,2 1,326 EN 10270-1 20,35 30,36 14,16 90,7 | 94,2 | 92,5 | 85,5
Z-066RI 5 17,7 1,985 EN 10270-1 27,3 30,06 12,36 73,0 | 88,2 | 75,0 | 55,6
Z-076I 5,8 17,9 2,671 EN 10270-1 34,46 29,6 11,7 64,7 | 86,6 | 65,8 | 41,7
Z-066QI 5 13,5 3,238 EN 10270-1 27,3 21,08 7,58 60,9 | 89,6 | 59,0 | 34,1
Z-081LI 6,3 17,1 4,468 EN 10270-1 44,12 26,03 8,93 52,7 | 82,4 | 50,7 | 24,9
Z-079I 4,8 15,5 5,67 EN 10270-1 40,84 22,06 6,56 50,5 | 87,3 | 44,4 | 19,7
Z-081QI 4,5 14,2 15,08 EN 10270-1 59,21 17,74 3,54 38,7 | 81,5 | 27,3 | 7,3
Z-100QI 5,5 17,4 18,431 EN 10270-1 85,36 21,55 4,15 37,1 | 80,8 | 24,7 | 6,0
Z-115E-01I 5,5 17,3 38,117 EN 10270-1 119,4 20,14 2,84 32,9 | 78,6 | 17,2 | 2,9
Hasonló fémrugók száma: 23

Vámtarifaszám: 73202085; Hosszabbító rugó Z-058I

Származási ország: DE, German; Hosszabbító rugó Z-058I
