Hosszabbító rugó Z-130X Tavaszi acél Ø 1,6 x 9,6 x 75,8 mm / 270°

árlépcsők - Hosszabbító rugó Z-130X

mennyiség egységár (EUR)
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Hosszabbító rugó Vétel

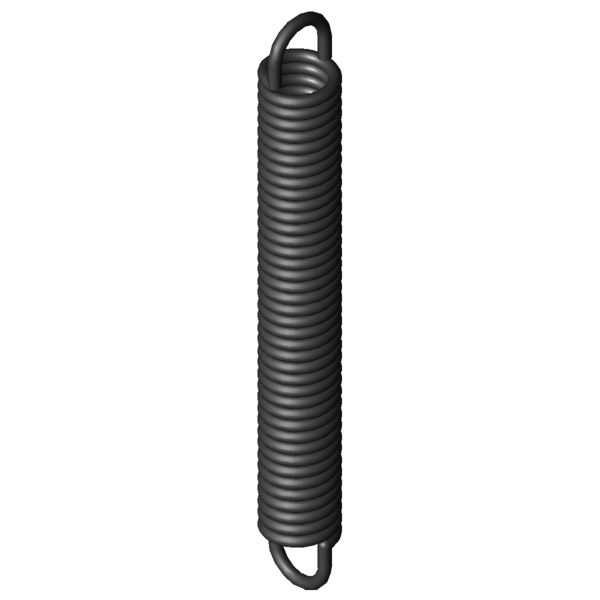

Termékkép Hosszabbító rugó Z-130X
Termékkép Hosszabbító rugó Z-130X
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-130X

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 270 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 1,6 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 9,6 mm Tekervény külső átmérője
Dh 12,3 mm Legkisebb hüvelyátmérő
L0 75,8 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 65,2 mm A terheletlen, előfeszített rugótest hossza
Ln 116,12 mm A rugó legnagyobb hossza statikus terhelésnél
sn 40,32 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 144,1 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 5,3 mm A húzószem belső síkjának távolsága a rugótesttől
R 3,281 N/mm Rugóarány
F0 11,88 N Belső előfeszítő erő
Fntol 11,58 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 1,5 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,25 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 34 fok A húzószemek állásának tűréshatára
Gew 16,64 g A termék tömege
PG ZF - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-130X Tavaszi acél Ø 1,6 x 9,6 x 75,8 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-130X Tavaszi acél Ø 1,6 x 9,6 x 75,8 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-130X Tavaszi acél Ø 1,6 x 9,6 x 75,8 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-130X Tavaszi acél Ø 1,6 x 9,6 x 75,8 mm / 270°

erő-út-számítás Hosszabbító rugó Z-130X

Érdeklődési képlet Hosszabbító rugó Z-130X Tavaszi acél Ø 1,6 x 9,6 x 75,8 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-130X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-130X Tavaszi acél Ø 1,6 x 9,6 x 75,8 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
Z-130X EN 10270-1 1,6 9,6 75,8 144,1 116,12 40,32 3,281 100,0 | 100,0 | 100,0 | 100,0
RZ-130X 1.4310 1,6 9,6 75,8 121,7 115,64 39,84 2,818 92,4 | 100,0 | 91,6 | 85,5
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
Z-090X 9,4 80 0,258 EN 10270-1 40,52 224,01 144,01 40,3 | 85,1 | 28,1 | 7,9
Z-093DX 9 82,2 0,285 EN 10270-1 42,22 215,63 133,43 40,5 | 82,8 | 29,8 | 8,9
Z-093CX 9 74,2 0,322 EN 10270-1 42,22 193,19 118,99 42,1 | 84,7 | 31,6 | 9,9
Z-093BX 9 66,2 0,37 EN 10270-1 42,22 169,78 103,58 42,2 | 81,2 | 34,1 | 11,4
Z-094CX 8 80 0,432 EN 10270-1 47,15 179,37 99,37 43,4 | 80,2 | 36,6 | 13,3
Z-109AX 11,2 74 0,54 EN 10270-1 63,88 183,05 109,05 48,1 | 87,2 | 40,7 | 16,4
Z-115E-12X 11,3 75,5 0,636 EN 10270-1 70,59 177,42 101,92 50,8 | 88,6 | 44,3 | 19,4
Z-109HX 10 72 0,794 EN 10270-1 71,04 154,33 82,33 54,3 | 89,7 | 49,1 | 24,1
Z-112CX 9,2 89,5 0,802 EN 10270-1 76,72 177,26 87,76 53,4 | 86,2 | 49,6 | 24,5
Z-112BX 9,2 79,5 0,921 EN 10270-1 76,72 155,44 75,94 57,1 | 89,8 | 53,2 | 28,3
Z-100PX 7,5 75,6 0,952 EN 10270-1 65,14 138,19 62,59 55,4 | 82,2 | 54,8 | 29,1
Z-112AX 9,2 70,8 1,059 EN 10270-1 76,72 136,85 66,05 59,6 | 89,1 | 57,1 | 32,5
Z-115PX 10 68,9 1,548 EN 10270-1 96,67 124,96 56,06 69,7 | 91,5 | 69,5 | 48,2
Z-130AX 9,6 87 2,789 EN 10270-1 144,1 134,42 47,42 91,1 | 95,7 | 92,5 | 85,0
Z-130X 9,6 75,8 3,281 EN 10270-1 144,1 116,12 40,32 100,0 | 100,0 | 100,0 | 100,0
Z-115W-24X 8 80 4,017 EN 10270-1 141,7 111,65 31,65 86,3 | 90,6 | 88,4 | 79,8
Z-129AX 9,6 61,4 4,241 EN 10270-1 144,1 92,59 31,19 86,6 | 93,7 | 88,7 | 77,4
Z-115W-23X 8 71 4,609 EN 10270-1 141,7 98,5 27,5 81,0 | 90,3 | 83,3 | 69,4
Z-130TX 9 82,4 7,208 EN 10270-1 209 107,45 25,05 66,6 | 91,5 | 65,5 | 42,8
Z-147E-10X 10 85,5 8,663 EN 10270-1 252,9 111,3 25,8 61,7 | 88,2 | 60,5 | 36,5
Hasonló fémrugók száma: 19

Vámtarifaszám: 73202085; Hosszabbító rugó Z-130X

Származási ország: DE, German; Hosszabbító rugó Z-130X
