Hosszabbító rugó Z-147E-23X Tavaszi acél Ø 2,2 x 30 x 133 mm / 270°

árlépcsők - Hosszabbító rugó Z-147E-23X

mennyiség	egységár (EUR)
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó Z-147E-23X

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-147E-23X

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	270	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	2,2	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	30	mm	Tekervény külső átmérője
Dh	33,9	mm	Legkisebb hüvelyátmérő
L0	133	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	89,65	mm	A terheletlen, előfeszített rugótest hossza
Ln	537,1	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	404,1	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	118	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	21,68	mm	A húzószem belső síkjának távolsága a rugótesttől
R	0,279	N/mm	Rugóarány
F0	5,1	N	Belső előfeszítő erő
Fntol	6,4	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	2,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,5	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	47	fok	A húzószemek állásának tűréshatára
Gew	108,94	g	A termék tömege
PG	#ZM	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-147E-23X Tavaszi acél Ø 2,2 x 30 x 133 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-147E-23X Tavaszi acél Ø 2,2 x 30 x 133 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-147E-23X Tavaszi acél Ø 2,2 x 30 x 133 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-147E-23X Tavaszi acél Ø 2,2 x 30 x 133 mm / 270°

erő-út-számítás Hosszabbító rugó Z-147E-23X

Érdeklődési képlet Hosszabbító rugó Z-147E-23X Tavaszi acél Ø 2,2 x 30 x 133 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-147E-23X

Hasonló hosszabbító rugók a Hosszabbító rugó Z-147E-23X Tavaszi acél Ø 2,2 x 30 x 133 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-147E-23X	EN 10270-1	2,2	30	133	118	537,1	404,1	0,279	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147E-23X	1.4310	2,2	30	133	104,3	553	420	0,24	92,4 \| 100,0 \| 92,3 \| 85,0

Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-130E-14X	24	143,5	0,164	EN 10270-1	84,2	634,36	490,86	73,5 \| 84,8 \| 76,8 \| 58,7
Z-133AX	27	146	0,194	EN 10270-1	101,2	632,1	486,1	82,1 \| 90,7 \| 84,4 \| 71,3
Z-133X	27	118	0,262	EN 10270-1	101,2	477,49	359,49	91,2 \| 89,9 \| 87,4 \| 96,4
Z-147E-23X	30	133	0,279	EN 10270-1	118	537,1	404,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-150X	34,5	149	0,306	EN 10270-1	148,5	602,95	453,95	87,2 \| 88,1 \| 84,2 \| 89,3
Z-147E-22X	30	102	0,449	EN 10270-1	118	353,6	251,6	78,5 \| 92,2 \| 81,1 \| 62,3
Z-153AX	27,5	156	0,545	EN 10270-1	184,9	470,29	314,29	69,6 \| 88,3 \| 70,8 \| 49,6
Z-147JX	24	122	0,579	EN 10270-1	148	360,58	238,58	69,0 \| 90,6 \| 69,4 \| 47,1
Z-153X	27,5	138	0,641	EN 10270-1	184,9	405,23	267,23	66,4 \| 92,0 \| 65,0 \| 42,2
Z-162JX	30	154	0,783	EN 10270-1	233,4	429,52	275,52	60,7 \| 88,3 \| 59,4 \| 34,5
Z-162U-21X	32	146	1,003	EN 10270-1	265,6	390,49	244,49	55,1 \| 86,1 \| 52,5 \| 26,9
Z-162U-20X	32	128	1,219	EN 10270-1	265,6	329,03	201,03	52,3 \| 87,8 \| 47,1 \| 22,1
Z-156X	22,5	130	1,251	EN 10270-1	223,8	294,72	164,72	51,7 \| 86,9 \| 46,7 \| 21,5
Z-162HX	30	112	1,257	EN 10270-1	233,4	283,55	171,55	51,9 \| 87,6 \| 46,5 \| 21,5
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	50,1 \| 83,7 \| 45,8 \| 20,7
Z-162K-01X	25	143	1,477	EN 10270-1	277,6	316,29	173,29	48,6 \| 85,0 \| 42,7 \| 18,2
Z-162U-19X	32	108	1,63	EN 10270-1	265,6	258,3	150,3	46,7 \| 82,8 \| 40,8 \| 16,5
Z-177K-01X	32	154	2,429	EN 10270-1	441,6	321,25	167,25	41,8 \| 80,4 \| 34,1 \| 11,1
Z-162U-31X	24	133	2,64	EN 10270-1	348,5	254,61	121,61	42,2 \| 84,4 \| 32,0 \| 10,2

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202085; Hosszabbító rugó Z-147E-23X

Származási ország: DE, German; Hosszabbító rugó Z-147E-23X

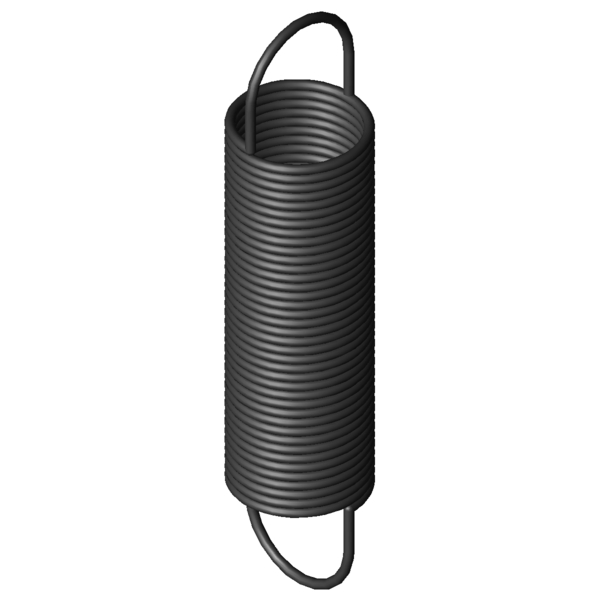

Termékkép - húzórugók Z-147E-23X
