Hosszabbító rugó Z-147GX Tavaszi acél Ø 2,2 x 24 x 68,8 mm / 270°

árlépcsők - Hosszabbító rugó Z-147GX

mennyiség egységár (EUR)
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Hosszabbító rugó Vétel

Termékkép Hosszabbító rugó Z-147GX
Termékkép Hosszabbító rugó Z-147GX
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-147GX

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Oefo 1/1 deutsche - Húzószem kialakítása
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1 mm Az előfeszített rugó szakaszhossza
F2 N Terhelés alatt álló rugó által kifejtett rugóerő
L2 mm A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2 mm A terhelt rugó szakaszhossza
Húzószemek relatív állása 270 ° Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d 2,2 mm Huzalkeresztmetszet
D mm Átlagos tekervényátmérő
De 24 mm Tekervény külső átmérője
Dh 27,8 mm Legkisebb hüvelyátmérő
L0 68,8 mm A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk 36,85 mm A terheletlen, előfeszített rugótest hossza
Ln 163,33 mm A rugó legnagyobb hossza statikus terhelésnél
sn 94,53 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fn 148 N Legnagyobb rugóerő statikus terhelésnél
n Stück Anzahl der federnden Windungen
nt Darab Tekervények száma
Lh 15,97 mm A húzószem belső síkjának távolsága a rugótesttől
R 1,463 N/mm Rugóarány
F0 9,811 N Belső előfeszítő erő
Fntol 8,86 N (+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol 1,8 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol 0,45 mm (+/-) A külső tekervényátmérő tűréshatára
Oesttol 26 fok A húzószemek állásának tűréshatára
Gew 36,02 g A termék tömege
PG #ZJ - A cikk árcsoportja
Műszaki rajz Hosszabbító rugó
Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-147GX Tavaszi acél Ø 2,2 x 24 x 68,8 mm / 270°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-147GX Tavaszi acél Ø 2,2 x 24 x 68,8 mm / 270°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-147GX Tavaszi acél Ø 2,2 x 24 x 68,8 mm / 270°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-147GX Tavaszi acél Ø 2,2 x 24 x 68,8 mm / 270°

erő-út-számítás Hosszabbító rugó Z-147GX

Érdeklődési képlet Hosszabbító rugó Z-147GX Tavaszi acél Ø 2,2 x 24 x 68,8 mm / 270°

Érdeklődési képlet Hosszabbító rugó Z-147GX

Hasonló hosszabbító rugók a Hosszabbító rugó Z-147GX Tavaszi acél Ø 2,2 x 24 x 68,8 mm / 270°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
Z-147GX EN 10270-1 2,2 24 68,8 148 163,33 94,53 1,463 100,0 | 100,0 | 100,0 | 100,0
RZ-147GX 1.4310 2,2 24 68,8 123,7 161,07 92,27 1,256 92,1 | 100,0 | 90,6 | 85,6
Hasonló fémrugók száma: 2

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
Z-115F-12X 20 65,3 0,246 EN 10270-1 49,5 257,38 192,08 46,1 | 80,6 | 41,3 | 16,5
Z-115V-11X 20 70 0,294 EN 10270-1 60,54 262,67 192,67 49,4 | 83,3 | 45,0 | 20,1
Z-117X 21,6 71 0,337 EN 10270-1 67,4 259,05 188,05 52,4 | 86,5 | 47,9 | 22,9
Z-130E-12X 24 80,3 0,395 EN 10270-1 84,2 283,63 203,33 55,8 | 89,2 | 51,7 | 26,4
Z-132X 27 78,8 0,528 EN 10270-1 101,2 257,41 178,61 62,0 | 89,0 | 60,7 | 36,2
Z-130E-11X 24 64,2 0,621 EN 10270-1 84,2 193,59 129,39 66,1 | 91,7 | 65,0 | 41,6
Z-130HX 20 73 0,717 EN 10270-1 100,9 204,24 131,24 68,6 | 86,5 | 70,1 | 49,1
Z-131X 27 62,8 0,888 EN 10270-1 101,2 169,06 106,26 76,6 | 90,4 | 78,7 | 60,8
Z-147HX 24 88,6 0,931 EN 10270-1 148 237,15 148,55 79,3 | 92,6 | 81,8 | 63,6
Z-135AX 22 72,8 0,982 EN 10270-1 123,3 189,36 116,56 80,7 | 92,4 | 82,2 | 67,6
Z-130E-10X 24 53,5 1,003 EN 10270-1 84,2 133,6 80,1 74,8 | 86,5 | 70,8 | 67,1
Z-135X 22 70,8 1,032 EN 10270-1 123,3 181,75 110,95 82,8 | 93,3 | 84,3 | 71,0
Z-147E-20X 30 67 1,139 EN 10270-1 118 166,1 99,1 85,4 | 92,5 | 87,6 | 76,1
Z-147GX 24 68,8 1,463 EN 10270-1 148 163,33 94,53 100,0 | 100,0 | 100,0 | 100,0
Z-134X 22 54,8 1,734 EN 10270-1 123,3 120,81 66,01 82,6 | 87,4 | 76,6 | 83,8
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 85,4 | 87,6 | 88,1 | 80,3
Z-147K-21X 20 75,5 1,964 EN 10270-1 176,1 158,5 83 83,7 | 91,5 | 85,9 | 73,8
Z-151AX 27,5 71 1,99 EN 10270-1 184,9 156,71 85,71 82,9 | 90,7 | 85,4 | 72,6
Z-151X 27,5 68,5 2,168 EN 10270-1 184,9 147,49 78,99 80,1 | 91,6 | 81,8 | 66,9
Z-147FX 24 55,6 2,363 EN 10270-1 148 114,12 58,52 78,8 | 93,6 | 81,0 | 61,9
Z-162FX 30 69,8 3,191 EN 10270-1 233,4 137,38 67,58 66,2 | 85,7 | 67,5 | 45,3
Z-154X 22,5 60,5 4,234 EN 10270-1 223,8 109,19 48,69 60,9 | 89,9 | 58,8 | 34,1
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 56,7 | 87,9 | 53,8 | 28,6
Z-162K-20X 25 65 5,32 EN 10270-1 277,6 113,1 48,1 56,3 | 89,7 | 52,1 | 27,1
Z-169X 28,2 76,4 5,818 EN 10270-1 358,7 134,02 57,62 52,5 | 81,3 | 51,1 | 25,1
Z-162U-28X 24 69 6,99 EN 10270-1 348,5 114,9 45,9 52,4 | 91,0 | 45,5 | 20,6
Z-162MX 20 70,6 7,813 EN 10270-1 341,5 110,79 40,19 49,3 | 86,5 | 42,9 | 18,4
Z-172X 23,2 68,4 11,364 EN 10270-1 430,1 103,58 35,18 45,6 | 88,3 | 35,8 | 12,8
Z-177LX 25 68,1 17,907 EN 10270-1 555,1 97,05 28,95 40,7 | 85,4 | 28,6 | 8,2
Hasonló fémrugók száma: 28

Vámtarifaszám: 73202085; Hosszabbító rugó Z-147GX

Származási ország: DE, German; Hosszabbító rugó Z-147GX

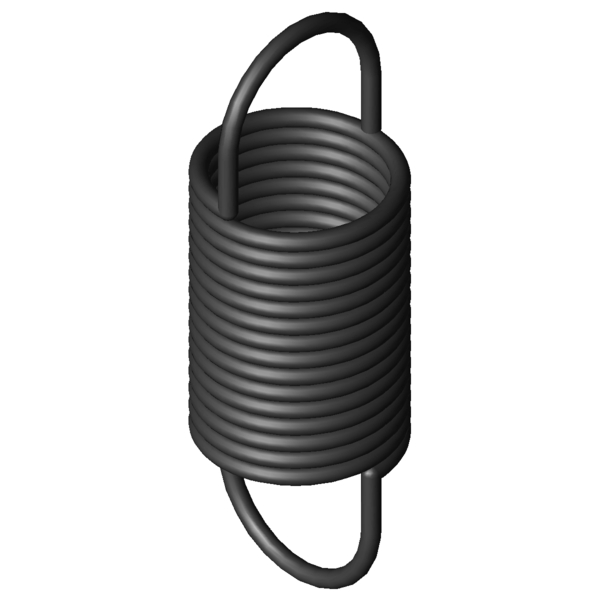

Termékkép - húzórugók Z-147GX
