Hosszabbító rugó Z-374I Tavaszi acél Ø 8 x 60 x 298 mm / 180°

árlépcsők - Hosszabbító rugó Z-374I

mennyiség	egységár (EUR)
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Hosszabbító rugó Vétel

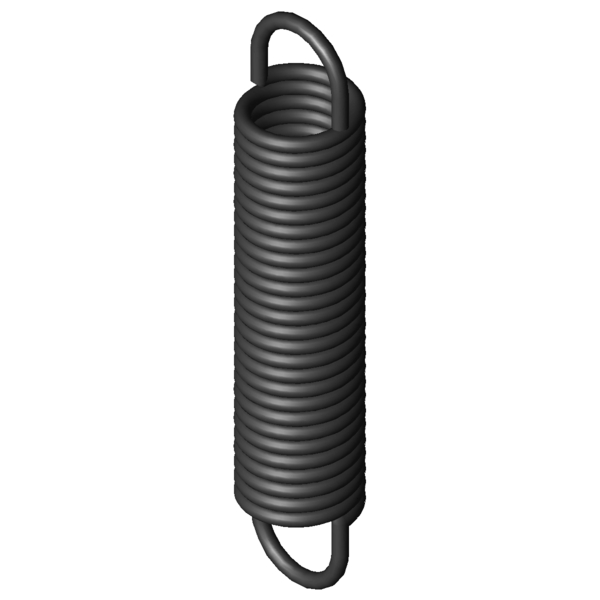

Termékkép Hosszabbító rugó Z-374I

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Hosszabbító rugó Z-374I

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Oefo	1/1 deutsche	-	Húzószem kialakítása
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz (a húzószem belső síkjától a másik húzószem belső síkjáig)
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Terhelés alatt álló rugó által kifejtett rugóerő
L2		mm	A terhelés alatt álló rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
s2		mm	A terhelt rugó szakaszhossza
Húzószemek relatív állása	180	°	Húzószemek relatív állása (a két húzószem egymáshoz viszonyított elfordulása)
d	8	mm	Huzalkeresztmetszet
D		mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dh	73	mm	Legkisebb hüvelyátmérő
L0	298	mm	A terheletlen rugó hossza (a húzószem belső síkjától a másik húzószem belső síkjáig)
Lk	228	mm	A terheletlen, előfeszített rugótest hossza
Ln	473,36	mm	A rugó legnagyobb hossza statikus terhelésnél
sn	175,36	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fn	2132	N	Legnagyobb rugóerő statikus terhelésnél
n		Stück	Anzahl der federnden Windungen
nt		Darab	Tekervények száma
Lh	35	mm	A húzószem belső síkjának távolsága a rugótesttől
R	10,792	N/mm	Rugóarány
F0	240	N	Belső előfeszítő erő
Fntol	121,7	N	(+/-) Tűréshatár a legnagyobb statikai erő esetén
L0tol	3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
Detol	0,8	mm	(+/-) A külső tekervényátmérő tűréshatára
Oesttol	29	fok	A húzószemek állásának tűréshatára
Gew	1899,186	g	A termék tömege
PG	###BG	-	A cikk árcsoportja

Műszaki rajz Hosszabbító rugó

Adatlap Hosszabbító rugó Z-374I Tavaszi acél Ø 8 x 60 x 298 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Hosszabbító rugó Z-374I Tavaszi acél Ø 8 x 60 x 298 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Hosszabbító rugó Z-374I Tavaszi acél Ø 8 x 60 x 298 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Hosszabbító rugó Z-374I Tavaszi acél Ø 8 x 60 x 298 mm / 180°

erő-út-számítás Hosszabbító rugó Z-374I

Érdeklődési képlet Hosszabbító rugó Z-374I Tavaszi acél Ø 8 x 60 x 298 mm / 180°

Érdeklődési képlet Hosszabbító rugó Z-374I

Hasonló hosszabbító rugók a Hosszabbító rugó Z-374I Tavaszi acél Ø 8 x 60 x 298 mm / 180°

Összehasonlításképpen felsoroljuk a hasonló hosszabbító rugókat. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló hosszabbító rugók más anyagból

A következő hosszabbító rugók csak anyagukban térnek el a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
Z-374I	EN 10270-1	8	60	298	2132	473,36	175,36	10,792	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 1

Hasonló hosszabbító rugók eltérő teherhordó konfigurációval

A következő hosszabbító rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
Z-271I	60	268	1,719	EN 10270-1	774,5	696,46	428,46	46,6 \| 86,2 \| 38,6 \| 14,9
Z-301I	70	310	1,853	EN 10270-1	968,5	808,32	498,32	47,7 \| 86,9 \| 40,3 \| 16,0
Z-270I	60	236	2,094	EN 10270-1	774,5	587,72	351,72	48,0 \| 82,6 \| 43,1 \| 18,1
Z-309I	60	338	2,559	EN 10270-1	1122	745,23	407,23	53,2 \| 89,0 \| 47,8 \| 22,7
Z-279I	50	290	2,612	EN 10270-1	921,2	612,08	322,08	51,8 \| 83,1 \| 48,8 \| 23,5
Z-308I	60	294	3,094	EN 10270-1	1122	630,85	336,85	57,4 \| 92,5 \| 52,3 \| 27,4
Z-337I	70	290	3,557	EN 10270-1	1287	625,16	335,16	59,4 \| 90,2 \| 56,3 \| 31,6
Z-307I	60	256	3,769	EN 10270-1	1122	532,51	276,51	59,9 \| 88,2 \| 58,0 \| 33,4
Z-346I	60	364	4,057	EN 10270-1	1489	699,05	335,05	62,5 \| 89,8 \| 61,1 \| 36,6
Z-345I	60	316	4,904	EN 10270-1	1489	593,14	277,14	68,2 \| 93,9 \| 66,6 \| 44,2
Z-344I	60	274	5,974	EN 10270-1	1489	501,5	227,5	73,5 \| 93,1 \| 73,5 \| 53,8
Z-367I	70	314	6,367	EN 10270-1	1847	575,86	261,86	76,1 \| 93,5 \| 76,8 \| 58,0
Z-375I	60	346	8,859	EN 10270-1	2132	559,63	213,63	89,5 \| 95,4 \| 91,0 \| 82,1
Z-352I	50	300	9,184	EN 10270-1	1763	470,25	170,25	88,4 \| 90,1 \| 89,9 \| 85,2
Z-374I	60	298	10,792	EN 10270-1	2132	473,36	175,36	100,0 \| 100,0 \| 100,0 \| 100,0
Z-373HI	60	240	14,47	EN 10270-1	2132	370,7	130,7	85,1 \| 93,5 \| 87,3 \| 74,5
Z-381I	50	283	20,48	EN 10270-1	2515	391,2	108,2	72,8 \| 92,8 \| 73,2 \| 52,3

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202085; Hosszabbító rugó Z-374I

Származási ország: DE, German; Hosszabbító rugó Z-374I
