Részletes oldal nyomórugók: D-006 | Tavaszi acél Ø 0,2 x 2,5 x 25,3 mm

árlépcsők (Ár csoport: A)

mennyiségegységár (EUR)
1 4,6100 EUR
2 3,2500 EUR
3 3,1000 EUR
7 1,7300 EUR
17 0,6900 EUR
37 0,3600 EUR
75 0,1900 EUR
125 0,1503 EUR
175 0,1189 EUR
250 0,0939 EUR
350 0,0694 EUR
450 0,0630 EUR

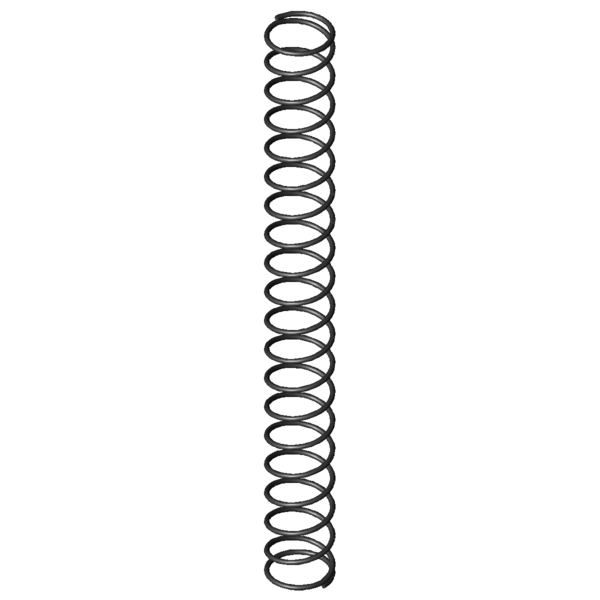

CAD kép nyomórugók D-006

műszaki adatok

képlet karakterekértékegységLeírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 0,2 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 2,5 mm Átlagos tekervényátmérő
De 2,7 mm Tekervény külső átmérője
Dd 2 mm Legnagyobb tüskeátmérő
Dh 3,1 mm Legkisebb hüvelyátmérő
L0 25,3 mm A rugó feszültségmentes állapotban felvett hossza
Lk 22,3 mm Kitörési hossz
Fn 1,109 N Legnagyobb rugóerő statikus terhelésnél
Ln 5,64 mm A rugó legkisebb hossza statikus terhelésnél
sn 19,66 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 1,074 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 6,26 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 6,74 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 1,341 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 18,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 0,056 N/mm Rugóarány
Gew 0,04 g A termék tömege
Fntol 0,1 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 0,1 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,15 mm (+/-) tekervényátmérő tűréshatára
L0tol 1,46 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG A - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Származási ország: DE | Vámtarifaszám: 73202081
