Nyomórugó D-021D Tavaszi acél Ø 0,25 x 2,25 x 10 mm

árlépcsők - Nyomórugó D-021D

mennyiség	egységár (EUR)
1	4,6100 EUR
2	3,2500 EUR
3	3,1000 EUR
7	1,7300 EUR
17	0,6900 EUR
37	0,3600 EUR
75	0,1900 EUR
125	0,1503 EUR
175	0,1189 EUR
250	0,0939 EUR
350	0,0694 EUR
450	0,0630 EUR

Nyomórugó Vétel

Termékkép Nyomórugó D-021D

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-021D

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	0,25	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	2,25	mm	Átlagos tekervényátmérő
De	2,5	mm	Tekervény külső átmérője
Dd	1,6	mm	Legnagyobb tüskeátmérő
Dh	2,9	mm	Legkisebb hüvelyátmérő
L0	10	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	2,121	N	Legnagyobb rugóerő statikus terhelésnél
Ln	3,93	mm	A rugó legkisebb hossza statikus terhelésnél
sn	6,07	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	2,023	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	4,21	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	2,47	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	0,938	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	10	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,349	N/mm	Rugóarány
Gew	0,0329	g	A termék tömege
Fntol	0,19	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	0,19	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,15	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,46	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	A	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-021D Tavaszi acél Ø 0,25 x 2,25 x 10 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-021D Tavaszi acél Ø 0,25 x 2,25 x 10 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-021D Tavaszi acél Ø 0,25 x 2,25 x 10 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-021D Tavaszi acél Ø 0,25 x 2,25 x 10 mm

erő-út-számítás Nyomórugó D-021D

Érdeklődési képlet Nyomórugó D-021D Tavaszi acél Ø 0,25 x 2,25 x 10 mm

Érdeklődési képlet Nyomórugó D-021D

Hasonló nyomórugók a Nyomórugó D-021D Tavaszi acél Ø 0,25 x 2,25 x 10 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-021D	EN 10270-1	0,25	2,5	10	2,121	3,93	6,07	10	0,349	100,0 \| 100,0 \| 100,0 \| 100,0
VD-021D	1.4310	0,25	2,5	10	1,822	3,93	6,07	10	0,3	93,0 \| 100,0 \| 93,0 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-2053	2,16	9,8	0,098	EN 10270-1	0,729	2,37	7,43	56,3 \| 82,8 \| 58,0 \| 28,1
D-004	2,7	12,7	0,123	EN 10270-1	1,194	2,97	9,73	59,4 \| 83,8 \| 59,3 \| 35,1
D-2059	1,76	10	0,13	EN 10270-1	0,905	3,06	6,94	60,2 \| 78,1 \| 65,1 \| 37,3
D-006C	2,5	10	0,158	EN 10270-1	1,118	2,91	7,09	69,2 \| 93,3 \| 69,2 \| 45,1
D-010	2,2	11,9	0,163	EN 10270-1	1,316	3,83	8,08	66,4 \| 84,0 \| 68,6 \| 46,6
D-003	2,7	8,2	0,19	EN 10270-1	1,144	2,17	6,03	71,9 \| 84,9 \| 76,6 \| 54,3
D-006B	2,5	8	0,206	EN 10270-1	1,157	2,39	5,61	73,1 \| 86,7 \| 73,5 \| 59,0
D-011E	2	10	0,224	EN 10270-1	1,397	3,75	6,25	77,4 \| 86,7 \| 81,5 \| 64,0
D-009A	2,2	8,7	0,24	EN 10270-1	1,408	2,83	5,88	78,4 \| 85,0 \| 81,6 \| 68,5
D-009	2,2	8,4	0,24	EN 10270-1	1,336	2,83	5,58	76,7 \| 84,0 \| 77,5 \| 68,5
D-021E	2,5	12,5	0,279	EN 10270-1	2,182	4,69	7,81	86,9 \| 93,3 \| 87,5 \| 80,0
D-019	2,75	10,9	0,3	EN 10270-1	2,208	3,53	7,37	89,7 \| 94,2 \| 89,2 \| 85,7
D-011K	1,8	9,2	0,318	EN 10270-1	1,754	3,69	5,51	86,4 \| 81,3 \| 86,7 \| 91,1
D-021D	2,5	10	0,349	EN 10270-1	2,121	3,93	6,07	100,0 \| 100,0 \| 100,0 \| 100,0
D-025	2,25	11,1	0,398	EN 10270-1	2,582	4,61	6,49	89,7 \| 93,4 \| 87,8 \| 87,8
D-025A	2,25	11,4	0,398	EN 10270-1	2,701	4,61	6,79	88,1 \| 92,6 \| 84,0 \| 87,8
D-021C	2,5	8	0,437	EN 10270-1	2,045	3,32	4,68	86,7 \| 93,3 \| 86,8 \| 80,0
D-024A	2,25	8	0,585	EN 10270-1	2,682	3,42	4,58	75,6 \| 90,0 \| 77,3 \| 59,7
D-024	2,25	7,8	0,585	EN 10270-1	2,565	3,42	4,38	75,5 \| 89,3 \| 77,4 \| 59,7
D-026E	2	10,3	0,594	EN 10270-1	3,42	4,54	5,76	76,6 \| 92,4 \| 78,5 \| 58,9
D-026R-23	2,5	10	0,62	EN 10270-1	2,804	5,48	4,52	75,3 \| 94,4 \| 75,1 \| 56,3
D-040A	2,82	10	0,804	EN 10270-1	4,536	4,36	5,64	67,4 \| 88,9 \| 69,8 \| 43,4
D-040	2,82	9,5	0,804	EN 10270-1	4,133	4,36	5,14	66,2 \| 87,3 \| 68,0 \| 43,5
D-026R-22	2,5	6,8	0,912	EN 10270-1	2,497	4,06	2,74	62,4 \| 83,8 \| 65,0 \| 38,3
D-042E	2,32	10,9	1,068	EN 10270-1	5,497	5,75	5,15	60,7 \| 87,6 \| 61,7 \| 32,7
D-042D	2,32	7,7	1,571	EN 10270-1	5,386	4,27	3,43	50,9 \| 82,6 \| 47,9 \| 22,3
D-061A	2,9	9,6	1,964	EN 10270-1	8,367	5,34	4,26	49,0 \| 81,6 \| 47,8 \| 17,8
D-061	2,9	9	1,964	EN 10270-1	7,189	5,34	3,66	47,4 \| 79,6 \| 44,9 \| 17,8
D-042F-04	1,92	8,7	2,086	EN 10270-1	6,322	5,67	3,03	46,4 \| 80,6 \| 41,7 \| 16,7

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó D-021D

Származási ország: DE, German; Nyomórugó D-021D

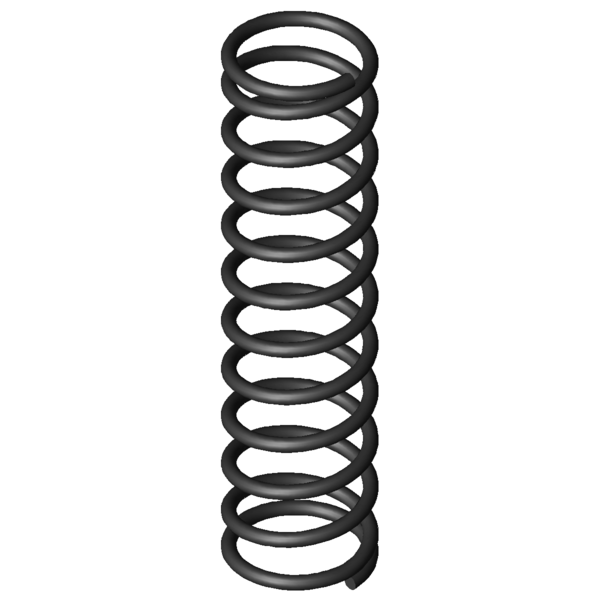

Termékkép - nyomórugók D-021D
