Nyomórugó D-090P Tavaszi acél Ø 0,55 x 2,95 x 13,1 mm

árlépcsők - Nyomórugó D-090P

mennyiség	egységár (EUR)
1	4,7200 EUR
2	3,3300 EUR
3	3,1700 EUR
7	1,7700 EUR
17	0,7400 EUR
37	0,4200 EUR
75	0,2000 EUR
125	0,1664 EUR
175	0,1253 EUR
250	0,1002 EUR
350	0,0758 EUR
450	0,0694 EUR

Nyomórugó Vétel

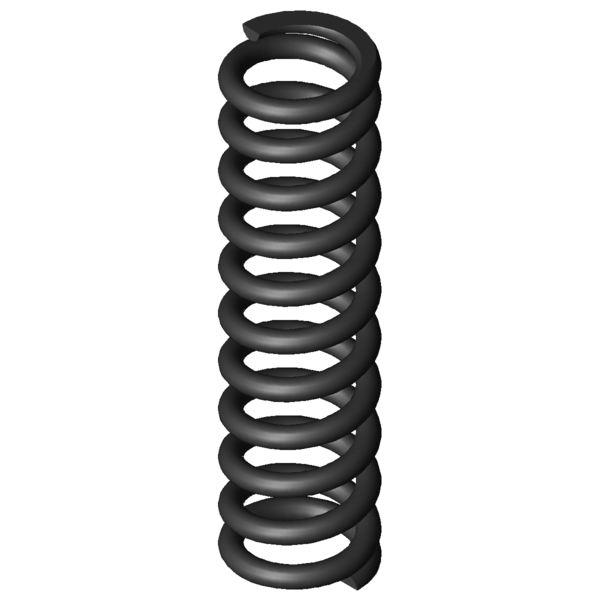

Termékkép Nyomórugó D-090P

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-090P

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	0,55	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	2,95	mm	Átlagos tekervényátmérő
De	3,5	mm	Tekervény külső átmérője
Dd	2,1	mm	Legnagyobb tüskeátmérő
Dh	3,9	mm	Legkisebb hüvelyátmérő
L0	13,1	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	23,037	N	Legnagyobb rugóerő statikus terhelésnél
Ln	7,07	mm	A rugó legkisebb hossza statikus terhelésnél
sn	6,03	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	18,729	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	8,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	1,31	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	1,321	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,822	N/mm	Rugóarány
Gew	0,2002	g	A termék tömege
Fntol	1,85	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	1,83	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,15	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,39	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	B	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-090P Tavaszi acél Ø 0,55 x 2,95 x 13,1 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-090P Tavaszi acél Ø 0,55 x 2,95 x 13,1 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-090P Tavaszi acél Ø 0,55 x 2,95 x 13,1 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-090P Tavaszi acél Ø 0,55 x 2,95 x 13,1 mm

erő-út-számítás Nyomórugó D-090P

Érdeklődési képlet Nyomórugó D-090P Tavaszi acél Ø 0,55 x 2,95 x 13,1 mm

Érdeklődési képlet Nyomórugó D-090P

Hasonló nyomórugók a Nyomórugó D-090P Tavaszi acél Ø 0,55 x 2,95 x 13,1 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-090P	EN 10270-1	0,55	3,5	13,1	23,037	7,07	6,03	9,5	3,822	100,0 \| 100,0 \| 100,0 \| 100,0
VD-090P	1.4310	0,55	3,5	13,1	19,787	7,07	6,03	9,5	3,283	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-084A	3,7	16	1,05	EN 10270-1	4,471	11,74	4,26	53,9 \| 89,1 \| 45,0 \| 27,5
D-078	4,5	15	1,17	EN 10270-1	10,437	6,08	8,92	57,5 \| 85,3 \| 56,5 \| 30,6
D-080H	3,8	18	1,312	EN 10270-1	11,988	8,87	9,13	59,6 \| 85,3 \| 59,0 \| 34,4
D-084	3,7	16	1,554	EN 10270-1	12,033	8,26	7,74	65,0 \| 89,1 \| 65,1 \| 40,7
D-080B-02	4	15	1,747	EN 10270-1	15,746	5,99	9,01	67,3 \| 88,6 \| 67,6 \| 45,7
D-080B	4	10,4	1,747	EN 10270-1	7,709	5,99	4,41	61,7 \| 85,9 \| 53,3 \| 45,8
D-080G	3,8	12	2,084	EN 10270-1	12,605	5,95	6,05	74,4 \| 91,5 \| 77,2 \| 54,5
D-083	3,7	11,5	2,286	EN 10270-1	12,719	5,94	5,56	74,9 \| 91,1 \| 73,7 \| 59,9
D-085D	3,5	13,4	2,482	EN 10270-1	17,174	6,48	6,92	80,7 \| 96,2 \| 80,8 \| 65,0
D-085F	3,2	17	2,813	EN 10270-1	22,56	8,98	8,02	82,2 \| 86,5 \| 86,6 \| 73,6
D-108	4,63	14	2,95	EN 10270-1	19,251	7,47	6,53	83,5 \| 85,5 \| 88,0 \| 77,2
D-089	3	12	3,26	EN 10270-1	12,683	8,11	3,89	78,2 \| 89,4 \| 59,8 \| 85,3
D-082	3,7	7,9	3,533	EN 10270-1	13,093	4,19	3,71	77,8 \| 81,9 \| 59,2 \| 92,4
D-090P	3,5	13,1	3,822	EN 10270-1	23,037	7,07	6,03	100,0 \| 100,0 \| 100,0 \| 100,0
D-090AE	2,8	13	3,876	EN 10270-1	16,904	8,64	4,36	87,1 \| 90,0 \| 72,8 \| 98,5
D-114	3,83	15,5	3,918	EN 10270-1	20,659	10,23	5,27	91,2 \| 87,7 \| 88,5 \| 97,5
D-085C	3,5	8,4	4,288	EN 10270-1	18,122	4,17	4,23	82,9 \| 85,0 \| 74,4 \| 89,2
D-110D	4	12	4,933	EN 10270-1	22,789	7,38	4,62	84,7 \| 88,8 \| 87,8 \| 77,5
D-090D	2,5	13,7	5,135	EN 10270-1	20,483	9,71	3,99	79,3 \| 86,0 \| 77,5 \| 74,4
D-090U	2,8	15,3	5,28	EN 10270-1	24,333	10,69	4,61	82,2 \| 88,5 \| 85,6 \| 72,4
D-113	3,83	11	5,762	EN 10270-1	20,986	7,36	3,64	76,5 \| 87,6 \| 75,7 \| 66,3
D-090O	3,5	8,4	6,602	EN 10270-1	25,365	4,56	3,84	74,4 \| 88,0 \| 77,3 \| 57,8
D-117H	3,5	19	7,189	EN 10270-1	38,852	13,6	5,4	70,0 \| 82,5 \| 74,4 \| 53,1
D-140	4,8	14	7,671	EN 10270-1	35,783	9,34	4,67	66,4 \| 78,4 \| 70,9 \| 49,9
D-115D	3	16,5	7,778	EN 10270-1	33,376	12,21	4,29	67,8 \| 84,1 \| 70,1 \| 49,1
D-117H-70	4	17	7,825	EN 10270-1	41,836	11,65	5,35	66,7 \| 79,3 \| 71,9 \| 48,9
D-090T	2,8	9,7	8,615	EN 10270-1	23,444	6,98	2,72	66,9 \| 84,7 \| 71,7 \| 44,3
D-142AC	4,4	13	10,522	EN 10270-1	39,073	9,29	3,71	59,7 \| 82,5 \| 60,2 \| 36,3
D-117G	3,5	12,2	11,729	EN 10270-1	39,004	8,87	3,33	60,1 \| 90,6 \| 57,1 \| 32,6

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó D-090P

Származási ország: DE, German; Nyomórugó D-090P
