Nyomórugó D-090W-11 Tavaszi acél Ø 0,63 x 9,87 x 20 mm

árlépcsők - Nyomórugó D-090W-11

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

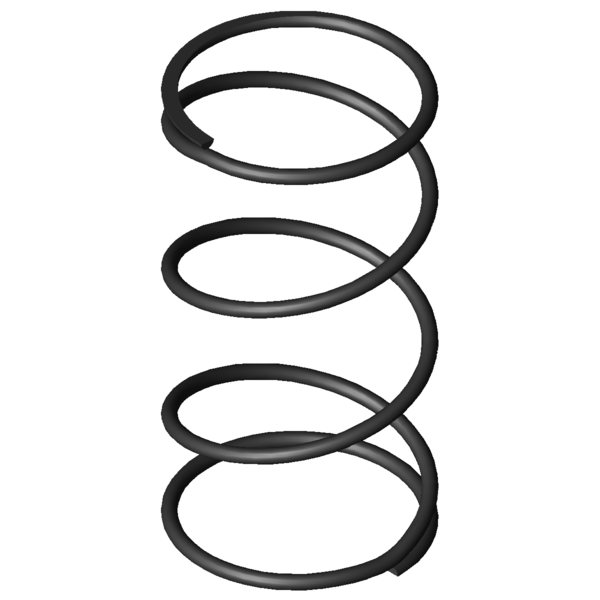

Termékkép Nyomórugó D-090W-11

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-090W-11

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	9,87	mm	Átlagos tekervényátmérő
De	10,5	mm	Tekervény külső átmérője
Dd	8,7	mm	Legnagyobb tüskeátmérő
Dh	11,6	mm	Legkisebb hüvelyátmérő
L0	20	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	9,832	N	Legnagyobb rugóerő statikus terhelésnél
Ln	3,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	16,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	9,584	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	4,21	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,45	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	7,044	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	2,75	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,607	N/mm	Rugóarány
Gew	0,3629	g	A termék tömege
Fntol	0,97	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	0,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,36	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-090W-11 Tavaszi acél Ø 0,63 x 9,87 x 20 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-090W-11 Tavaszi acél Ø 0,63 x 9,87 x 20 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-090W-11 Tavaszi acél Ø 0,63 x 9,87 x 20 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-090W-11 Tavaszi acél Ø 0,63 x 9,87 x 20 mm

erő-út-számítás Nyomórugó D-090W-11

Érdeklődési képlet Nyomórugó D-090W-11 Tavaszi acél Ø 0,63 x 9,87 x 20 mm

Érdeklődési képlet Nyomórugó D-090W-11

Hasonló nyomórugók a Nyomórugó D-090W-11 Tavaszi acél Ø 0,63 x 9,87 x 20 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-090W-11	EN 10270-1	0,63	10,5	20	9,832	3,8	16,2	2,75	0,607	100,0 \| 100,0 \| 100,0 \| 100,0
VD-090W-11	1.4310	0,63	10,5	20	8,445	3,8	16,2	2,75	0,521	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-063H-11	11,5	22,4	0,087	EN 10270-1	1,425	6,02	16,38	52,6 \| 86,7 \| 56,7 \| 14,3
D-090U-11	10,6	17	0,24	EN 10270-1	2,591	6,21	10,8	59,7 \| 93,1 \| 46,5 \| 39,5
D-090W-07	11,6	21	0,442	EN 10270-1	7,537	3,95	17,05	84,6 \| 95,3 \| 85,8 \| 72,8
D-090E-02	9	18,5	0,562	EN 10270-1	8,54	3,3	15,2	90,5 \| 88,5 \| 90,3 \| 92,6
D-090W-11	10,5	20	0,607	EN 10270-1	9,832	3,8	16,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-143	10,3	22	0,894	EN 10270-1	8,91	12,04	9,96	76,7 \| 86,3 \| 76,1 \| 67,8
D-118	10,8	20	1,192	EN 10270-1	17,483	5,34	14,66	72,1 \| 92,0 \| 73,4 \| 50,9
D-117S	10,8	16,5	1,517	EN 10270-1	18,148	4,54	11,96	63,4 \| 86,2 \| 64,0 \| 40,0
D-122A-10	10	17,5	1,531	EN 10270-1	18,778	5,24	12,26	63,6 \| 87,2 \| 64,0 \| 39,6
D-151B	11	22	1,698	EN 10270-1	21,224	9,5	12,5	60,2 \| 83,1 \| 61,7 \| 35,7
D-143A	10	19,7	2,534	EN 10270-1	35,357	5,75	13,95	56,3 \| 87,9 \| 57,0 \| 23,9
D-151A	11	21,4	2,911	EN 10270-1	43,733	6,38	15,03	54,2 \| 84,0 \| 57,6 \| 20,9
D-151	11	17,5	2,911	EN 10270-1	32,382	6,38	11,13	50,8 \| 82,0 \| 49,5 \| 20,9
D-160	9	19	3,618	EN 10270-1	37,704	8,58	10,42	47,7 \| 81,2 \| 45,2 \| 16,8
D-155G	10,3	22	3,619	EN 10270-1	47,224	8,95	13,05	50,5 \| 84,0 \| 50,7 \| 16,8
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	44,4 \| 82,0 \| 41,0 \| 10,2
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	44,5 \| 81,3 \| 42,8 \| 9,5
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	43,9 \| 81,2 \| 41,9 \| 8,5
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	39,1 \| 78,3 \| 33,7 \| 5,4
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	37,9 \| 76,9 \| 31,6 \| 5,3

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó D-090W-11

Származási ország: DE, German; Nyomórugó D-090W-11
