Nyomórugó D-154A Tavaszi acél Ø 1 x 10 x 56 mm

árlépcsők - Nyomórugó D-154A

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

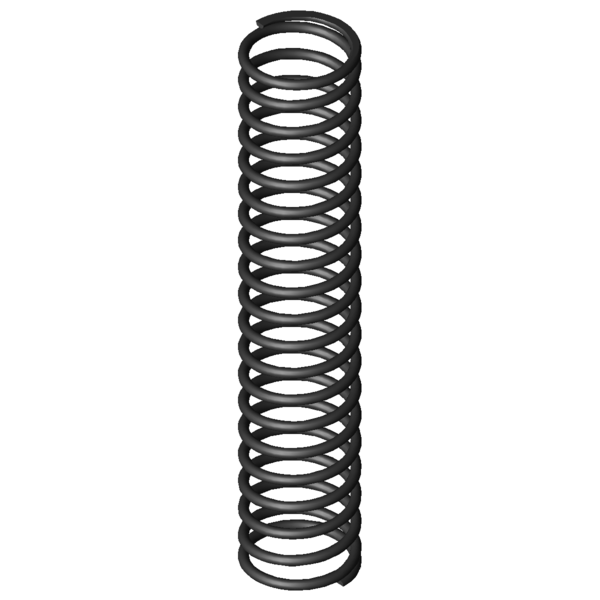

Termékkép Nyomórugó D-154A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-154A

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	10	mm	Átlagos tekervényátmérő
De	11	mm	Tekervény külső átmérője
Dd	8,5	mm	Legnagyobb tüskeátmérő
Dh	11,7	mm	Legkisebb hüvelyátmérő
L0	56	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	27,64	mm	Kitörési hossz
Fn	17,002	N	Legnagyobb rugóerő statikus terhelésnél
Ln	25,13	mm	A rugó legkisebb hossza statikus terhelésnél
sn	30,88	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	15,722	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	27,45	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	28,55	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2,973	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,551	N/mm	Rugóarány
Gew	3,9983	g	A termék tömege
Fntol	1,68	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	1,66	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,59	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-154A Tavaszi acél Ø 1 x 10 x 56 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-154A Tavaszi acél Ø 1 x 10 x 56 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-154A Tavaszi acél Ø 1 x 10 x 56 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-154A Tavaszi acél Ø 1 x 10 x 56 mm

erő-út-számítás Nyomórugó D-154A

Érdeklődési képlet Nyomórugó D-154A Tavaszi acél Ø 1 x 10 x 56 mm

Érdeklődési képlet Nyomórugó D-154A

Hasonló nyomórugók a Nyomórugó D-154A Tavaszi acél Ø 1 x 10 x 56 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-154A	EN 10270-1	1	11	56	17,002	25,13	30,88	18,5	0,551	78,3 \| 100,0 \| 67,4 \| 67,6
VD-154A	1.4310	1	11	56	14,603	25,13	30,88	18,5	0,473	73,9 \| 100,0 \| 63,6 \| 58,0
VD-154	1.4310	1	11	56	26,863	17,63	38,38	12,5	0,7	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-063H-13	11,5	49,4	0,038	EN 10270-1	1,416	12,41	36,99	44,4 \| 78,0 \| 50,5 \| 4,7
D-090U-14	10,6	53	0,085	EN 10270-1	3,211	15,31	37,7	49,5 \| 83,7 \| 54,2 \| 10,5
D-090W-03	11,6	62	0,143	EN 10270-1	7,496	9,59	52,41	49,6 \| 82,7 \| 48,6 \| 17,6
D-117P	12	54	0,349	EN 10270-1	14,998	11,08	42,92	67,0 \| 89,4 \| 68,7 \| 42,9
D-154A	11	56	0,551	EN 10270-1	17,002	25,13	30,88	78,3 \| 100,0 \| 67,4 \| 67,6
D-154	11	56	0,815	EN 10270-1	31,276	17,63	38,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-158	10,3	55	0,938	EN 10270-1	34,148	18,6	36,4	92,5 \| 97,3 \| 93,2 \| 86,9
D-153A	11	52	1,072	EN 10270-1	40,884	13,88	38,13	87,2 \| 97,6 \| 87,9 \| 76,0
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	80,1 \| 94,1 \| 78,9 \| 67,2
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	75,8 \| 88,4 \| 78,5 \| 60,6
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	64,8 \| 88,4 \| 65,0 \| 41,0
D-195A-11	11	46	2,147	EN 10270-1	53,426	21,11	24,89	62,3 \| 87,4 \| 61,7 \| 38,0
D-180Q-03	11	46,7	2,641	EN 10270-1	75,52	18,1	28,6	59,2 \| 88,9 \| 58,0 \| 30,9
D-207AD	11	54	3,051	EN 10270-1	83,706	26,56	27,44	56,8 \| 89,3 \| 54,4 \| 26,7
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	55,8 \| 84,8 \| 56,4 \| 26,3
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	54,0 \| 85,5 \| 53,7 \| 22,9
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	51,5 \| 84,5 \| 48,6 \| 21,3
D-207D	10	54,4	3,97	EN 10270-1	105,203	27,9	26,5	52,1 \| 86,5 \| 49,4 \| 20,5
D-207K-08	11	55	4,149	EN 10270-1	111,056	28,23	26,77	52,3 \| 88,3 \| 49,0 \| 19,6
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	51,1 \| 81,9 \| 51,8 \| 19,5

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó D-154A

Származási ország: DE, German; Nyomórugó D-154A
