Nyomórugó D-157 Tavaszi acél Ø 1 x 9,3 x 40 mm

árlépcsők - Nyomórugó D-157

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

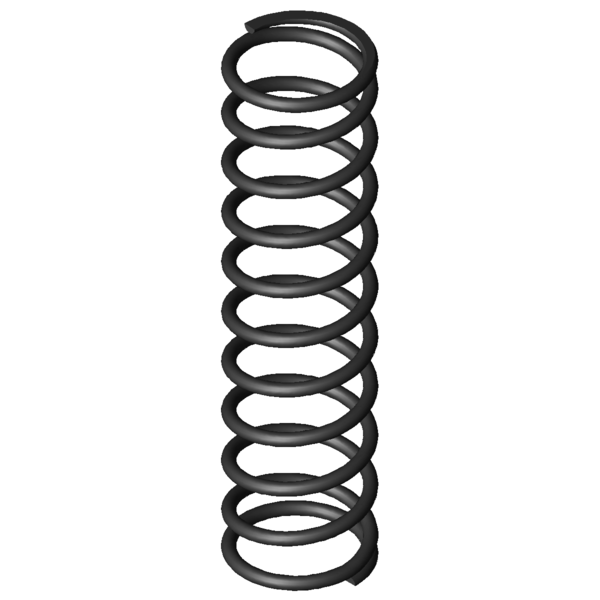

Termékkép Nyomórugó D-157

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-157

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	9,3	mm	Átlagos tekervényátmérő
De	10,3	mm	Tekervény külső átmérője
Dd	7,8	mm	Legnagyobb tüskeátmérő
Dh	11	mm	Legkisebb hüvelyátmérő
L0	40	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	35,087	N	Legnagyobb rugóerő statikus terhelésnél
Ln	13,68	mm	A rugó legkisebb hossza statikus terhelésnél
sn	26,32	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	33,637	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	14,77	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	12,86	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	4,105	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,333	N/mm	Rugóarány
Gew	2,0859	g	A termék tömege
Fntol	2,18	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	2,16	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,24	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-157 Tavaszi acél Ø 1 x 9,3 x 40 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-157 Tavaszi acél Ø 1 x 9,3 x 40 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-157 Tavaszi acél Ø 1 x 9,3 x 40 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-157 Tavaszi acél Ø 1 x 9,3 x 40 mm

erő-út-számítás Nyomórugó D-157

Érdeklődési képlet Nyomórugó D-157 Tavaszi acél Ø 1 x 9,3 x 40 mm

Érdeklődési képlet Nyomórugó D-157

Hasonló nyomórugók a Nyomórugó D-157 Tavaszi acél Ø 1 x 9,3 x 40 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-157	EN 10270-1	1	10,3	40	35,087	13,68	26,32	9,5	1,333	100,0 \| 100,0 \| 100,0 \| 100,0
VD-157	1.4310	1	10,3	40	30,136	13,68	26,32	9,5	1,145	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-090U-13	10,6	38,3	0,106	EN 10270-1	2,717	12,58	25,73	47,7 \| 83,5 \| 51,9 \| 7,8
D-090W-02	11,6	40	0,221	EN 10270-1	7,372	6,65	33,35	48,9 \| 82,6 \| 47,9 \| 16,3
D-090Y	10,5	42,9	0,303	EN 10270-1	11,093	6,35	36,55	53,1 \| 84,8 \| 51,8 \| 22,8
D-120	10,8	45,58	0,491	EN 10270-1	17,136	10,67	34,91	62,2 \| 87,7 \| 62,1 \| 36,8
D-122A-12	10	42,5	0,63	EN 10270-1	20,219	10,43	32,07	69,2 \| 90,4 \| 69,8 \| 47,3
D-143G	9,5	43	1,001	EN 10270-1	29,535	13,49	29,51	84,5 \| 91,8 \| 86,7 \| 75,1
D-163A	9	40,5	1,076	EN 10270-1	17,611	24,13	16,37	77,4 \| 95,4 \| 56,2 \| 80,7
D-153	11	39	1,199	EN 10270-1	31,611	12,63	26,38	94,0 \| 97,0 \| 94,9 \| 89,9
D-157	10,3	40	1,333	EN 10270-1	35,087	13,68	26,32	100,0 \| 100,0 \| 100,0 \| 100,0
D-152B	11	36	1,358	EN 10270-1	33,449	11,38	24,63	95,7 \| 94,5 \| 94,5 \| 98,2
D-163	9	40,5	1,592	EN 10270-1	37,487	16,95	23,55	90,2 \| 95,4 \| 91,5 \| 83,7
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	68,0 \| 90,0 \| 70,9 \| 43,0
D-198A	9,25	39	3,598	EN 10270-1	60,815	22,1	16,9	62,4 \| 89,1 \| 61,0 \| 37,0
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	60,9 \| 85,3 \| 62,9 \| 34,7
D-195A-21	9,5	41	4,218	EN 10270-1	97,89	17,8	23,2	61,2 \| 89,9 \| 62,0 \| 31,6
D-207AB	11	36	4,656	EN 10270-1	82,1	18,37	17,63	56,2 \| 85,0 \| 54,9 \| 28,6
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	52,8 \| 83,7 \| 52,6 \| 22,0
D-207C	10	34,4	6,477	EN 10270-1	105,036	18,18	16,22	51,0 \| 84,8 \| 47,5 \| 20,6
D-207KL	10	42,5	6,718	EN 10270-1	120,742	24,53	17,97	51,5 \| 86,0 \| 48,7 \| 19,8
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	49,2 \| 82,4 \| 46,8 \| 18,4
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	50,4 \| 83,4 \| 50,8 \| 17,0
D-207K-06	10	40	7,998	EN 10270-1	151,295	21,08	18,92	50,7 \| 87,9 \| 47,5 \| 16,7
D-227E	11	37,1	8,461	EN 10270-1	138,708	20,71	16,39	47,5 \| 83,0 \| 43,8 \| 15,8
D-230A	9,6	40	9,659	EN 10270-1	118,133	27,77	12,23	45,7 \| 85,2 \| 38,1 \| 13,8

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó D-157

Származási ország: DE, German; Nyomórugó D-157
