Nyomórugó D-166C Tavaszi acél Ø 1 x 7,3 x 33,8 mm

árlépcsők - Nyomórugó D-166C

mennyiség egységár (EUR)
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Nyomórugó Vétel

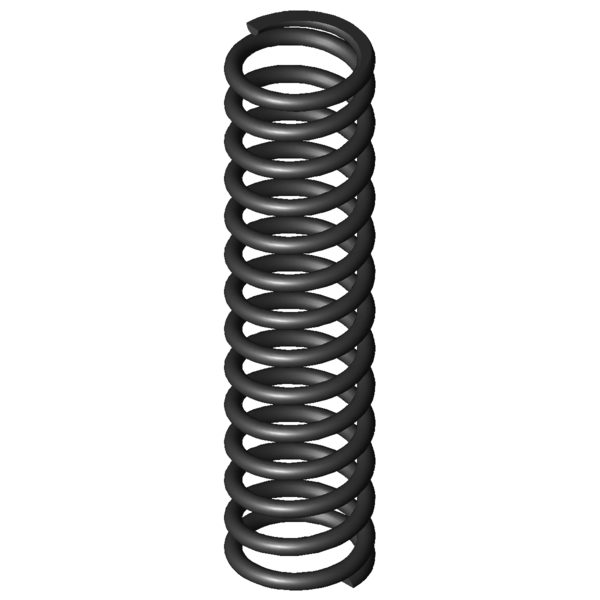

Termékkép Nyomórugó D-166C
Termékkép Nyomórugó D-166C
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-166C

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 7,3 mm Átlagos tekervényátmérő
De 8,3 mm Tekervény külső átmérője
Dd 5,8 mm Legnagyobb tüskeátmérő
Dh 8,4 mm Legkisebb hüvelyátmérő
L0 33,8 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 35,722 N Legnagyobb rugóerő statikus terhelésnél
Ln 16,75 mm A rugó legkisebb hossza statikus terhelésnél
sn 17,05 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 33,353 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 17,88 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 11,36 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 2,624 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 12,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 2,095 N/mm Rugóarány
Gew 2,0645 g A termék tömege
Fntol 2,73 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 2,7 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,25 mm (+/-) tekervényátmérő tűréshatára
L0tol 1,05 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG C - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-166C Tavaszi acél Ø 1 x 7,3 x 33,8 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-166C Tavaszi acél Ø 1 x 7,3 x 33,8 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-166C Tavaszi acél Ø 1 x 7,3 x 33,8 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-166C Tavaszi acél Ø 1 x 7,3 x 33,8 mm

erő-út-számítás Nyomórugó D-166C

Érdeklődési képlet Nyomórugó D-166C Tavaszi acél Ø 1 x 7,3 x 33,8 mm

Érdeklődési képlet Nyomórugó D-166C

Hasonló nyomórugók a Nyomórugó D-166C Tavaszi acél Ø 1 x 7,3 x 33,8 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-166C EN 10270-1 1 8,3 33,8 35,722 16,75 17,05 12,5 2,095 100,0 | 100,0 | 100,0 | 100,0
VD-166C 1.4310 1 8,3 33,8 30,681 16,75 17,05 12,5 1,799 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-063K 8,5 35,8 0,226 EN 10270-1 6,946 5,08 30,72 43,0 | 80,7 | 37,5 | 10,8
D-093A 8,63 37 0,251 EN 10270-1 6,312 11,83 25,17 46,1 | 83,5 | 42,7 | 12,0
D-090F 9 36,5 0,281 EN 10270-1 8,709 5,5 31 44,3 | 79,9 | 39,7 | 13,4
D-093 8,63 37 0,369 EN 10270-1 10,53 8,45 28,55 48,6 | 83,5 | 44,6 | 17,6
D-095D 7,9 31 0,491 EN 10270-1 11,193 8,22 22,78 53,3 | 83,3 | 53,1 | 23,5
D-115H-12 7,8 32,5 0,547 EN 10270-1 11,003 12,38 20,12 56,9 | 86,7 | 57,8 | 26,1
D-115H-01 8 33 0,74 EN 10270-1 17,816 8,92 24,08 61,2 | 88,0 | 60,3 | 35,3
D-115L 7,5 35,8 0,819 EN 10270-1 21,408 9,66 26,14 62,2 | 84,9 | 62,6 | 39,1
D-131A 7,1 33 0,902 EN 10270-1 12,397 19,26 13,74 62,8 | 87,7 | 57,6 | 43,1
D-125 8,8 32 0,959 EN 10270-1 20,998 10,1 21,9 67,9 | 89,7 | 68,3 | 45,8
D-127D 8,3 29 1,164 EN 10270-1 22,137 9,98 19,02 73,3 | 88,6 | 75,8 | 55,6
D-131 7,1 33 1,335 EN 10270-1 25,993 13,53 19,47 77,2 | 87,7 | 80,2 | 63,7
D-143K 8 36 1,624 EN 10270-1 35,481 14,15 21,85 86,5 | 93,4 | 88,7 | 77,5
D-162 9 36 2,094 EN 10270-1 47,415 13,36 22,64 90,2 | 95,4 | 75,3 | 100,0
D-166C 8,3 33,8 2,095 EN 10270-1 35,722 16,75 17,05 100,0 | 100,0 | 100,0 | 100,0
D-166L 8 34,5 2,475 EN 10270-1 45,586 16,08 18,42 89,4 | 98,1 | 85,5 | 84,7
D-180-03 8,3 38 2,756 EN 10270-1 47,485 20,77 17,23 85,5 | 93,3 | 87,1 | 76,0
D-180-02 8,3 32 3,197 EN 10270-1 44,09 18,21 13,79 80,6 | 95,2 | 81,0 | 65,5
D-195A-20 9,5 34 5,211 EN 10270-1 99,627 14,88 19,12 63,9 | 88,9 | 62,5 | 40,2
D-204A 7,55 35,5 5,377 EN 10270-1 35,924 28,82 6,68 65,7 | 88,7 | 69,3 | 39,0
D-198 9,25 33 5,715 EN 10270-1 103,156 14,95 18,05 63,4 | 89,1 | 64,5 | 36,7
D-180T 8,5 29,4 5,716 EN 10270-1 79,038 15,57 13,83 63,0 | 89,3 | 63,2 | 36,7
D-200C 8,05 36 5,859 EN 10270-1 83,134 21,81 14,19 63,1 | 90,3 | 63,1 | 35,8
D-200B 8,05 30 6,878 EN 10270-1 76,001 18,95 11,05 58,3 | 88,6 | 55,9 | 30,5
D-204 7,55 35,5 7,957 EN 10270-1 121,09 20,28 15,22 58,1 | 88,7 | 59,4 | 26,3
D-207D-04 8,6 38 8,066 EN 10270-1 116,613 23,54 14,46 56,4 | 85,6 | 57,7 | 26,0
D-207D-03 8,6 32 9,118 EN 10270-1 98,938 21,15 10,85 53,5 | 87,5 | 49,9 | 23,0
D-207KU 8,5 36,3 12,029 EN 10270-1 145,099 24,24 12,06 50,3 | 85,8 | 47,7 | 17,4
D-232A-03 9 32 15,691 EN 10270-1 153,477 22,22 9,78 45,6 | 83,1 | 40,3 | 13,4
D-234B-03 9,2 32 26,391 EN 10270-1 214,923 23,86 8,14 40,1 | 80,1 | 32,2 | 7,9
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó D-166C

Származási ország: DE, German; Nyomórugó D-166C
