Nyomórugó D-166J Tavaszi acél Ø 1 x 7 x 16,5 mm

árlépcsők - Nyomórugó D-166J

mennyiség	egységár (EUR)
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Nyomórugó Vétel

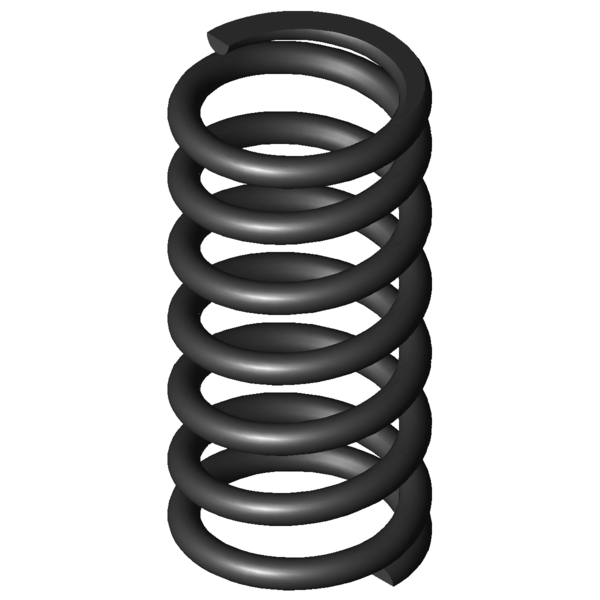

Termékkép Nyomórugó D-166J

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-166J

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	7	mm	Átlagos tekervényátmérő
De	8	mm	Tekervény külső átmérője
Dd	5,4	mm	Legnagyobb tüskeátmérő
Dh	8,7	mm	Legkisebb hüvelyátmérő
L0	16,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	43,449	N	Legnagyobb rugóerő statikus terhelésnél
Ln	8,45	mm	A rugó legkisebb hossza statikus terhelésnél
sn	8,05	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	40,88	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	8,93	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,15	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	2,818	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,4	N/mm	Rugóarány
Gew	1,024	g	A termék tömege
Fntol	3,41	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	3,37	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,51	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	C	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-166J Tavaszi acél Ø 1 x 7 x 16,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-166J Tavaszi acél Ø 1 x 7 x 16,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-166J Tavaszi acél Ø 1 x 7 x 16,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-166J Tavaszi acél Ø 1 x 7 x 16,5 mm

erő-út-számítás Nyomórugó D-166J

Érdeklődési képlet Nyomórugó D-166J Tavaszi acél Ø 1 x 7 x 16,5 mm

Érdeklődési képlet Nyomórugó D-166J

Hasonló nyomórugók a Nyomórugó D-166J Tavaszi acél Ø 1 x 7 x 16,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-166J	EN 10270-1	1	8	16,5	43,449	8,45	8,05	5,5	5,4	100,0 \| 100,0 \| 100,0 \| 100,0
VD-166J	1.4310	1	8	16,5	37,318	8,45	8,05	5,5	4,638	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-091	8,63	16	0,896	EN 10270-1	10,551	4,22	11,78	49,0 \| 84,2 \| 46,3 \| 16,6
D-115H-10	7,8	17	1,051	EN 10270-1	10,401	7,11	9,89	53,4 \| 88,2 \| 52,7 \| 19,5
D-097	6,93	17	1,167	EN 10270-1	13,313	5,59	11,41	51,5 \| 82,2 \| 50,6 \| 21,6
D-095B	7,9	13	1,193	EN 10270-1	10,59	4,13	8,87	53,3 \| 80,2 \| 57,6 \| 22,1
D-122B	9,3	15,5	1,699	EN 10270-1	16,712	5,66	9,84	59,4 \| 86,7 \| 60,1 \| 31,5
D-127C	8,3	19	1,798	EN 10270-1	21,544	7,02	11,98	59,8 \| 87,7 \| 58,4 \| 33,3
D-127E-02	8	19,2	2,033	EN 10270-1	24,85	6,97	12,23	62,6 \| 88,6 \| 61,5 \| 37,6
D-115J	7,5	14,7	2,223	EN 10270-1	22,8	4,44	10,26	63,6 \| 84,3 \| 65,5 \| 41,2
D-123	8,8	14,5	2,329	EN 10270-1	21,889	5,1	9,4	65,8 \| 86,3 \| 68,0 \| 43,1
D-129	7,1	15,5	3,034	EN 10270-1	26,248	6,85	8,65	73,5 \| 87,6 \| 76,7 \| 56,2
D-127E-01	8	12,8	3,194	EN 10270-1	24,85	5,02	7,78	74,0 \| 85,9 \| 76,9 \| 59,2
D-165C	8,7	18	4,057	EN 10270-1	38,385	8,54	9,46	85,5 \| 94,5 \| 86,7 \| 75,2
D-132A-11	6,4	16,5	4,32	EN 10270-1	41,474	6,9	9,6	85,5 \| 86,7 \| 89,7 \| 80,0
D-143Q	7,3	17	4,636	EN 10270-1	43,483	7,62	9,38	90,5 \| 92,8 \| 92,9 \| 85,9
D-166J	8	16,5	5,4	EN 10270-1	43,449	8,45	8,05	100,0 \| 100,0 \| 100,0 \| 100,0
D-168	7,3	14,5	7,408	EN 10270-1	45,354	8,38	6,12	83,9 \| 93,0 \| 85,9 \| 72,8
D-173A-01	7	18	7,861	EN 10270-1	71,344	8,92	9,08	78,8 \| 93,1 \| 74,8 \| 68,7
D-173A	7	15,1	8,575	EN 10270-1	57,909	8,35	6,75	78,5 \| 93,0 \| 79,4 \| 62,9
D-196A	9,25	17	8,832	EN 10270-1	57,543	10,48	6,52	75,8 \| 87,8 \| 78,3 \| 61,2
D-180S	8,5	18,1	9,873	EN 10270-1	79,713	10,03	8,07	73,8 \| 89,5 \| 77,1 \| 54,6
D-180B	7,5	16	10,345	EN 10270-1	70,738	9,16	6,84	73,1 \| 93,9 \| 73,2 \| 52,2
D-202	7,55	17	18,085	EN 10270-1	120,729	10,32	6,68	59,9 \| 90,5 \| 59,5 \| 29,9
D-207KS	8,5	17,7	27,339	EN 10270-1	146,412	12,34	5,36	50,9 \| 84,7 \| 48,1 \| 19,8
D-207G	7	15	40,518	EN 10270-1	143,646	11,45	3,55	44,6 \| 83,3 \| 37,2 \| 13,3
D-232C	8	17	46,307	EN 10270-1	181,004	13,09	3,91	44,8 \| 86,5 \| 36,3 \| 11,7

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó D-166J

Származási ország: DE, German; Nyomórugó D-166J
