Nyomórugó D-179A Tavaszi acél Ø 1 x 4 x 7,6 mm

árlépcsők - Nyomórugó D-179A

mennyiség egységár (EUR)
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Nyomórugó Vétel

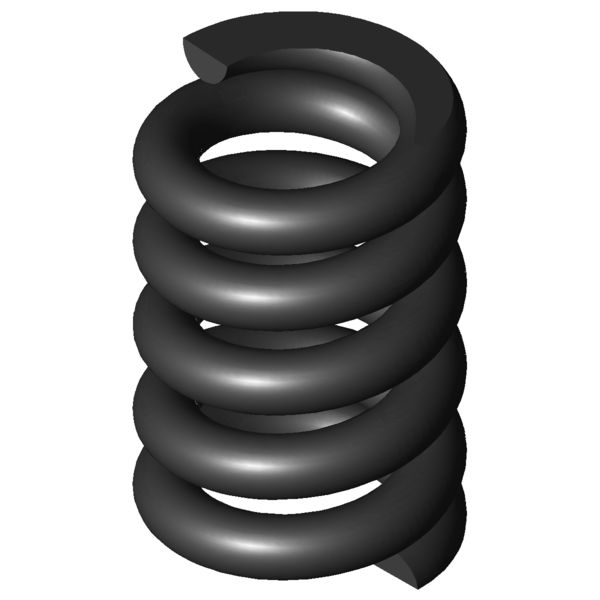

Termékkép Nyomórugó D-179A
Termékkép Nyomórugó D-179A
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179A

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 1 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 4 mm Átlagos tekervényátmérő
De 5 mm Tekervény külső átmérője
Dd 2,6 mm Legnagyobb tüskeátmérő
Dh 5,4 mm Legkisebb hüvelyátmérő
L0 7,6 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 75,77 N Legnagyobb rugóerő statikus terhelésnél
Ln 5,93 mm A rugó legkisebb hossza statikus terhelésnél
sn 1,67 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 65,946 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 6,15 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 0,72 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 1,886 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 3,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 45,48 N/mm Rugóarány
Gew 0,4291 g A termék tömege
Fntol 11,11 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 10,96 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,2 mm (+/-) tekervényátmérő tűréshatára
L0tol 0,22 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG C - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179A Tavaszi acél Ø 1 x 4 x 7,6 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179A Tavaszi acél Ø 1 x 4 x 7,6 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179A Tavaszi acél Ø 1 x 4 x 7,6 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179A Tavaszi acél Ø 1 x 4 x 7,6 mm

erő-út-számítás Nyomórugó D-179A

Érdeklődési képlet Nyomórugó D-179A Tavaszi acél Ø 1 x 4 x 7,6 mm

Érdeklődési képlet Nyomórugó D-179A

Hasonló nyomórugók a Nyomórugó D-179A Tavaszi acél Ø 1 x 4 x 7,6 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-179A EN 10270-1 1 5 7,6 75,77 5,93 1,67 3,5 45,48 100,0 | 100,0 | 100,0 | 100,0
VD-179A 1.4310 1 5 7,6 65,078 5,93 1,67 3,5 39,063 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-106 4,63 6,7 7,164 EN 10270-1 20,642 3,82 2,88 46,6 | 81,3 | 42,6 | 15,8
D-110C 4 8 7,624 EN 10270-1 21,193 5,22 2,78 46,7 | 79,3 | 44,0 | 16,8
D-117A 5 8,5 8,79 EN 10270-1 37,501 4,23 4,27 50,0 | 86,5 | 44,3 | 19,4
D-112 3,83 7,8 8,905 EN 10270-1 23,102 5,21 2,59 48,7 | 79,0 | 47,5 | 19,7
D-133 5,8 8,3 9,538 EN 10270-1 32,962 4,84 3,46 50,9 | 85,9 | 45,9 | 21,0
D-139 4,8 9,7 11,855 EN 10270-1 36,69 6,61 3,1 54,0 | 84,8 | 51,1 | 26,1
D-142AB 4,4 9 16,261 EN 10270-1 39,456 6,57 2,43 60,1 | 84,1 | 60,4 | 35,8
D-138 4,8 6,9 18,629 EN 10270-1 39,399 4,79 2,12 65,1 | 88,9 | 65,4 | 41,0
D-173D 6,3 8,5 19,551 EN 10270-1 48,927 6 2,5 66,1 | 89,6 | 65,7 | 43,1
D-117F 3,5 7,6 20,259 EN 10270-1 37,937 5,73 1,87 64,8 | 80,0 | 69,7 | 44,7
D-174 6 8,5 23,286 EN 10270-1 58,651 5,98 2,52 71,4 | 90,9 | 71,8 | 51,3
D-142AA 4,4 6 25,554 EN 10270-1 31,557 4,77 1,23 65,5 | 82,3 | 57,7 | 56,5
D-145B 4,5 9,7 26,048 EN 10270-1 60,852 7,36 2,34 73,1 | 86,1 | 75,8 | 57,3
D-145A 4,5 6,8 40,932 EN 10270-1 59,736 5,34 1,46 87,7 | 89,8 | 83,1 | 90,2
D-179A 5 7,6 45,48 EN 10270-1 75,77 5,93 1,67 100,0 | 100,0 | 100,0 | 100,0
D-180E 5,5 8,3 50,028 EN 10270-1 88,679 6,53 1,77 90,5 | 91,1 | 89,9 | 90,6
Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó D-179A

Származási ország: DE, German; Nyomórugó D-179A
