Nyomórugó D-179F Tavaszi acél Ø 1,1 x 17,9 x 50 mm

árlépcsők - Nyomórugó D-179F

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

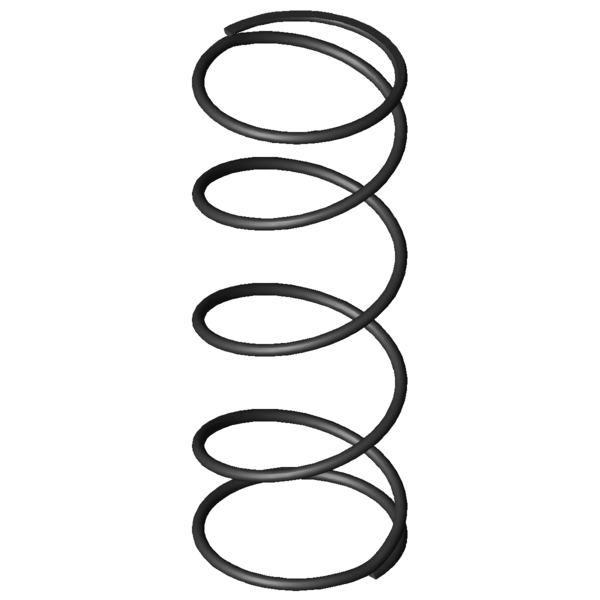

Termékkép Nyomórugó D-179F

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179F

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	17,9	mm	Átlagos tekervényátmérő
De	19	mm	Tekervény külső átmérője
Dd	16,1	mm	Legnagyobb tüskeátmérő
Dh	20,7	mm	Legkisebb hüvelyátmérő
L0	50	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	31,234	N	Legnagyobb rugóerő statikus terhelésnél
Ln	7,96	mm	A rugó legkisebb hossza statikus terhelésnél
sn	42,04	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	29,647	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	10,1	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	14,33	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,971	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,743	N/mm	Rugóarány
Gew	2,3234	g	A termék tömege
Fntol	2,41	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	2,4	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,61	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179F Tavaszi acél Ø 1,1 x 17,9 x 50 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179F Tavaszi acél Ø 1,1 x 17,9 x 50 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179F Tavaszi acél Ø 1,1 x 17,9 x 50 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179F Tavaszi acél Ø 1,1 x 17,9 x 50 mm

erő-út-számítás Nyomórugó D-179F

Érdeklődési képlet Nyomórugó D-179F Tavaszi acél Ø 1,1 x 17,9 x 50 mm

Érdeklődési képlet Nyomórugó D-179F

Hasonló nyomórugók a Nyomórugó D-179F Tavaszi acél Ø 1,1 x 17,9 x 50 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-179F	EN 10270-1	1,1	19	50	31,234	7,96	42,04	3,5	0,743	67,1 \| 87,6 \| 70,8 \| 42,8
VD-179F	1.4310	1,1	19	50	26,827	7,96	42,04	3,5	0,638	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-145DH	21	48,5	0,15	EN 10270-1	4,802	16,45	32,05	52,9 \| 92,8 \| 45,8 \| 20,2
D-179F	19	50	0,743	EN 10270-1	31,234	7,96	42,04	67,1 \| 87,6 \| 70,8 \| 42,8
D-180Y-02	19	49	0,809	EN 10270-1	29,805	12,14	36,86	92,9 \| 95,3 \| 91,6 \| 91,9
D-180J	20	50,4	0,908	EN 10270-1	37,999	8,57	41,83	89,3 \| 95,3 \| 90,8 \| 81,8
D-180M-11	17	48	0,974	EN 10270-1	35,663	11,38	36,62	72,1 \| 90,8 \| 69,5 \| 56,1
D-207JR	22	50,7	1,088	EN 10270-1	39,526	14,39	36,31	79,0 \| 86,1 \| 82,7 \| 68,3
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	90,2 \| 92,8 \| 92,4 \| 85,2
D-206D-02	17,4	53,9	1,737	EN 10270-1	71,437	12,78	41,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-03	16,5	48,9	1,91	EN 10270-1	59,024	18	30,9	87,6 \| 93,0 \| 78,9 \| 90,9
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	60,8 \| 84,2 \| 61,3 \| 36,9
D-208	21,6	48	2,384	EN 10270-1	83,218	13,1	34,9	58,6 \| 84,2 \| 60,3 \| 31,2
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	55,8 \| 83,3 \| 54,9 \| 29,2
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	56,4 \| 81,8 \| 60,0 \| 27,2
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	76,5 \| 93,7 \| 77,0 \| 58,6
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	54,4 \| 84,4 \| 55,9 \| 23,0
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	48,8 \| 81,9 \| 46,8 \| 17,7
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	62,4 \| 87,6 \| 62,6 \| 37,1

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó D-179F

Származási ország: DE, German; Nyomórugó D-179F
