Nyomórugó D-179H Tavaszi acél Ø 1,1 x 17,9 x 129 mm

árlépcsők - Nyomórugó D-179H

mennyiség	egységár (EUR)
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Nyomórugó Vétel

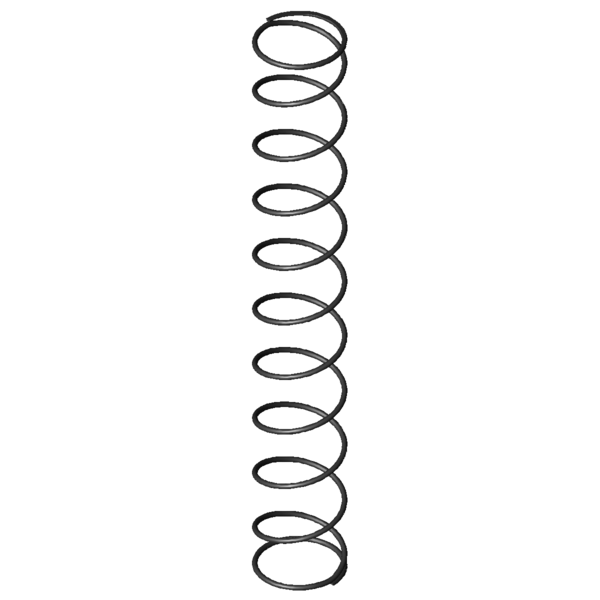

Termékkép Nyomórugó D-179H

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-179H

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	17,9	mm	Átlagos tekervényátmérő
De	19	mm	Tekervény külső átmérője
Dd	16,1	mm	Legnagyobb tüskeátmérő
Dh	20,7	mm	Legkisebb hüvelyátmérő
L0	129	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	96,76	mm	Kitörési hossz
Fn	30,429	N	Legnagyobb rugóerő statikus terhelésnél
Ln	17,85	mm	A rugó legkisebb hossza statikus terhelésnél
sn	111,15	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	29,716	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	20,45	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	38,77	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,463	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,274	N/mm	Rugóarány
Gew	4,858	g	A termék tömege
Fntol	1,98	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	1,97	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	5,56	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	D	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-179H Tavaszi acél Ø 1,1 x 17,9 x 129 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-179H Tavaszi acél Ø 1,1 x 17,9 x 129 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-179H Tavaszi acél Ø 1,1 x 17,9 x 129 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-179H Tavaszi acél Ø 1,1 x 17,9 x 129 mm

erő-út-számítás Nyomórugó D-179H

Érdeklődési képlet Nyomórugó D-179H Tavaszi acél Ø 1,1 x 17,9 x 129 mm

Érdeklődési képlet Nyomórugó D-179H

Hasonló nyomórugók a Nyomórugó D-179H Tavaszi acél Ø 1,1 x 17,9 x 129 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-179H	EN 10270-1	1,1	19	129	30,429	17,85	111,15	9,5	0,274	100,0 \| 100,0 \| 100,0 \| 100,0
VD-179H	1.4310	1,1	19	129	26,135	17,85	111,15	9,5	0,235	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-179H	19	129	0,274	EN 10270-1	30,429	17,85	111,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-184A	17,25	140	0,328	EN 10270-1	34,917	33,62	106,38	88,4 \| 90,3 \| 91,4 \| 83,4
D-180Y-04	19	116	0,329	EN 10270-1	29,595	26,17	89,83	88,3 \| 92,6 \| 89,0 \| 83,1
D-180L	20	130	0,335	EN 10270-1	37,101	19,14	110,86	89,3 \| 95,3 \| 90,9 \| 81,8
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	84,8 \| 93,5 \| 86,5 \| 74,4
D-206D-18	20,4	125	0,456	EN 10270-1	44,788	26,88	98,12	75,9 \| 89,5 \| 78,1 \| 60,0
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	74,7 \| 90,3 \| 77,4 \| 56,4
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	69,6 \| 90,2 \| 70,3 \| 48,2
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	62,5 \| 88,2 \| 63,3 \| 35,8
D-207J-73	20	112	0,776	EN 10270-1	68,329	23,92	88,08	60,7 \| 85,1 \| 61,9 \| 35,3
D-243A	22	135	1,101	EN 10270-1	93,34	50,25	84,75	52,8 \| 79,0 \| 54,4 \| 24,9
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	55,1 \| 83,0 \| 58,4 \| 23,9
D-232M-02	20	118	1,223	EN 10270-1	99,938	36,31	81,69	52,3 \| 82,5 \| 52,0 \| 22,4
D-243	22	135	1,63	EN 10270-1	156,48	39	96	49,6 \| 79,0 \| 52,9 \| 16,8
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	48,0 \| 79,6 \| 49,1 \| 15,5
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	47,0 \| 79,6 \| 48,6 \| 12,7

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó D-179H

Származási ország: DE, German; Nyomórugó D-179H
