Nyomórugó D-180Y-08 Tavaszi acél Ø 1,25 x 17,75 x 20 mm

árlépcsők - Nyomórugó D-180Y-08

mennyiség	egységár (EUR)
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Nyomórugó Vétel

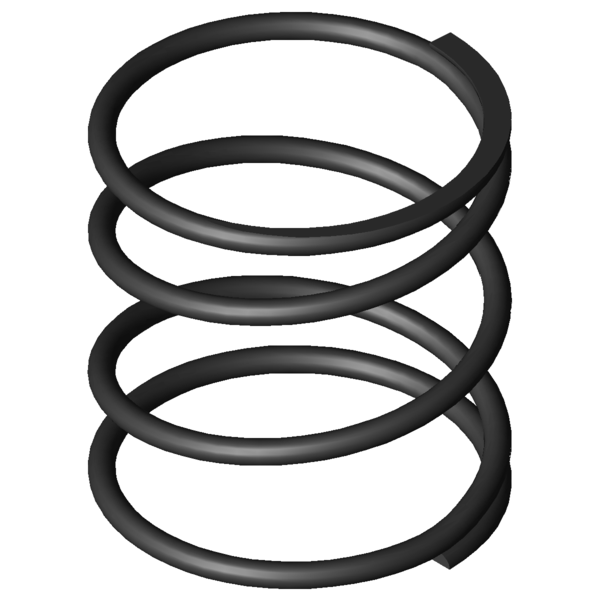

Termékkép Nyomórugó D-180Y-08

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-180Y-08

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,25	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	17,75	mm	Átlagos tekervényátmérő
De	19	mm	Tekervény külső átmérője
Dd	15,8	mm	Legnagyobb tüskeátmérő
Dh	20,1	mm	Legkisebb hüvelyátmérő
L0	20	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	26,803	N	Legnagyobb rugóerő statikus terhelésnél
Ln	6,44	mm	A rugó legkisebb hossza statikus terhelésnél
sn	13,56	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	25,499	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	7,1	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	10,5	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	8,333	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	2,25	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,977	N/mm	Rugóarány
Gew	2,2989	g	A termék tömege
Fntol	3,33	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	3,5	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	E	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-180Y-08 Tavaszi acél Ø 1,25 x 17,75 x 20 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-180Y-08 Tavaszi acél Ø 1,25 x 17,75 x 20 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-180Y-08 Tavaszi acél Ø 1,25 x 17,75 x 20 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-180Y-08 Tavaszi acél Ø 1,25 x 17,75 x 20 mm

erő-út-számítás Nyomórugó D-180Y-08

Érdeklődési képlet Nyomórugó D-180Y-08 Tavaszi acél Ø 1,25 x 17,75 x 20 mm

Érdeklődési képlet Nyomórugó D-180Y-08

Hasonló nyomórugók a Nyomórugó D-180Y-08 Tavaszi acél Ø 1,25 x 17,75 x 20 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-180Y-08	EN 10270-1	1,25	19	20	26,803	6,44	13,56	2,25	1,977	100,0 \| 100,0 \| 100,0 \| 100,0
VD-180Y-08	1.4310	1,25	19	20	23,004	6,45	13,55	2,25	1,698	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-145DF	21	20	0,364	EN 10270-1	4,384	7,95	12,05	53,7 \| 90,2 \| 52,6 \| 18,4
D-179J-11	15,9	22	1,315	EN 10270-1	19,088	7,48	14,52	78,8 \| 87,5 \| 82,3 \| 66,5
D-180Y-08	19	20	1,977	EN 10270-1	26,803	6,44	13,56	100,0 \| 100,0 \| 100,0 \| 100,0
D-206D-10	20,4	25	2,536	EN 10270-1	44,074	7,62	17,38	78,3 \| 87,5 \| 69,4 \| 77,9
D-207O-01	23,6	19,5	2,787	EN 10270-1	31,546	8,18	11,32	80,2 \| 85,4 \| 84,2 \| 70,9
D-207JV	18,5	25,6	2,999	EN 10270-1	47,429	9,79	15,81	74,4 \| 86,3 \| 71,1 \| 65,9
D-180M-20	15	17	3,573	EN 10270-1	39,619	5,91	11,09	72,2 \| 86,6 \| 74,7 \| 55,3
D-207J-01	16,5	23,3	4,366	EN 10270-1	59,979	9,56	13,74	67,4 \| 85,3 \| 71,7 \| 45,3
D-207U	21,6	17,5	4,769	EN 10270-1	50,36	6,94	10,56	63,8 \| 84,5 \| 65,5 \| 41,4
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	59,6 \| 86,5 \| 61,8 \| 30,3
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	60,1 \| 86,2 \| 64,3 \| 29,7
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	58,3 \| 85,1 \| 61,9 \| 27,9
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	56,1 \| 84,9 \| 57,1 \| 26,2
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	53,3 \| 79,3 \| 59,0 \| 21,8
D-212G	17,6	15,5	9,314	EN 10270-1	81,966	6,7	8,8	50,9 \| 82,8 \| 48,8 \| 21,2
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	52,0 \| 86,4 \| 50,0 \| 19,6
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	48,5 \| 83,4 \| 49,8 \| 12,4
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	39,9 \| 78,1 \| 34,3 \| 7,3

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202081; Nyomórugó D-180Y-08

Származási ország: DE, German; Nyomórugó D-180Y-08
