Nyomórugó D-233T-10 Tavaszi acél Ø 1,8 x 13,2 x 130 mm

árlépcsők - Nyomórugó D-233T-10

mennyiség	egységár (EUR)
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Nyomórugó Vétel

Termékkép Nyomórugó D-233T-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-233T-10

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	13,2	mm	Átlagos tekervényátmérő
De	15	mm	Tekervény külső átmérője
Dd	10,8	mm	Legnagyobb tüskeátmérő
Dh	15,7	mm	Legkisebb hüvelyátmérő
L0	130	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	114,05	mm	Kitörési hossz
Fn	111,088	N	Legnagyobb rugóerő statikus terhelésnél
Ln	63,11	mm	A rugó legkisebb hossza statikus terhelésnél
sn	66,89	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	103,525	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	67,66	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	42,69	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	4,579	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	28	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,661	N/mm	Rugóarány
Gew	25,0242	g	A termék tömege
Fntol	7,17	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	7,06	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	H	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-233T-10 Tavaszi acél Ø 1,8 x 13,2 x 130 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-233T-10 Tavaszi acél Ø 1,8 x 13,2 x 130 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-233T-10 Tavaszi acél Ø 1,8 x 13,2 x 130 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-233T-10 Tavaszi acél Ø 1,8 x 13,2 x 130 mm

erő-út-számítás Nyomórugó D-233T-10

Érdeklődési képlet Nyomórugó D-233T-10 Tavaszi acél Ø 1,8 x 13,2 x 130 mm

Érdeklődési képlet Nyomórugó D-233T-10

Hasonló nyomórugók a Nyomórugó D-233T-10 Tavaszi acél Ø 1,8 x 13,2 x 130 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-233T-10	EN 10270-1	1,8	15	130	111,088	63,11	66,89	28	1,661	100,0 \| 100,0 \| 100,0 \| 100,0
VD-233T-10	1.4310	1,8	15	130	95,413	63,11	66,89	28	1,426	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-184A	17,25	140	0,328	EN 10270-1	34,917	33,62	106,38	50,0 \| 83,1 \| 47,2 \| 19,8
D-179J-14	15,9	125	0,368	EN 10270-1	38,258	21,06	103,94	51,8 \| 83,9 \| 49,4 \| 22,2
D-179J-05	14	142	0,376	EN 10270-1	42,522	28,78	113,22	51,1 \| 82,0 \| 48,7 \| 22,6
D-185J	15	125	0,467	EN 10270-1	41,817	35,4	89,6	57,6 \| 88,5 \| 56,1 \| 28,1
D-184	17,25	140	0,486	EN 10270-1	51,881	33,2	106,8	55,7 \| 83,1 \| 54,7 \| 29,3
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	58,9 \| 85,2 \| 60,5 \| 31,1
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	58,2 \| 85,0 \| 58,5 \| 31,2
D-190A	13,75	130	0,566	EN 10270-1	52,264	37,66	92,34	60,3 \| 87,0 \| 59,7 \| 34,1
D-207JZ	18,5	129	0,567	EN 10270-1	51,142	38,87	90,13	60,7 \| 87,9 \| 60,1 \| 34,2
D-190	13,75	130	0,688	EN 10270-1	66,425	33,5	96,5	64,3 \| 87,0 \| 64,6 \| 41,4
D-206D-04	17,4	122	0,764	EN 10270-1	71,47	28,5	93,5	66,6 \| 85,9 \| 67,9 \| 46,0
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	75,0 \| 86,2 \| 78,4 \| 60,4
D-217E	17	116	1,179	EN 10270-1	96,796	33,93	82,07	81,4 \| 88,8 \| 84,3 \| 71,0
D-222A	14,1	115	1,519	EN 10270-1	104,684	46,1	68,9	92,5 \| 90,5 \| 95,7 \| 91,5
D-233T-10	15	130	1,661	EN 10270-1	111,088	63,11	66,89	100,0 \| 100,0 \| 100,0 \| 100,0
D-222	14,1	115	1,848	EN 10270-1	133,408	42,8	72,2	89,4 \| 90,5 \| 88,0 \| 89,9
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	72,8 \| 94,1 \| 74,0 \| 50,4
D-252A-10	14,8	102	3,307	EN 10270-1	143,583	58,59	43,41	70,1 \| 89,0 \| 71,1 \| 50,2
D-257A	14,5	105	3,709	EN 10270-1	181,242	56,14	48,86	67,0 \| 89,1 \| 67,2 \| 44,8
D-252AE	15	98	4,01	EN 10270-1	204,35	47,04	50,96	65,1 \| 88,5 \| 65,3 \| 41,4
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	63,0 \| 84,4 \| 66,2 \| 38,5
D-257	14,5	105	4,511	EN 10270-1	250,368	49,5	55,5	63,2 \| 89,1 \| 63,7 \| 36,8
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	59,7 \| 84,4 \| 63,2 \| 31,6
D-263V-18	15,2	102	6,715	EN 10270-1	210,745	70,62	31,38	52,9 \| 84,0 \| 49,8 \| 24,7
D-288A	15	98	9,056	EN 10270-1	262,753	68,98	29,02	47,9 \| 82,5 \| 42,8 \| 18,3
D-288	15	98	11,014	EN 10270-1	444,843	57,61	40,39	46,7 \| 82,5 \| 42,7 \| 15,1
D-288T-10	15	102	17,242	EN 10270-1	572,529	68,79	33,21	41,7 \| 80,9 \| 34,5 \| 9,6

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó D-233T-10

Származási ország: DE, German; Nyomórugó D-233T-10

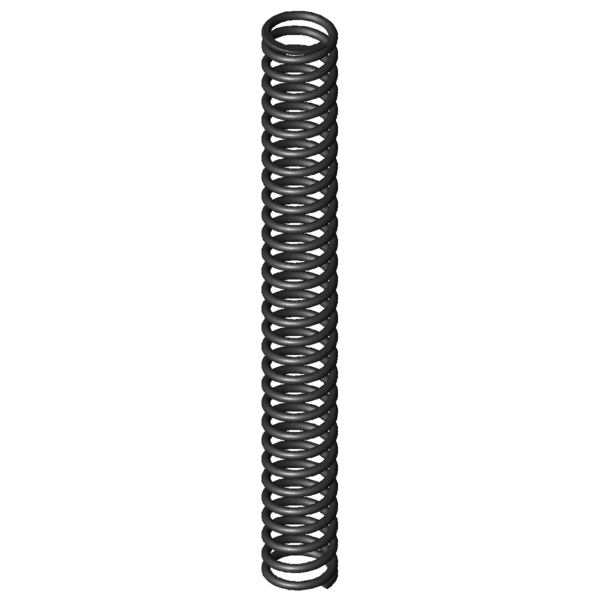

Termékkép - nyomórugók D-233T-10
