Nyomórugó D-233T-14 Tavaszi acél Ø 1,8 x 11,2 x 19 mm

árlépcsők - Nyomórugó D-233T-14

mennyiség	egységár (EUR)
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Nyomórugó Vétel

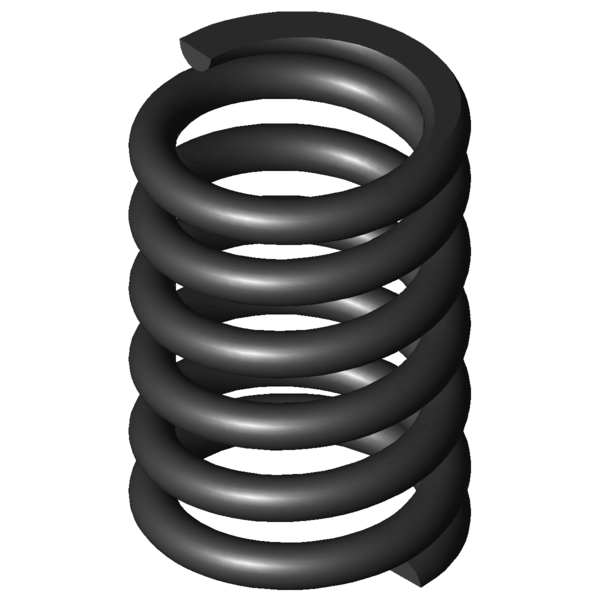

Termékkép Nyomórugó D-233T-14

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-233T-14

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	11,2	mm	Átlagos tekervényátmérő
De	13	mm	Tekervény külső átmérője
Dd	8,9	mm	Legnagyobb tüskeátmérő
Dh	13,6	mm	Legkisebb hüvelyátmérő
L0	19	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	101,833	N	Legnagyobb rugóerő statikus terhelésnél
Ln	12,98	mm	A rugó legkisebb hossza statikus terhelésnél
sn	6,02	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	89,653	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	13,7	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	5,25	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	3,822	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	4,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	16,916	N/mm	Rugóarány
Gew	4,6004	g	A termék tömege
Fntol	11,3	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	11,1	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	F	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-233T-14 Tavaszi acél Ø 1,8 x 11,2 x 19 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-233T-14 Tavaszi acél Ø 1,8 x 11,2 x 19 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-233T-14 Tavaszi acél Ø 1,8 x 11,2 x 19 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-233T-14 Tavaszi acél Ø 1,8 x 11,2 x 19 mm

erő-út-számítás Nyomórugó D-233T-14

Érdeklődési képlet Nyomórugó D-233T-14 Tavaszi acél Ø 1,8 x 11,2 x 19 mm

Érdeklődési képlet Nyomórugó D-233T-14

Hasonló nyomórugók a Nyomórugó D-233T-14 Tavaszi acél Ø 1,8 x 11,2 x 19 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-233T-14	EN 10270-1	1,8	13	19	101,833	12,98	6,02	4,5	16,916	100,0 \| 100,0 \| 100,0 \| 100,0
VD-233T-14	1.4310	1,8	13	19	87,173	13	6	4,5	14,529	92,8 \| 100,0 \| 92,6 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-150B	12,5	21	1,914	EN 10270-1	27,666	6,54	14,46	42,1 \| 80,7 \| 34,4 \| 11,3
D-151	11	17,5	2,911	EN 10270-1	32,382	6,38	11,13	45,9 \| 77,4 \| 42,9 \| 17,2
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	50,8 \| 83,3 \| 47,2 \| 21,7
D-190B	13	18	4,381	EN 10270-1	44,277	7,89	10,11	55,2 \| 88,1 \| 51,5 \| 25,9
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	54,8 \| 85,8 \| 51,7 \| 26,8
D-185K	13,75	16	5,66	EN 10270-1	56,031	6,1	9,9	58,0 \| 82,7 \| 57,9 \| 33,5
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	59,3 \| 83,0 \| 59,5 \| 35,3
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	61,3 \| 83,4 \| 62,6 \| 37,9
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	64,1 \| 83,7 \| 66,5 \| 42,0
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	67,5 \| 89,6 \| 68,3 \| 44,6
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	74,8 \| 90,2 \| 76,4 \| 57,7
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	79,4 \| 91,1 \| 81,8 \| 65,5
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	80,3 \| 89,7 \| 83,4 \| 67,8
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	88,5 \| 92,0 \| 91,2 \| 82,5
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	100,0 \| 100,0 \| 100,0 \| 100,0
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	81,9 \| 91,8 \| 65,3 \| 88,7
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	73,7 \| 93,3 \| 65,1 \| 62,7
D-233A	12	16,9	28,793	EN 10270-1	174,675	10,83	6,07	77,1 \| 93,8 \| 78,7 \| 58,8
D-234BA-12	11	17,5	30,52	EN 10270-1	142,527	12,83	4,67	74,1 \| 92,2 \| 74,5 \| 55,4
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	63,7 \| 89,9 \| 63,3 \| 37,9
D-262C	10,7	20	45,006	EN 10270-1	161,47	16,41	3,59	62,7 \| 89,1 \| 61,4 \| 37,6
D-258	12	18	46,571	EN 10270-1	281,175	11,96	6,04	65,5 \| 92,3 \| 67,9 \| 36,3
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	56,9 \| 86,2 \| 55,3 \| 29,1
D-288B	13	18,8	98,218	EN 10270-1	387,321	14,86	3,94	51,1 \| 90,3 \| 45,9 \| 17,2
D-288U	14	20,5	127,344	EN 10270-1	494,705	16,62	3,88	46,4 \| 83,3 \| 42,5 \| 13,3

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó D-233T-14

Származási ország: DE, German; Nyomórugó D-233T-14
