Nyomórugó D-234B-02 Tavaszi acél Ø 1,8 x 7,4 x 25 mm

árlépcsők - Nyomórugó D-234B-02

mennyiség	egységár (EUR)
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Nyomórugó Vétel

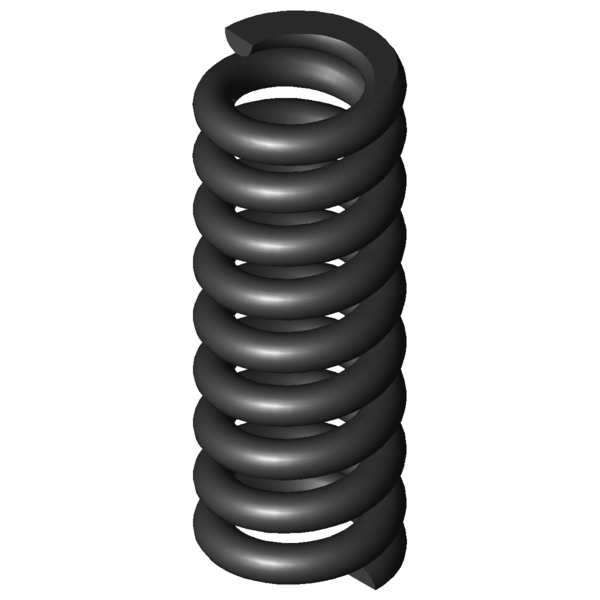

Termékkép Nyomórugó D-234B-02

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-234B-02

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	7,4	mm	Átlagos tekervényátmérő
De	9,2	mm	Tekervény külső átmérője
Dd	5,1	mm	Legnagyobb tüskeátmérő
Dh	9,7	mm	Legkisebb hüvelyátmérő
L0	25	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	218,442	N	Legnagyobb rugóerő statikus terhelésnél
Ln	18,79	mm	A rugó legkisebb hossza statikus terhelésnél
sn	6,21	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	188,611	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	19,64	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	2,81	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	3,093	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	7,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	35,189	N/mm	Rugóarány
Gew	4,4424	g	A termék tömege
Fntol	24,19	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	23,74	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,59	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	F	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-234B-02 Tavaszi acél Ø 1,8 x 7,4 x 25 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-234B-02 Tavaszi acél Ø 1,8 x 7,4 x 25 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-234B-02 Tavaszi acél Ø 1,8 x 7,4 x 25 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-234B-02 Tavaszi acél Ø 1,8 x 7,4 x 25 mm

erő-út-számítás Nyomórugó D-234B-02

Érdeklődési képlet Nyomórugó D-234B-02 Tavaszi acél Ø 1,8 x 7,4 x 25 mm

Érdeklődési képlet Nyomórugó D-234B-02

Hasonló nyomórugók a Nyomórugó D-234B-02 Tavaszi acél Ø 1,8 x 7,4 x 25 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-234B-02	EN 10270-1	1,8	9,2	25	218,442	18,79	6,21	7,5	35,189	100,0 \| 100,0 \| 100,0 \| 100,0
VD-234B-02	1.4310	1,8	9,2	25	187,619	18,79	6,21	7,5	30,223	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-180-12	9	22	3,559	EN 10270-1	31,29	13,21	8,79	45,0 \| 82,3 \| 42,5 \| 10,1
D-180-01	8,3	25	4,206	EN 10270-1	44,729	14,37	10,63	45,1 \| 83,8 \| 39,4 \| 12,0
D-197A	9,25	25	5,715	EN 10270-1	58,063	14,84	10,16	49,9 \| 89,6 \| 43,9 \| 16,2
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	57,4 \| 90,2 \| 58,8 \| 23,3
D-180U-10	8	25	8,398	EN 10270-1	97,229	13,42	11,58	52,5 \| 84,5 \| 49,1 \| 23,9
D-197	9,25	22	8,832	EN 10270-1	101,705	10,48	11,52	53,7 \| 85,6 \| 50,2 \| 25,1
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	57,1 \| 83,3 \| 59,4 \| 28,5
D-207D-02	8,6	25	11,65	EN 10270-1	91,34	17,16	7,84	61,4 \| 90,4 \| 60,5 \| 33,1
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	58,3 \| 83,8 \| 57,7 \| 33,3
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	61,4 \| 91,1 \| 58,8 \| 34,1
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	67,5 \| 92,4 \| 66,5 \| 43,6
D-207KT	8,5	25,6	17,69	EN 10270-1	144,321	17,44	8,16	70,8 \| 91,1 \| 71,1 \| 50,3
D-232A-02	9	25	20,595	EN 10270-1	150,535	17,69	7,31	77,0 \| 95,6 \| 76,9 \| 58,5
D-229	9,6	21,5	23,709	EN 10270-1	196,548	13,21	8,29	80,0 \| 90,2 \| 82,4 \| 67,4
D-234B-02	9,2	25	35,189	EN 10270-1	218,442	18,79	6,21	100,0 \| 100,0 \| 100,0 \| 100,0
D-234D-10	9	26	38,203	EN 10270-1	276,056	18,77	7,23	90,9 \| 98,0 \| 82,5 \| 92,1

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó D-234B-02

Származási ország: DE, German; Nyomórugó D-234B-02
