Nyomórugó D-264 Tavaszi acél Ø 2,5 x 32 x 71,5 mm

árlépcsők - Nyomórugó D-264

mennyiség	egységár (EUR)
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Nyomórugó Vétel

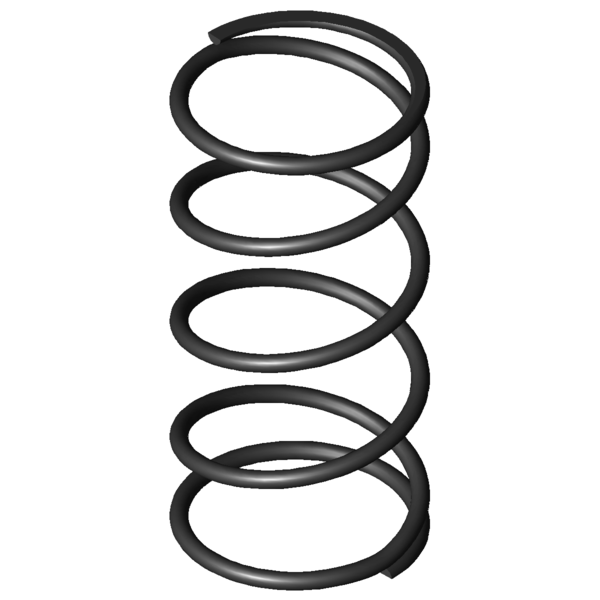

Termékkép Nyomórugó D-264

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-264

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	32	mm	Átlagos tekervényátmérő
De	34,5	mm	Tekervény külső átmérője
Dd	28,7	mm	Legnagyobb tüskeátmérő
Dh	35,3	mm	Legkisebb hüvelyátmérő
L0	71,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	182,514	N	Legnagyobb rugóerő statikus terhelésnél
Ln	18,9	mm	A rugó legkisebb hossza statikus terhelésnél
sn	52,6	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	162,736	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	24,6	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	17,26	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	19,714	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,47	N/mm	Rugóarány
Gew	21,4542	g	A termék tömege
Fntol	11,17	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	11,09	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	H	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-264 Tavaszi acél Ø 2,5 x 32 x 71,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-264 Tavaszi acél Ø 2,5 x 32 x 71,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-264 Tavaszi acél Ø 2,5 x 32 x 71,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-264 Tavaszi acél Ø 2,5 x 32 x 71,5 mm

erő-út-számítás Nyomórugó D-264

Érdeklődési képlet Nyomórugó D-264 Tavaszi acél Ø 2,5 x 32 x 71,5 mm

Érdeklődési képlet Nyomórugó D-264

Hasonló nyomórugók a Nyomórugó D-264 Tavaszi acél Ø 2,5 x 32 x 71,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-264	EN 10270-1	2,5	34,5	71,5	182,514	18,9	52,6	3,5	3,47	100,0 \| 100,0 \| 100,0 \| 100,0
VD-264	1.4310	2,5	34,5	71,5	159,442	18	53,5	3,5	2,98	92,9 \| 100,0 \| 92,8 \| 85,9
VD-264B	1.4310	2,5	34,5	71,5	91,025	23,5	48	5,5	1,897	75,1 \| 100,0 \| 70,6 \| 54,7

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-207JA	35,5	74,5	0,375	EN 10270-1	23,124	12,82	61,68	48,1 \| 84,4 \| 49,0 \| 10,8
D-207JF	34	69,1	0,429	EN 10270-1	24,308	12,47	56,63	50,2 \| 85,1 \| 53,1 \| 12,4
D-234M	30	76	1,35	EN 10270-1	76,502	19,33	56,67	64,4 \| 87,0 \| 67,4 \| 38,9
D-232F	30	69,1	1,363	EN 10270-1	76,642	12,85	56,25	64,1 \| 85,2 \| 67,8 \| 39,3
D-234G	34	78,1	1,421	EN 10270-1	90,551	14,39	63,71	65,7 \| 90,0 \| 66,1 \| 41,0
D-264B	34,5	71,5	2,208	EN 10270-1	105,979	23,5	48	79,4 \| 100,0 \| 74,7 \| 63,6
D-268C	31	69	3,126	EN 10270-1	144,385	22,81	46,19	89,7 \| 95,5 \| 83,5 \| 90,1
D-264	34,5	71,5	3,47	EN 10270-1	182,514	18,9	52,6	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-21	33	72,5	5,557	EN 10270-1	254,919	26,63	45,88	78,1 \| 92,5 \| 79,4 \| 62,4
D-288M	30	70,7	5,658	EN 10270-1	260,136	24,72	45,98	77,3 \| 91,7 \| 78,8 \| 61,3
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	67,9 \| 87,8 \| 68,8 \| 47,3
D-294	35,2	58,5	9,314	EN 10270-1	354,874	20,4	38,1	61,7 \| 86,0 \| 61,9 \| 37,3
D-313J-04	31,6	72,2	10,393	EN 10270-1	341,411	39,35	32,85	59,3 \| 86,7 \| 58,0 \| 33,4
D-313J-03	31,6	62,7	11,992	EN 10270-1	331,418	35,06	27,64	55,2 \| 82,9 \| 53,8 \| 28,9
D-329B	35	76	12,506	EN 10270-1	433,681	41,32	34,68	55,6 \| 85,1 \| 54,0 \| 27,7
D-326	36	79,5	14,471	EN 10270-1	653,91	34,31	45,19	54,5 \| 82,8 \| 56,9 \| 24,0
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	51,4 \| 81,2 \| 49,0 \| 24,0
D-313J-08	28,6	74,6	14,601	EN 10270-1	521,957	38,85	35,75	52,7 \| 82,7 \| 51,5 \| 23,8
D-329B-01	30	70	22,828	EN 10270-1	724,851	38,25	31,75	46,8 \| 82,5 \| 42,8 \| 15,2
D-356	37	75	35,329	EN 10270-1	1168,001	41,94	33,06	42,9 \| 79,5 \| 39,2 \| 9,8
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	39,7 \| 77,1 \| 32,3 \| 9,8
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	40,2 \| 81,2 \| 31,3 \| 8,0
D-361A	30	72	47,941	EN 10270-1	654,697	58,34	13,66	37,6 \| 78,8 \| 26,9 \| 7,2

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-264

Származási ország: DE, German; Nyomórugó D-264
