Nyomórugó D-344A-12 Tavaszi acél Ø 5 x 55 x 80 mm

árlépcsők - Nyomórugó D-344A-12

mennyiség	egységár (EUR)
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Nyomórugó Vétel

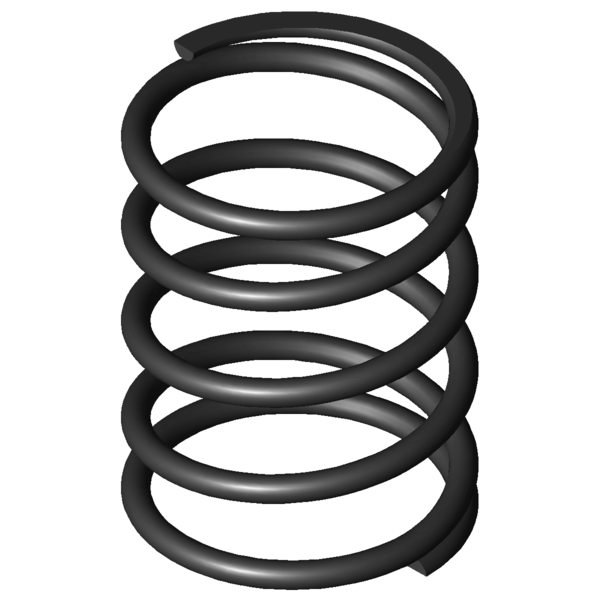

Termékkép Nyomórugó D-344A-12

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-344A-12

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	55	mm	Átlagos tekervényátmérő
De	60	mm	Tekervény külső átmérője
Dd	48,5	mm	Legnagyobb tüskeátmérő
Dh	62,2	mm	Legkisebb hüvelyátmérő
L0	80	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	520,145	N	Legnagyobb rugóerő statikus terhelésnél
Ln	32,43	mm	A rugó legkisebb hossza statikus terhelésnél
sn	47,57	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	493,138	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	34,9	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	28,6	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	21,429	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	10,934	N/mm	Rugóarány
Gew	147,4978	g	A termék tömege
Fntol	36,5	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	36,2	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AC	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-344A-12 Tavaszi acél Ø 5 x 55 x 80 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-344A-12 Tavaszi acél Ø 5 x 55 x 80 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-344A-12 Tavaszi acél Ø 5 x 55 x 80 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-344A-12 Tavaszi acél Ø 5 x 55 x 80 mm

erő-út-számítás Nyomórugó D-344A-12

Érdeklődési képlet Nyomórugó D-344A-12 Tavaszi acél Ø 5 x 55 x 80 mm

Érdeklődési képlet Nyomórugó D-344A-12

Hasonló nyomórugók a Nyomórugó D-344A-12 Tavaszi acél Ø 5 x 55 x 80 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-344A-12	EN 10270-1	5	60	80	520,145	32,43	47,57	3,5	10,934	100,0 \| 100,0 \| 100,0 \| 100,0
VD-344A-12	1.4310	5	60	80	446,563	32,45	47,55	3,5	9,391	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-263V-19	46	87	1,381	EN 10270-1	94,484	18,6	68,4	43,1 \| 72,9 \| 43,9 \| 12,6
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	50,9 \| 77,0 \| 52,2 \| 23,7
D-289C-01	48	76	3,394	EN 10270-1	183,255	22,01	53,99	57,5 \| 79,7 \| 61,7 \| 31,0
D-339J-10	68	91	4,662	EN 10270-1	279,555	31,03	59,97	66,0 \| 88,7 \| 66,5 \| 42,6
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	62,8 \| 77,9 \| 67,0 \| 43,6
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	66,1 \| 84,0 \| 69,5 \| 44,7
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	71,6 \| 86,3 \| 73,8 \| 54,5
D-364R-31	69	88	7,148	EN 10270-1	264,467	51	37	72,9 \| 89,1 \| 64,3 \| 65,4
D-339J-21	58	78	7,795	EN 10270-1	376,4	29,7	48,3	83,8 \| 94,7 \| 85,4 \| 71,3
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	77,1 \| 88,7 \| 47,4 \| 95,1
D-344A-12	60	80	10,934	EN 10270-1	520,145	32,43	47,57	100,0 \| 100,0 \| 100,0 \| 100,0
D-339K	50	74,4	12,671	EN 10270-1	578,56	28,74	45,66	89,3 \| 88,8 \| 92,9 \| 86,3
D-349A-04	50	70	12,704	EN 10270-1	344,411	42,89	27,11	79,3 \| 90,3 \| 61,6 \| 86,1
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	82,9 \| 95,3 \| 78,4 \| 75,1
D-344B	55	66	14,554	EN 10270-1	496,641	31,88	34,13	83,4 \| 91,4 \| 83,6 \| 75,1
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	80,0 \| 94,9 \| 78,6 \| 66,5
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	76,6 \| 91,7 \| 77,7 \| 60,4
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	73,5 \| 93,5 \| 74,2 \| 52,9
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	71,4 \| 91,9 \| 73,9 \| 48,2
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	67,6 \| 86,1 \| 69,9 \| 46,8
D-375	56,3	80	36,682	EN 10270-1	1506,22	38,94	41,06	60,4 \| 91,1 \| 60,4 \| 29,8
D-374B	56,3	64	36,682	EN 10270-1	919,309	38,94	25,06	56,3 \| 84,4 \| 54,6 \| 29,8
D-389L	50	89	55,936	EN 10270-1	1704,417	58,53	30,47	49,5 \| 81,5 \| 47,3 \| 19,5
D-405A	58	98	60,695	EN 10270-1	1882,881	66,98	31,02	48,2 \| 80,3 \| 46,4 \| 18,0
D-405	58	75	95,378	EN 10270-1	2533,188	48,44	26,56	44,7 \| 84,3 \| 38,2 \| 11,5
D-404A	58	68	95,378	EN 10270-1	1865,54	48,44	19,56	42,5 \| 81,4 \| 34,5 \| 11,5

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó D-344A-12

Származási ország: DE, German; Nyomórugó D-344A-12
