Nyomórugó D-364R-84 Tavaszi acél Ø 6 x 40 x 220 mm

árlépcsők - Nyomórugó D-364R-84

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Nyomórugó Vétel

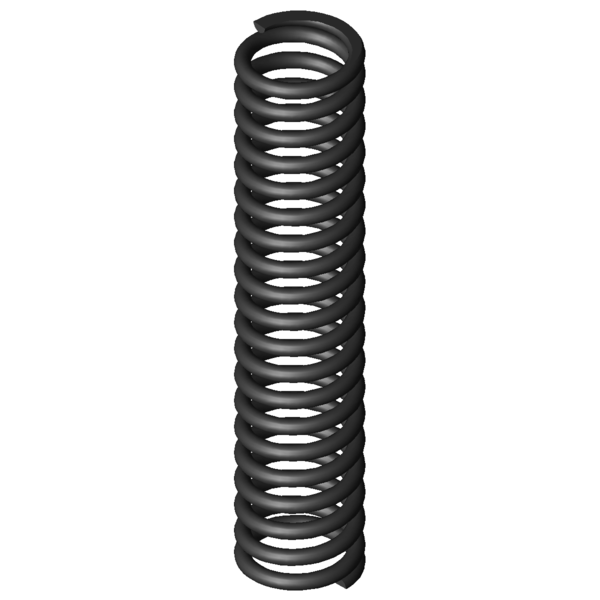

Termékkép Nyomórugó D-364R-84

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-364R-84

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	46	mm	Tekervény külső átmérője
Dd	32,9	mm	Legnagyobb tüskeátmérő
Dh	47,2	mm	Legkisebb hüvelyátmérő
L0	220	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	101,3	mm	Kitörési hossz
Fn	875,368	N	Legnagyobb rugóerő statikus terhelésnél
Ln	141,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	78,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	772,219	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	150,75	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	69	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,568	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	18,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	11,151	N/mm	Rugóarány
Gew	575,7535	g	A termék tömege
Fntol	64,65	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	63,45	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,65	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-364R-84 Tavaszi acél Ø 6 x 40 x 220 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-364R-84 Tavaszi acél Ø 6 x 40 x 220 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-364R-84 Tavaszi acél Ø 6 x 40 x 220 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-364R-84 Tavaszi acél Ø 6 x 40 x 220 mm

erő-út-számítás Nyomórugó D-364R-84

Érdeklődési képlet Nyomórugó D-364R-84 Tavaszi acél Ø 6 x 40 x 220 mm

Érdeklődési képlet Nyomórugó D-364R-84

Hasonló nyomórugók a Nyomórugó D-364R-84 Tavaszi acél Ø 6 x 40 x 220 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-364R-84	EN 10270-1	6	46	220	875,368	141,5	78,5	18,5	11,151	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-84	1.4310	6	46	220	751,85	141,5	78,5	18,5	9,578	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	41,1 \| 79,4 \| 34,2 \| 9,6
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	47,7 \| 82,2 \| 43,3 \| 17,5
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	46,2 \| 77,9 \| 43,2 \| 17,6
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	48,8 \| 83,7 \| 43,8 \| 19,0
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	50,4 \| 85,3 \| 46,1 \| 19,8
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	50,5 \| 82,5 \| 47,0 \| 22,0
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	56,3 \| 85,3 \| 54,5 \| 29,2
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	63,5 \| 84,0 \| 64,7 \| 41,9
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	70,7 \| 91,4 \| 72,4 \| 48,2
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	80,4 \| 91,4 \| 78,4 \| 71,4
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	84,0 \| 86,5 \| 88,0 \| 77,4
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	86,7 \| 91,9 \| 82,9 \| 85,3
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	89,7 \| 90,5 \| 91,4 \| 87,1
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	84,2 \| 86,5 \| 71,9 \| 94,2
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	81,1 \| 94,4 \| 66,5 \| 82,3
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	72,3 \| 91,4 \| 69,3 \| 56,2
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	72,4 \| 94,4 \| 67,1 \| 55,6
D-364R-11	39	203	21,727	EN 10270-1	1835,921	118,5	84,5	71,0 \| 91,2 \| 70,3 \| 51,3
D-389A	38,3	225	21,767	EN 10270-1	1109,881	174,01	50,99	71,7 \| 92,1 \| 71,9 \| 51,2
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	65,4 \| 93,0 \| 60,1 \| 43,3
D-389	38,3	225	26,473	EN 10270-1	2109,513	145,32	79,68	68,1 \| 92,1 \| 70,0 \| 42,1
D-389N-04	46	194	31,719	EN 10270-1	2399,97	118,34	75,66	64,3 \| 91,3 \| 66,4 \| 35,2
D-389A-11	39	203	34,811	EN 10270-1	1968,148	146,46	56,54	59,7 \| 88,9 \| 58,3 \| 32,0
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	59,4 \| 86,5 \| 60,1 \| 31,6
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	53,1 \| 85,7 \| 52,3 \| 21,4
D-414AE	42	200	75,834	EN 10270-1	4380,577	142,23	57,77	49,1 \| 85,7 \| 46,8 \| 14,7
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	43,4 \| 81,4 \| 38,0 \| 10,9

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó D-364R-84

Származási ország: DE, German; Nyomórugó D-364R-84
