Nyomórugó D-369E Tavaszi acél Ø 6,3 x 72 x 210 mm

árlépcsők - Nyomórugó D-369E

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Nyomórugó Vétel

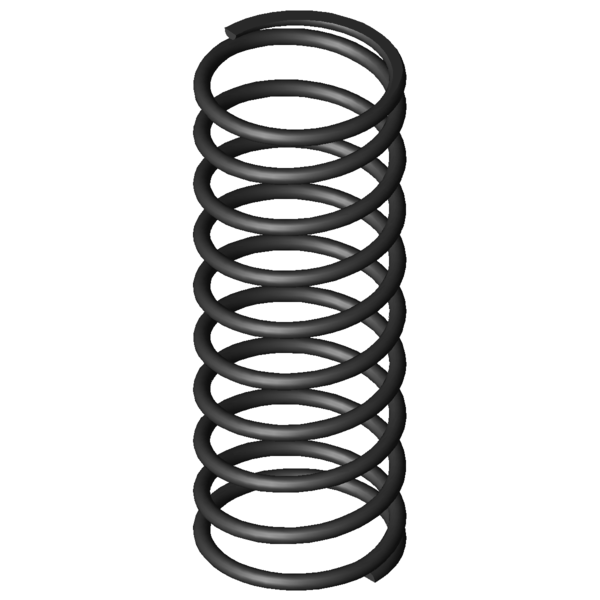

Termékkép Nyomórugó D-369E

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-369E

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	72	mm	Átlagos tekervényátmérő
De	78,3	mm	Tekervény külső átmérője
Dd	64,3	mm	Legnagyobb tüskeátmérő
Dh	81,9	mm	Legkisebb hüvelyátmérő
L0	210	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	647,476	N	Legnagyobb rugóerő statikus terhelésnél
Ln	82	mm	A rugó legkisebb hossza statikus terhelésnél
sn	128	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	607,008	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	90	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	100	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	23,965	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,058	N/mm	Rugóarány
Gew	585,2253	g	A termék tömege
Fntol	43,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	42,5	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	6,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-369E Tavaszi acél Ø 6,3 x 72 x 210 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-369E Tavaszi acél Ø 6,3 x 72 x 210 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-369E Tavaszi acél Ø 6,3 x 72 x 210 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-369E Tavaszi acél Ø 6,3 x 72 x 210 mm

erő-út-számítás Nyomórugó D-369E

Érdeklődési képlet Nyomórugó D-369E Tavaszi acél Ø 6,3 x 72 x 210 mm

Érdeklődési képlet Nyomórugó D-369E

Hasonló nyomórugók a Nyomórugó D-369E Tavaszi acél Ø 6,3 x 72 x 210 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-369E	EN 10270-1	6,3	78,3	210	647,476	82	128	8,5	5,058	100,0 \| 100,0 \| 100,0 \| 100,0
VD-369E	1.4310	6,3	78,3	210	555,897	82,05	127,95	8,5	4,345	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-313S-01	70	203	1,649	EN 10270-1	266,891	41,18	161,82	58,7 \| 83,2 \| 60,2 \| 32,6
D-313T	70	233	1,649	EN 10270-1	316,372	41,18	191,82	57,1 \| 81,0 \| 57,8 \| 32,6
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	65,2 \| 87,0 \| 65,7 \| 42,9
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	65,4 \| 81,8 \| 71,2 \| 43,1
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	65,5 \| 84,9 \| 66,9 \| 44,7
D-364R-58	90	210	2,621	EN 10270-1	332,592	83,09	126,91	73,7 \| 94,1 \| 75,3 \| 51,8
D-364R-33	69	200	3,145	EN 10270-1	309,3	101,66	98,34	71,7 \| 90,7 \| 62,3 \| 62,2
D-339Z-02	75	178	3,375	EN 10270-1	437,637	48,34	129,67	78,8 \| 86,6 \| 83,2 \| 66,7
D-339W	85	164	3,553	EN 10270-1	454,906	35,97	128,03	79,5 \| 83,2 \| 85,1 \| 70,2
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	84,1 \| 94,0 \| 85,4 \| 72,9
D-364E-14	70	220	4,087	EN 10270-1	604,612	72,07	147,93	87,2 \| 90,7 \| 90,0 \| 80,8
D-364E-06	80	165	4,099	EN 10270-1	460,737	52,6	112,4	82,8 \| 87,9 \| 79,5 \| 81,0
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	90,8 \| 95,0 \| 91,7 \| 85,8
D-341	68	180	4,63	EN 10270-1	616,696	46,8	133,2	90,4 \| 84,0 \| 95,7 \| 91,5
D-369E	78,3	210	5,058	EN 10270-1	647,476	82	128	100,0 \| 100,0 \| 100,0 \| 100,0
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	86,4 \| 95,4 \| 75,1 \| 88,8
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	85,6 \| 87,5 \| 85,8 \| 83,4
D-364R-61	77	153	6,707	EN 10270-1	655,744	55,23	97,77	83,9 \| 88,8 \| 87,6 \| 75,4
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	76,1 \| 92,6 \| 68,7 \| 67,0
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	79,4 \| 92,9 \| 80,5 \| 64,7
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	77,7 \| 89,5 \| 81,0 \| 62,7
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	72,3 \| 89,5 \| 65,8 \| 61,8
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	66,3 \| 90,3 \| 68,4 \| 40,1
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	60,4 \| 84,5 \| 62,6 \| 34,1
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	57,4 \| 89,0 \| 57,4 \| 25,8
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	52,8 \| 80,4 \| 53,7 \| 24,2
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	45,2 \| 83,8 \| 40,6 \| 11,1
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	44,8 \| 83,8 \| 40,1 \| 10,6
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	43,1 \| 84,4 \| 37,4 \| 7,6
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	41,5 \| 81,9 \| 36,0 \| 6,4

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó D-369E

Származási ország: DE, German; Nyomórugó D-369E
