Nyomórugó D-389R Tavaszi acél Ø 7 x 27 x 166 mm

árlépcsők - Nyomórugó D-389R

mennyiség	egységár (EUR)
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Nyomórugó Vétel

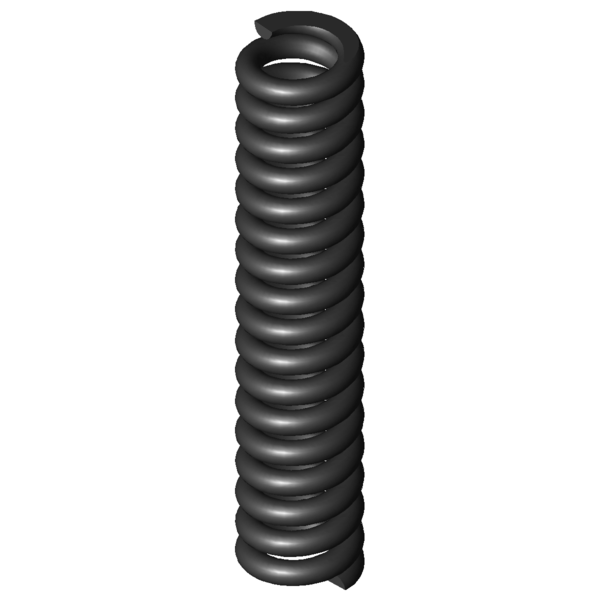

Termékkép Nyomórugó D-389R

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-389R

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	7	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	27	mm	Átlagos tekervényátmérő
De	34	mm	Tekervény külső átmérője
Dd	19	mm	Legnagyobb tüskeátmérő
Dh	35,2	mm	Legkisebb hüvelyátmérő
L0	166	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	103,5	mm	Kitörési hossz
Fn	2423,572	N	Legnagyobb rugóerő statikus terhelésnél
Ln	135,77	mm	A rugó legkisebb hossza statikus terhelésnél
sn	30,23	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1891,319	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	142,41	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	17,32	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,258	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	15,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	80,175	N/mm	Rugóarány
Gew	451,5627	g	A termék tömege
Fntol	363,45	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	283,65	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	8,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AM	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-389R Tavaszi acél Ø 7 x 27 x 166 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-389R Tavaszi acél Ø 7 x 27 x 166 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-389R Tavaszi acél Ø 7 x 27 x 166 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-389R Tavaszi acél Ø 7 x 27 x 166 mm

erő-út-számítás Nyomórugó D-389R

Érdeklődési képlet Nyomórugó D-389R Tavaszi acél Ø 7 x 27 x 166 mm

Érdeklődési képlet Nyomórugó D-389R

Hasonló nyomórugók a Nyomórugó D-389R Tavaszi acél Ø 7 x 27 x 166 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-389R	EN 10270-1	7	34	166	2423,572	135,77	30,23	15,5	80,175	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389R	1.4310	7	34	166	2081,596	135,77	30,23	15,5	68,862	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	39,7 \| 83,1 \| 28,2 \| 7,9
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	48,1 \| 86,6 \| 44,7 \| 13,1
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	46,9 \| 83,7 \| 40,7 \| 16,2
D-359A-08	34	186	14,504	EN 10270-1	1050,923	113,54	72,46	64,0 \| 84,5 \| 65,7 \| 41,7
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	50,1 \| 86,6 \| 44,4 \| 19,4
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	52,0 \| 90,5 \| 45,2 \| 20,4
D-364N	38	177	17,52	EN 10270-1	1187,161	109,24	67,76	70,4 \| 88,9 \| 71,9 \| 50,3
D-364A	30	180	18,111	EN 10270-1	761,233	137,97	42,03	52,7 \| 84,0 \| 51,7 \| 22,6
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	52,8 \| 86,7 \| 48,5 \| 23,3
D-364	30	180	22,027	EN 10270-1	1426,938	115,22	64,78	54,7 \| 84,0 \| 52,8 \| 27,5
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	57,2 \| 85,3 \| 55,5 \| 30,8
D-388	38,3	155	39,18	EN 10270-1	2065,885	102,27	52,73	70,3 \| 90,7 \| 71,3 \| 48,9
D-389A-21	37,8	150	41,076	EN 10270-1	1964,331	102,18	47,82	71,2 \| 90,1 \| 72,1 \| 51,2
D-364R-18	28	170	44,238	EN 10270-1	1969,525	125,48	44,52	72,0 \| 86,2 \| 74,6 \| 55,2
D-389R	34	166	80,175	EN 10270-1	2423,572	135,77	30,23	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 14

Vámtarifaszám: 73202081; Nyomórugó D-389R

Származási ország: DE, German; Nyomórugó D-389R
