Nyomórugó D-389RG Tavaszi acél Ø 7 x 21 x 510 mm

árlépcsők - Nyomórugó D-389RG

mennyiség	egységár (EUR)
1	28,6200 EUR
2	22,8000 EUR
3	21,1300 EUR
7	19,5000 EUR
17	18,2300 EUR
37	16,3700 EUR
75	16,0500 EUR
125	16,1241 EUR
175	15,9734 EUR
250	15,7036 EUR
350	14,8357 EUR

Nyomórugó Vétel

Termékkép Nyomórugó D-389RG

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-389RG

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	7	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	21	mm	Átlagos tekervényátmérő
De	28	mm	Tekervény külső átmérője
Dd	13	mm	Legnagyobb tüskeátmérő
Dh	29,3	mm	Legkisebb hüvelyátmérő
L0	510	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	500,36	mm	Kitörési hossz
Fn	4366,224	N	Legnagyobb rugóerő statikus terhelésnél
Ln	423,21	mm	A rugó legkisebb hossza statikus terhelésnél
sn	86,79	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	3119,136	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	448	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	24,47	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	9,581	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	52,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	50,309	N/mm	Rugóarány
Gew	1093,7853	g	A termék tömege
Fntol	654,9	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	497,4	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,84	mm	(+/-) tekervényátmérő tűréshatára
L0tol	25,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	BB	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-389RG Tavaszi acél Ø 7 x 21 x 510 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-389RG Tavaszi acél Ø 7 x 21 x 510 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-389RG Tavaszi acél Ø 7 x 21 x 510 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-389RG Tavaszi acél Ø 7 x 21 x 510 mm

erő-út-számítás Nyomórugó D-389RG

Érdeklődési képlet Nyomórugó D-389RG Tavaszi acél Ø 7 x 21 x 510 mm

Érdeklődési képlet Nyomórugó D-389RG

Hasonló nyomórugók a Nyomórugó D-389RG Tavaszi acél Ø 7 x 21 x 510 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-389RG	EN 10270-1	7	28	510	4366,224	423,21	86,79	52,5	50,309	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389RG	1.4310	7	28	510	3750,131	423,21	86,79	52,5	43,21	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	30,4 \| 60,3 \| 28,5 \| 2,2
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	30,4 \| 60,3 \| 28,1 \| 2,7
D-329BE	35	450	1,577	EN 10270-1	280,452	272,2	177,8	35,3 \| 75,1 \| 27,6 \| 3,1
D-329BH	34	330	2,646	EN 10270-1	394,525	180,92	149,08	35,7 \| 68,1 \| 33,6 \| 5,3
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	37,1 \| 61,4 \| 44,0 \| 6,0
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	36,4 \| 61,4 \| 40,5 \| 7,3
D-334A-10	27	505	4,42	EN 10270-1	953,748	289,2	215,8	41,3 \| 84,2 \| 31,0 \| 8,8
D-334A	29	185	7,418	EN 10270-1	539,508	112,27	72,73	42,0 \| 63,3 \| 48,1 \| 14,7
D-339A-10	21	505	7,749	EN 10270-1	1282,532	339,5	165,5	44,5 \| 77,1 \| 40,9 \| 15,4
D-334	29	185	9,022	EN 10270-1	823,409	93,74	91,26	46,1 \| 63,3 \| 57,0 \| 17,9
D-359A-20	32	300	13,479	EN 10270-1	1504,887	188,35	111,65	51,8 \| 72,6 \| 56,1 \| 26,8
D-364R-21	28	375	20,208	EN 10270-1	2291,209	261,62	113,38	62,9 \| 84,0 \| 64,5 \| 40,2
D-364R-20	28	345	20,719	EN 10270-1	1855,849	255,43	89,57	64,3 \| 82,1 \| 69,7 \| 41,2
D-364R-18	28	170	44,238	EN 10270-1	1969,525	125,48	44,52	68,9 \| 70,6 \| 48,2 \| 87,9
D-389RG	28	510	50,309	EN 10270-1	4366,224	423,21	86,79	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 14

Vámtarifaszám: 73202081; Nyomórugó D-389RG

Származási ország: DE, German; Nyomórugó D-389RG

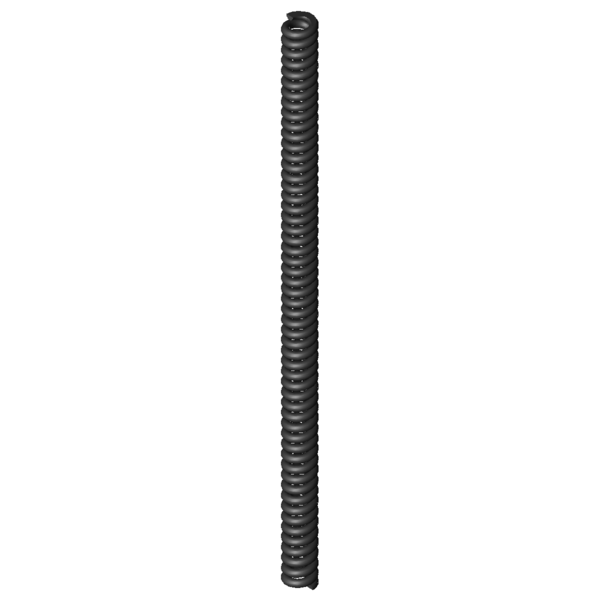

Termékkép - nyomórugók D-389RG
