Nyomórugó D-414AC Tavaszi acél Ø 8 x 34 x 110 mm

árlépcsők - Nyomórugó D-414AC

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Nyomórugó Vétel

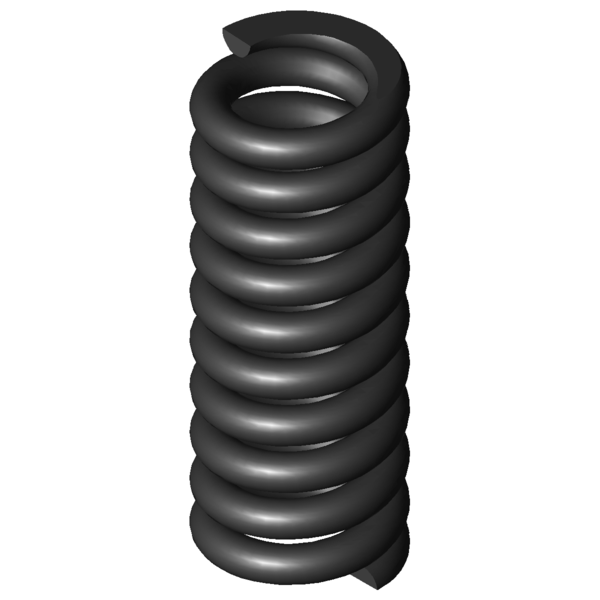

Termékkép Nyomórugó D-414AC

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-414AC

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	34	mm	Átlagos tekervényátmérő
De	42	mm	Tekervény külső átmérője
Dd	25	mm	Legnagyobb tüskeátmérő
Dh	43,2	mm	Legkisebb hüvelyátmérő
L0	110	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	2168,015	N	Legnagyobb rugóerő statikus terhelésnél
Ln	92,64	mm	A rugó legkisebb hossza statikus terhelésnél
sn	17,36	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1628,731	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	96,96	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	13,04	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	12	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	124,903	N/mm	Rugóarány
Gew	445,6238	g	A termék tömege
Fntol	272	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	264	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,82	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-414AC Tavaszi acél Ø 8 x 34 x 110 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-414AC Tavaszi acél Ø 8 x 34 x 110 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-414AC Tavaszi acél Ø 8 x 34 x 110 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-414AC Tavaszi acél Ø 8 x 34 x 110 mm

erő-út-számítás Nyomórugó D-414AC

Érdeklődési képlet Nyomórugó D-414AC Tavaszi acél Ø 8 x 34 x 110 mm

Érdeklődési képlet Nyomórugó D-414AC

Hasonló nyomórugók a Nyomórugó D-414AC Tavaszi acél Ø 8 x 34 x 110 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-414AC	EN 10270-1	8	42	110	2168,015	92,64	17,36	8,5	124,903	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414AC	1.4310	8	42	110	1862,098	92,64	17,36	8,5	107,278	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	44,6 \| 80,9 \| 38,4 \| 14,5
D-357	37	110	22,86	EN 10270-1	1157,61	59,36	50,64	48,6 \| 83,5 \| 43,8 \| 18,3
D-364R-82	46	102	24,27	EN 10270-1	740,242	71,5	30,5	50,4 \| 86,3 \| 45,5 \| 19,4
D-364M	38	113	28,585	EN 10270-1	1194,538	71,21	41,79	52,2 \| 85,5 \| 48,3 \| 22,9
D-364J-10	42	102	29,494	EN 10270-1	1454,422	52,69	49,31	54,0 \| 87,2 \| 51,1 \| 23,6
D-381A	46,3	100	29,501	EN 10270-1	745,094	74,74	25,26	54,0 \| 86,8 \| 51,5 \| 23,6
D-364R-07	39	115	39,38	EN 10270-1	1839,045	68,3	46,7	59,8 \| 87,0 \| 61,0 \| 31,5
D-364R-92	39	100	43,223	EN 10270-1	1278,781	70,41	29,59	59,9 \| 86,3 \| 58,8 \| 34,6
D-364R-06	39	102	45,006	EN 10270-1	1845,233	61	41	61,9 \| 86,0 \| 63,7 \| 36,0
D-387	38,3	110	57,618	EN 10270-1	2098,612	73,58	36,42	69,5 \| 90,0 \| 72,2 \| 46,1
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	69,4 \| 92,9 \| 68,0 \| 47,2
D-389A-07	39	115	64,126	EN 10270-1	1883,135	85,63	29,37	71,7 \| 90,8 \| 73,0 \| 51,3
D-389A-06	39	102	71,67	EN 10270-1	1717,915	78,03	23,97	74,3 \| 89,8 \| 75,8 \| 57,4
D-409B	50	110	86,65	EN 10270-1	3002,418	75,35	34,65	75,1 \| 94,7 \| 61,2 \| 69,4
D-414AC	42	110	124,903	EN 10270-1	2168,015	92,64	17,36	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 14

Vámtarifaszám: 73202081; Nyomórugó D-414AC

Származási ország: DE, German; Nyomórugó D-414AC
