Nyomórugó D-414M-02 Tavaszi acél Ø 9 x 48 x 138 mm

árlépcsők - Nyomórugó D-414M-02

mennyiség	egységár (EUR)
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9440 EUR
175	4,8928 EUR
250	4,7033 EUR
350	4,5611 EUR

Nyomórugó Vétel

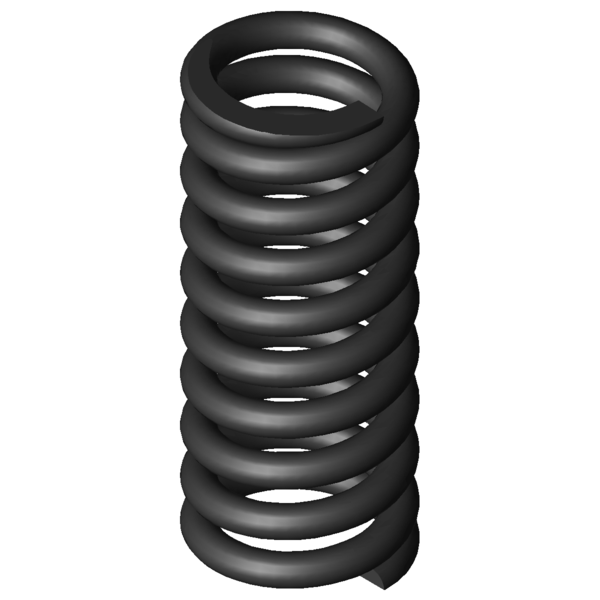

Termékkép Nyomórugó D-414M-02

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-414M-02

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	9	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	48	mm	Átlagos tekervényátmérő
De	57	mm	Tekervény külső átmérője
Dd	37,8	mm	Legnagyobb tüskeátmérő
Dh	58,4	mm	Legkisebb hüvelyátmérő
L0	138	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	2850,281	N	Legnagyobb rugóerő statikus terhelésnél
Ln	100,27	mm	A rugó legkisebb hossza statikus terhelésnél
sn	37,73	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	2462,115	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	105,41	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	21,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	16,125	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	75,548	N/mm	Rugóarány
Gew	758,3094	g	A termék tömege
Fntol	229	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	223	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AR	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-414M-02 Tavaszi acél Ø 9 x 48 x 138 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-414M-02 Tavaszi acél Ø 9 x 48 x 138 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-414M-02 Tavaszi acél Ø 9 x 48 x 138 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-414M-02 Tavaszi acél Ø 9 x 48 x 138 mm

erő-út-számítás Nyomórugó D-414M-02

Érdeklődési képlet Nyomórugó D-414M-02 Tavaszi acél Ø 9 x 48 x 138 mm

Érdeklődési képlet Nyomórugó D-414M-02

Hasonló nyomórugók a Nyomórugó D-414M-02 Tavaszi acél Ø 9 x 48 x 138 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-414M-02	EN 10270-1	9	57	138	2850,281	100,27	37,73	8	75,548	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M-02	1.4310	9	57	138	2448,094	100,27	37,73	8	64,888	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-364G	60	128	10,47	EN 10270-1	829,99	48,73	79,27	45,1 \| 83,0 \| 38,4 \| 13,9
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	44,1 \| 76,2 \| 41,3 \| 14,6
D-352	45	140	11,704	EN 10270-1	926,636	60,83	79,17	44,4 \| 77,7 \| 40,1 \| 15,5
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	47,4 \| 81,4 \| 43,3 \| 17,4
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	48,2 \| 81,0 \| 44,7 \| 18,9
D-364R-71	61	120	14,429	EN 10270-1	974,502	52,46	67,54	48,8 \| 82,4 \| 45,0 \| 19,1
D-376A	56,3	140	15,104	EN 10270-1	958,149	76,56	63,44	51,9 \| 89,1 \| 46,5 \| 20,0
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	56,9 \| 84,0 \| 55,9 \| 30,9
D-382	46,3	135	29,501	EN 10270-1	1777,615	74,74	60,26	61,5 \| 83,0 \| 62,5 \| 39,0
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	64,6 \| 89,2 \| 64,4 \| 40,2
D-389M	50	145	32,384	EN 10270-1	1751,521	90,91	54,09	65,1 \| 86,9 \| 65,6 \| 42,9
D-406A	58	147	39,273	EN 10270-1	2050,686	94,78	52,22	72,6 \| 93,7 \| 72,1 \| 52,0
D-407	58	160	39,273	EN 10270-1	2561,24	94,78	65,22	72,3 \| 91,1 \| 73,9 \| 52,0
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	86,3 \| 89,0 \| 89,7 \| 80,3
D-414M-02	57	138	75,548	EN 10270-1	2850,281	100,27	37,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-412	48	135	76,706	EN 10270-1	3194,8	93,35	41,65	92,9 \| 90,3 \| 89,9 \| 98,5
D-437	60	165	95,882	EN 10270-1	4632,316	116,69	48,31	79,4 \| 89,5 \| 69,8 \| 78,8
D-445	55	140	139,746	EN 10270-1	4132,296	110,43	29,57	74,3 \| 95,0 \| 73,7 \| 54,1
D-436	60	110	148,182	EN 10270-1	4065,739	82,56	27,44	70,2 \| 88,2 \| 71,4 \| 51,0
D-502	60	120	230,509	EN 10270-1	6834,412	90,35	29,65	60,3 \| 87,9 \| 60,1 \| 32,8

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó D-414M-02

Származási ország: DE, German; Nyomórugó D-414M-02
