Nyomórugó VD-179J-04 Rozsdamentes acél Ø 1,1 x 12,9 x 96,2 mm

árlépcsők - Nyomórugó VD-179J-04

mennyiség	egységár (EUR)
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Nyomórugó Vétel

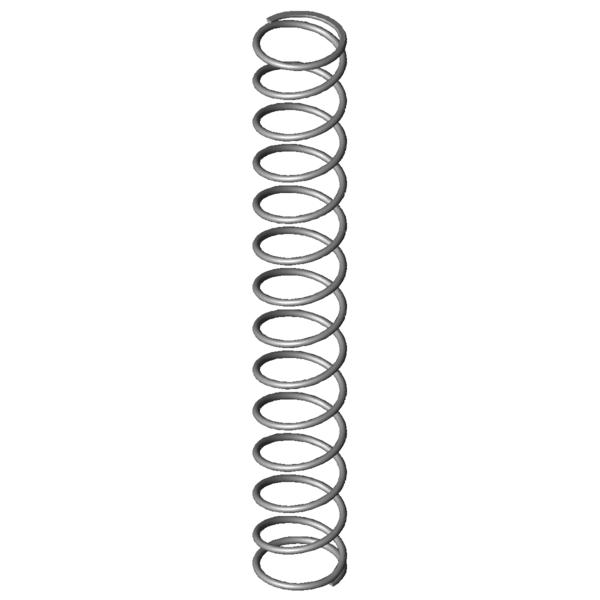

Termékkép Nyomórugó VD-179J-04

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-179J-04

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	1,1	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	12,9	mm	Átlagos tekervényátmérő
De	14	mm	Tekervény külső átmérője
Dd	11,1	mm	Legnagyobb tüskeátmérő
Dh	15	mm	Legkisebb hüvelyátmérő
L0	96,2	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	73,41	mm	Kitörési hossz
Fn	36,302	N	Legnagyobb rugóerő statikus terhelésnél
Ln	20,16	mm	A rugó legkisebb hossza statikus terhelésnél
sn	76,04	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	33,682	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	25,65	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	19,68	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	7,608	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	0,477	N/mm	Rugóarány
Gew	4,4143	g	A termék tömege
Fntol	2,15	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	2,13	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,35	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	J	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-179J-04 Rozsdamentes acél Ø 1,1 x 12,9 x 96,2 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-179J-04 Rozsdamentes acél Ø 1,1 x 12,9 x 96,2 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-179J-04 Rozsdamentes acél Ø 1,1 x 12,9 x 96,2 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-179J-04 Rozsdamentes acél Ø 1,1 x 12,9 x 96,2 mm

erő-út-számítás Nyomórugó VD-179J-04

Érdeklődési képlet Nyomórugó VD-179J-04 Rozsdamentes acél Ø 1,1 x 12,9 x 96,2 mm

Érdeklődési képlet Nyomórugó VD-179J-04

Hasonló nyomórugók a Nyomórugó VD-179J-04 Rozsdamentes acél Ø 1,1 x 12,9 x 96,2 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-179J-04	1.4310	1,1	14	96,2	36,302	20,16	76,04	12,5	0,477	100,0 \| 100,0 \| 100,0 \| 100,0
D-179J-04	EN 10270-1	1,1	14	96,2	42,266	20,16	76,04	12,5	0,556	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-090W-04	11,6	98	0,084	1.4310	7,058	13,5	84,5	50,5 \| 79,4 \| 54,7 \| 17,5
VD-117L	14	99,1	0,164	1.4310	14,113	13,06	86,04	62,6 \| 89,9 \| 63,6 \| 34,4
VD-142C	15	101	0,216	1.4310	18,679	14,35	86,65	68,3 \| 90,1 \| 69,6 \| 45,2
VD-179J-04	14	96,2	0,477	1.4310	36,302	20,16	76,04	100,0 \| 100,0 \| 100,0 \| 100,0
VD-180M-24	15	93	0,552	1.4310	39,269	21,9	71,1	91,1 \| 93,9 \| 93,0 \| 86,4
VD-189A	13,75	90,5	0,591	1.4310	34,937	31,41	59,09	87,0 \| 93,4 \| 87,0 \| 80,7
VD-180Q	13	92,7	0,712	1.4310	47,836	25,56	67,14	80,9 \| 93,6 \| 82,1 \| 67,0
VD-206H	15	105	0,862	1.4310	64,882	29,74	75,26	73,6 \| 87,8 \| 77,5 \| 55,4
VD-189	13,75	90,5	0,875	1.4310	57,269	25,05	65,45	74,2 \| 93,4 \| 74,7 \| 54,6
VD-206G-02	15	93	0,922	1.4310	59,9	28	65	71,5 \| 89,5 \| 73,0 \| 51,8
VD-207J-11	14,5	97	1,222	1.4310	78,189	33,01	63,99	64,7 \| 89,7 \| 65,3 \| 39,1
VD-207J-39	14	95,8	1,226	1.4310	72,802	36,42	59,38	64,6 \| 91,0 \| 64,0 \| 38,9
VD-232T	16	93	1,944	1.4310	104,906	39,04	53,96	53,0 \| 81,8 \| 52,8 \| 24,6
VD-252A-10	14,8	102	2,841	1.4310	123,323	58,59	43,41	47,1 \| 81,3 \| 43,3 \| 16,8
VD-257A	14,5	105	3,186	1.4310	155,668	56,14	48,86	46,6 \| 81,1 \| 43,8 \| 15,0
VD-252A-09	14,8	89	3,338	1.4310	128,649	50,46	38,54	44,8 \| 80,7 \| 39,5 \| 14,3
VD-252AE	15	98	3,445	1.4310	175,515	47,04	50,96	46,6 \| 82,2 \| 43,9 \| 13,9
VD-252AD	15	87,4	3,862	1.4310	173,824	42,39	45,01	44,0 \| 79,7 \| 40,0 \| 12,4
VD-257	14,5	105	3,875	1.4310	215,621	49,35	55,65	46,1 \| 81,1 \| 45,0 \| 12,3

Hasonló fémrugók száma: 18

Vámtarifaszám: 73202081; Nyomórugó VD-179J-04

Származási ország: DE, German; Nyomórugó VD-179J-04
