Nyomórugó VD-262A-10 Rozsdamentes acél Ø 2 x 9 x 20 mm

árlépcsők - Nyomórugó VD-262A-10

mennyiség	egységár (EUR)
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-262A-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-262A-10

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	9	mm	Átlagos tekervényátmérő
De	11	mm	Tekervény külső átmérője
Dd	6,4	mm	Legnagyobb tüskeátmérő
Dh	11,7	mm	Legkisebb hüvelyátmérő
L0	20	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	180,377	N	Legnagyobb rugóerő statikus terhelésnél
Ln	15,3	mm	A rugó legkisebb hossza statikus terhelésnél
sn	4,7	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	155,171	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	15,96	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	2,64	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	3,6	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	38,409	N/mm	Rugóarány
Gew	4,915	g	A termék tömege
Fntol	26,39	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	25,95	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	G	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-262A-10 Rozsdamentes acél Ø 2 x 9 x 20 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-262A-10 Rozsdamentes acél Ø 2 x 9 x 20 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-262A-10 Rozsdamentes acél Ø 2 x 9 x 20 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-262A-10 Rozsdamentes acél Ø 2 x 9 x 20 mm

erő-út-számítás Nyomórugó VD-262A-10

Érdeklődési képlet Nyomórugó VD-262A-10 Rozsdamentes acél Ø 2 x 9 x 20 mm

Érdeklődési képlet Nyomórugó VD-262A-10

Hasonló nyomórugók a Nyomórugó VD-262A-10 Rozsdamentes acél Ø 2 x 9 x 20 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-262A-10	1.4310	2	11	20	180,377	15,3	4,7	5	38,409	100,0 \| 100,0 \| 100,0 \| 100,0
D-262A-10	EN 10270-1	2	11	20	210,011	15,3	4,7	5	44,719	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-143A	10	19,7	2,177	1.4310	30,146	5,85	13,85	36,4 \| 78,1 \| 25,3 \| 5,7
VD-151A	11	21,4	2,5	1.4310	37,563	6,38	15,03	37,9 \| 81,2 \| 26,0 \| 6,5
VD-151	11	17,5	2,5	1.4310	27,813	6,38	11,13	38,2 \| 79,2 \| 28,8 \| 6,5
VD-155G	10,3	22	3,108	1.4310	40,405	9	13	38,5 \| 78,2 \| 29,3 \| 8,1
VD-195A-15	11	20	5,122	1.4310	55,315	9,2	10,8	46,0 \| 87,5 \| 37,1 \| 13,3
VD-180Q-01	11	19,2	5,508	1.4310	64,772	7,44	11,76	45,9 \| 85,3 \| 37,9 \| 14,4
VD-191	11,25	20	6,104	1.4310	71,411	8,3	11,7	47,5 \| 86,8 \| 39,9 \| 15,9
VD-207B	10	21,1	9,609	1.4310	90,265	11,71	9,39	53,4 \| 85,2 \| 50,0 \| 25,0
VD-207K-12	11,5	19,5	9,844	1.4310	84,656	10,9	8,6	55,3 \| 89,4 \| 50,8 \| 25,6
VD-227D	11	22,8	12,553	1.4310	118,805	13,34	9,46	59,9 \| 89,2 \| 57,8 \| 32,7
VD-207KH	10	20,4	13,115	1.4310	103,967	12,47	7,93	60,2 \| 88,0 \| 58,5 \| 34,2
VD-223	11,6	18,5	16,384	1.4310	141,722	9,85	8,65	66,1 \| 89,1 \| 66,5 \| 42,7
VD-234BA	11	24	18,148	1.4310	128,332	16,93	7,07	69,1 \| 91,1 \| 68,8 \| 47,3
VD-234BA-12	11	17,5	26,213	1.4310	121,892	12,85	4,65	81,4 \| 92,5 \| 83,3 \| 68,3
VD-262A-10	11	20	38,409	1.4310	180,377	15,3	4,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-262C	10,7	20	38,655	1.4310	138,686	16,41	3,59	91,7 \| 99,1 \| 76,6 \| 99,3
VD-258	12	18	40	1.4310	241,5	11,96	6,04	88,7 \| 93,9 \| 76,3 \| 96,0
VD-263B	10	21	49,716	1.4310	230,483	16,36	4,64	87,0 \| 95,4 \| 88,5 \| 77,3
VD-263S	11	23	54,688	1.4310	273,416	18	5	80,9 \| 92,6 \| 80,0 \| 70,2
VD-263R	11	16,2	85,938	1.4310	270,291	13,05	3,15	67,4 \| 90,6 \| 66,9 \| 44,7

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó VD-262A-10

Származási ország: DE, German; Nyomórugó VD-262A-10

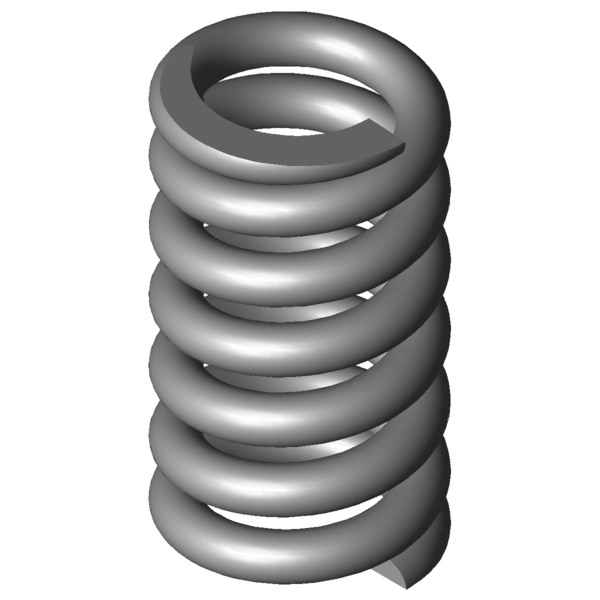

Termékkép - nyomórugók VD-262A-10
