Nyomórugó VD-278A Rozsdamentes acél Ø 2,5 x 20 x 175 mm

árlépcsők - Nyomórugó VD-278A

mennyiség	egységár (EUR)
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-278A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-278A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	20	mm	Átlagos tekervényátmérő
De	22,5	mm	Tekervény külső átmérője
Dd	16,8	mm	Legnagyobb tüskeátmérő
Dh	23,3	mm	Legkisebb hüvelyátmérő
L0	175	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	147,1	mm	Kitörési hossz
Fn	195,062	N	Legnagyobb rugóerő statikus terhelésnél
Ln	72,28	mm	A rugó legkisebb hossza statikus terhelésnél
sn	102,73	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	184,57	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	77,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	39,9	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	7,667	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	22,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,899	N/mm	Rugóarány
Gew	59,7305	g	A termék tömege
Fntol	11,93	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	11,75	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,86	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	O	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-278A Rozsdamentes acél Ø 2,5 x 20 x 175 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-278A Rozsdamentes acél Ø 2,5 x 20 x 175 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-278A Rozsdamentes acél Ø 2,5 x 20 x 175 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-278A Rozsdamentes acél Ø 2,5 x 20 x 175 mm

erő-út-számítás Nyomórugó VD-278A

Érdeklődési képlet Nyomórugó VD-278A Rozsdamentes acél Ø 2,5 x 20 x 175 mm

Érdeklődési képlet Nyomórugó VD-278A

Hasonló nyomórugók a Nyomórugó VD-278A Rozsdamentes acél Ø 2,5 x 20 x 175 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-278A	1.4310	2,5	22,5	175	195,062	72,28	102,73	22,5	1,899	100,0 \| 100,0 \| 100,0 \| 100,0
D-278A	EN 10270-1	2,5	22,5	175	227,107	72,28	102,73	22,5	2,211	92,9 \| 100,0 \| 92,9 \| 85,9
D-278	EN 10270-1	2,5	22,5	175	292,546	66,2	108,8	18,5	2,689	83,7 \| 100,0 \| 80,5 \| 70,6

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-206D-05	17,4	181	0,444	1.4310	61,172	43,1	137,9	51,0 \| 76,7 \| 52,9 \| 23,4
VD-207J-80	20	152	0,518	1.4310	63,279	29,9	122,1	54,7 \| 78,6 \| 58,3 \| 27,3
VD-211	21,6	165	0,573	1.4310	70,992	41,2	123,8	58,2 \| 84,8 \| 59,7 \| 30,2
VD-217A	17,6	165	0,622	1.4310	72,676	48,2	116,8	58,1 \| 78,8 \| 62,6 \| 32,8
VD-217	17,6	165	0,757	1.4310	88,805	47,65	117,35	61,7 \| 78,8 \| 66,5 \| 39,9
VD-244A	22	200	0,778	1.4310	108,694	60,25	139,75	64,7 \| 88,4 \| 64,6 \| 41,0
VD-247D-09	20	200	0,889	1.4310	115,617	69,96	130,04	67,1 \| 85,5 \| 69,1 \| 46,8
VD-244	22	200	0,946	1.4310	134,419	57,9	142,1	69,6 \| 88,4 \| 70,6 \| 49,8
VD-243A	22	135	0,946	1.4310	80,169	50,25	84,75	65,5 \| 85,0 \| 61,8 \| 49,8
VD-243B	22	149	1,129	1.4310	119,96	42,75	106,25	75,4 \| 87,6 \| 79,1 \| 59,5
VD-263M	24	159	1,276	1.4310	143,047	46,93	112,07	80,2 \| 90,9 \| 82,5 \| 67,2
VD-252A-01	18	170	1,395	1.4310	149,827	62,6	107,4	81,8 \| 85,7 \| 86,2 \| 73,5
VD-243	22	135	1,4	1.4310	134,68	38,8	96,2	80,0 \| 85,0 \| 81,3 \| 73,7
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	92,0 \| 92,0 \| 91,9 \| 92,2
VD-278A	22,5	175	1,899	1.4310	195,062	72,28	102,73	100,0 \| 100,0 \| 100,0 \| 100,0
VD-278	22,5	175	2,309	1.4310	255,193	64,5	110,5	89,0 \| 100,0 \| 84,7 \| 82,2
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	80,0 \| 87,9 \| 83,6 \| 68,5
VD-283A-07	18	181	3,338	1.4310	321,785	84,59	96,41	75,5 \| 92,2 \| 77,2 \| 56,9
VD-308A	23,2	155	5,097	1.4310	332,245	89,82	65,18	62,1 \| 87,9 \| 61,1 \| 37,3
VD-288Z-57	20	150	5,77	1.4310	334,034	92,11	57,89	58,8 \| 86,0 \| 57,4 \| 32,9
VD-308	23,2	155	6,199	1.4310	496,018	74,99	80,01	59,0 \| 87,9 \| 58,6 \| 30,6
VD-288X-13	19,4	153	6,639	1.4310	468,079	82,5	70,5	56,8 \| 86,6 \| 55,1 \| 28,6
VD-313A-13	19,5	152	10,728	1.4310	644,819	91,9	60,1	48,4 \| 83,1 \| 44,4 \| 17,7
VD-339A	24	150	12,444	1.4310	493,111	110,38	39,63	45,0 \| 80,7 \| 39,1 \| 15,3
VD-339	24	150	15,135	1.4310	875,189	92,18	57,83	44,2 \| 80,7 \| 39,3 \| 12,5
VD-364R-18	28	170	37,996	1.4310	1691,616	125,48	44,52	35,6 \| 74,3 \| 27,4 \| 5,0

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-278A

Származási ország: DE, German; Nyomórugó VD-278A

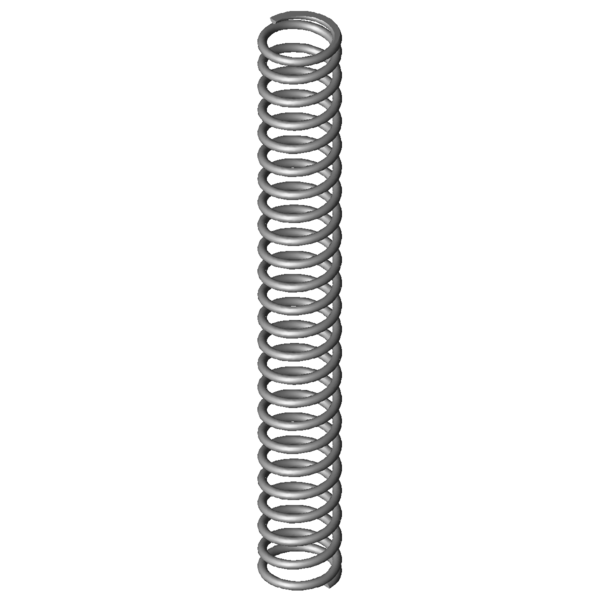

Termékkép - nyomórugók VD-278A
