Nyomórugó VD-288T-10 Rozsdamentes acél Ø 2,8 x 12,2 x 102 mm

árlépcsők - Nyomórugó VD-288T-10

mennyiség	egységár (EUR)
1	6,1900 EUR
2	4,3600 EUR
3	4,1600 EUR
7	3,3600 EUR
17	2,1300 EUR
37	1,6200 EUR
75	1,5200 EUR
125	1,2327 EUR
175	1,1268 EUR
250	1,0518 EUR
350	0,9700 EUR
450	0,9095 EUR

Nyomórugó Vétel

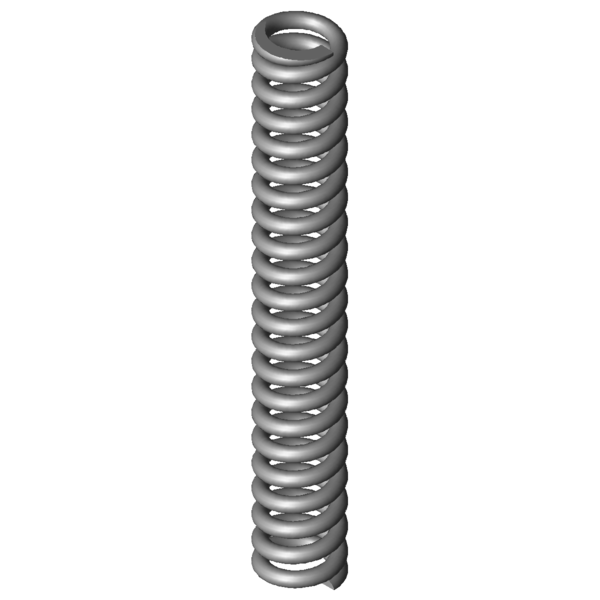

Termékkép Nyomórugó VD-288T-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288T-10

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	12,2	mm	Átlagos tekervényátmérő
De	15	mm	Tekervény külső átmérője
Dd	8,8	mm	Legnagyobb tüskeátmérő
Dh	15,7	mm	Legkisebb hüvelyátmérő
L0	102	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	84	mm	Kitörési hossz
Fn	491,743	N	Legnagyobb rugóerő statikus terhelésnél
Ln	68,79	mm	A rugó legkisebb hossza statikus terhelésnél
sn	33,21	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	326,542	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	79,95	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	10,9	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	4,96	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	20	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	14,809	N/mm	Rugóarány
Gew	41,0411	g	A termék tömege
Fntol	43,05	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	42,11	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,98	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	R	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288T-10 Rozsdamentes acél Ø 2,8 x 12,2 x 102 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288T-10 Rozsdamentes acél Ø 2,8 x 12,2 x 102 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288T-10 Rozsdamentes acél Ø 2,8 x 12,2 x 102 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288T-10 Rozsdamentes acél Ø 2,8 x 12,2 x 102 mm

erő-út-számítás Nyomórugó VD-288T-10

Érdeklődési képlet Nyomórugó VD-288T-10 Rozsdamentes acél Ø 2,8 x 12,2 x 102 mm

Érdeklődési képlet Nyomórugó VD-288T-10

Hasonló nyomórugók a Nyomórugó VD-288T-10 Rozsdamentes acél Ø 2,8 x 12,2 x 102 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288T-10	1.4310	2,8	15	102	491,743	68,79	33,21	20	14,809	100,0 \| 100,0 \| 100,0 \| 100,0
D-288T-10	EN 10270-1	2,8	15	102	572,529	68,79	33,21	20	17,242	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-252AF	15	120	2,832	1.4310	180,261	56,35	63,65	49,7 \| 85,5 \| 44,4 \| 19,1
VD-252A-10	14,8	102	2,841	1.4310	123,323	58,59	43,41	53,3 \| 90,0 \| 50,8 \| 19,2
VD-257A	14,5	105	3,186	1.4310	155,668	56,14	48,86	53,2 \| 88,4 \| 49,8 \| 21,5
VD-252A-09	14,8	89	3,338	1.4310	128,649	50,46	38,54	54,8 \| 85,8 \| 56,2 \| 22,5
VD-252AE	15	98	3,445	1.4310	175,515	47,04	50,96	54,3 \| 89,2 \| 50,4 \| 23,3
VD-252AD	15	87,4	3,862	1.4310	173,824	42,39	45,01	55,5 \| 85,7 \| 54,6 \| 26,1
VD-257	14,5	105	3,875	1.4310	215,621	49,35	55,65	55,4 \| 88,4 \| 51,8 \| 26,2
VD-252A-40	15	92	4,111	1.4310	207,409	41,55	50,45	56,3 \| 87,2 \| 54,0 \| 27,8
VD-263V-18	15,2	102	5,768	1.4310	181,008	70,62	31,38	66,5 \| 94,8 \| 65,6 \| 39,0
VD-263V-17	15,2	89	6,592	1.4310	175,405	62,39	26,61	64,3 \| 90,6 \| 57,9 \| 44,5
VD-288A	15	98	7,778	1.4310	225,677	68,98	29,02	71,4 \| 95,1 \| 66,6 \| 52,5
VD-283A-18	15,5	90	9,429	1.4310	357,839	52,05	37,95	78,4 \| 91,4 \| 80,1 \| 63,7
VD-288	15	98	9,459	1.4310	382,073	57,61	40,39	79,7 \| 95,1 \| 80,0 \| 63,9
VD-288Z-64	17	101	13,962	1.4310	448,686	68,86	32,14	93,9 \| 93,5 \| 94,0 \| 94,3
VD-288T-10	15	102	14,809	1.4310	491,743	68,79	33,21	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288T-09	15	89	16,925	1.4310	475,664	60,9	28,1	91,3 \| 95,8 \| 90,7 \| 87,5
VD-288Z-10	15,5	102	21,735	1.4310	605,405	74,15	27,85	82,1 \| 95,7 \| 82,5 \| 68,1
VD-288Z-09	15,5	89	26,082	1.4310	682,781	62,82	26,18	74,6 \| 91,5 \| 75,4 \| 56,8

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202081; Nyomórugó VD-288T-10

Származási ország: DE, German; Nyomórugó VD-288T-10
