Nyomórugó VD-288W Rozsdamentes acél Ø 2,8 x 11,2 x 45,9 mm

árlépcsők - Nyomórugó VD-288W

mennyiség	egységár (EUR)
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Nyomórugó Vétel

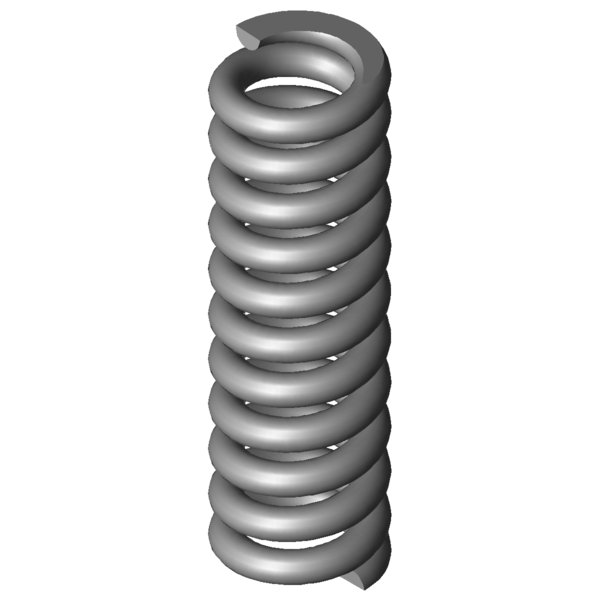

Termékkép Nyomórugó VD-288W

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288W

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	11,2	mm	Átlagos tekervényátmérő
De	14	mm	Tekervény külső átmérője
Dd	7,7	mm	Legnagyobb tüskeátmérő
Dh	14,7	mm	Legkisebb hüvelyátmérő
L0	45,9	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	419,143	N	Legnagyobb rugóerő statikus terhelésnél
Ln	35,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	10,4	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	352,59	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	37,15	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,16	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	4,537	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	40,296	N/mm	Rugóarány
Gew	19,6948	g	A termék tömege
Fntol	52,38	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	51,22	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,96	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	O	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288W Rozsdamentes acél Ø 2,8 x 11,2 x 45,9 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288W Rozsdamentes acél Ø 2,8 x 11,2 x 45,9 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288W Rozsdamentes acél Ø 2,8 x 11,2 x 45,9 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288W Rozsdamentes acél Ø 2,8 x 11,2 x 45,9 mm

erő-út-számítás Nyomórugó VD-288W

Érdeklődési képlet Nyomórugó VD-288W Rozsdamentes acél Ø 2,8 x 11,2 x 45,9 mm

Érdeklődési képlet Nyomórugó VD-288W

Hasonló nyomórugók a Nyomórugó VD-288W Rozsdamentes acél Ø 2,8 x 11,2 x 45,9 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288W	1.4310	2,8	14	45,9	419,143	35,5	10,4	9,5	40,296	100,0 \| 100,0 \| 100,0 \| 100,0
D-288W	EN 10270-1	2,8	14	45,9	488,003	35,5	10,4	9,5	46,916	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-255	14,5	49,5	8,433	1.4310	215,462	23,95	25,55	51,3 \| 86,9 \| 46,1 \| 20,9
VD-257D	14	46,4	8,528	1.4310	174,608	25,93	20,47	52,5 \| 90,1 \| 46,2 \| 21,2
VD-257C-01	14	39	9,532	1.4310	146,615	23,62	15,38	53,5 \| 85,5 \| 51,3 \| 23,7
VD-257E-10	13	50	10,018	1.4310	219,856	28,05	21,95	53,4 \| 85,4 \| 49,9 \| 24,9
VD-263P	15	48,9	10,288	1.4310	210,384	28,45	20,45	54,9 \| 88,6 \| 50,5 \| 25,5
VD-263O-01	15	42	11,499	1.4310	184,905	25,92	16,08	56,9 \| 87,8 \| 54,4 \| 28,5
VD-257E-05	12,3	44	11,647	1.4310	173,832	29,08	14,92	56,5 \| 85,0 \| 55,6 \| 28,9
VD-263V-13	15,2	44	15,381	1.4310	223,305	29,48	14,52	63,9 \| 91,2 \| 62,5 \| 38,2
VD-263Q-05	12,3	44	18,086	1.4310	220,919	31,79	12,21	67,1 \| 87,4 \| 68,9 \| 44,9
VD-283A-16	15,5	49	18,303	1.4310	361,721	29,24	19,76	68,7 \| 91,1 \| 69,5 \| 45,4
VD-286	15	47,5	20,588	1.4310	377,344	29,17	18,33	72,5 \| 93,1 \| 73,4 \| 51,1
VD-263V-05	12,3	44	27,09	1.4310	347,07	31,19	12,81	79,5 \| 89,2 \| 82,0 \| 67,2
VD-288D	13	42,5	31,08	1.4310	334	31,75	10,75	85,6 \| 91,6 \| 88,2 \| 77,1
VD-288T-05	15	44	34,845	1.4310	402,191	32,46	11,54	92,0 \| 96,4 \| 93,0 \| 86,5
VD-288W	14	45,9	40,296	1.4310	419,143	35,5	10,4	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-05	15,5	44	52,979	1.4310	525,801	34,08	9,92	85,3 \| 92,2 \| 87,5 \| 76,0

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó VD-288W

Származási ország: DE, German; Nyomórugó VD-288W
