Nyomórugó VD-288X-11 Rozsdamentes acél Ø 2,9 x 16,5 x 115 mm

árlépcsők - Nyomórugó VD-288X-11

mennyiség	egységár (EUR)
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-288X-11

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288X-11

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,9	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	16,5	mm	Átlagos tekervényátmérő
De	19,4	mm	Tekervény külső átmérője
Dd	12,9	mm	Legnagyobb tüskeátmérő
Dh	20,4	mm	Legkisebb hüvelyátmérő
L0	115	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	83,79	mm	Kitörési hossz
Fn	468,411	N	Legnagyobb rugóerő statikus terhelésnél
Ln	61,45	mm	A rugó legkisebb hossza statikus terhelésnél
sn	53,55	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	368,256	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	72,9	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	10,41	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	7,117	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	15,75	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	8,747	N/mm	Rugóarány
Gew	48,0395	g	A termék tömege
Fntol	29,7	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	29,29	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,05	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	S	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288X-11 Rozsdamentes acél Ø 2,9 x 16,5 x 115 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288X-11 Rozsdamentes acél Ø 2,9 x 16,5 x 115 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288X-11 Rozsdamentes acél Ø 2,9 x 16,5 x 115 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288X-11 Rozsdamentes acél Ø 2,9 x 16,5 x 115 mm

erő-út-számítás Nyomórugó VD-288X-11

Érdeklődési képlet Nyomórugó VD-288X-11 Rozsdamentes acél Ø 2,9 x 16,5 x 115 mm

Érdeklődési képlet Nyomórugó VD-288X-11

Hasonló nyomórugók a Nyomórugó VD-288X-11 Rozsdamentes acél Ø 2,9 x 16,5 x 115 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288X-11	1.4310	2,9	19,4	115	468,411	61,45	53,55	15,75	8,747	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-11	EN 10270-1	2,9	19,4	115	540,781	61,9	53,1	15,75	10,184	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-207J-90	18,5	104	0,859	1.4310	69,245	23,36	80,64	43,2 \| 79,2 \| 40,6 \| 9,8
VD-217E	17	116	1,013	1.4310	83,138	33,93	82,07	44,6 \| 80,6 \| 41,5 \| 11,6
VD-232M-02	20	118	1,051	1.4310	85,836	36,31	81,69	46,5 \| 85,5 \| 41,9 \| 12,0
VD-216	17,6	110	1,12	1.4310	88,872	30,65	79,35	45,5 \| 80,5 \| 43,2 \| 12,8
VD-232M-01	20	100	1,219	1.4310	83,13	31,8	68,2	48,0 \| 82,0 \| 48,1 \| 13,9
VD-247	21	115	1,512	1.4310	117,394	37,36	77,64	50,5 \| 87,1 \| 47,0 \| 17,3
VD-263VE	20	127	2,387	1.4310	171,413	55,18	71,82	57,3 \| 89,0 \| 55,6 \| 27,3
VD-263M-05	19	106	2,62	1.4310	153,251	47,51	58,49	60,2 \| 88,7 \| 62,1 \| 30,0
VD-278D	19,5	125	3,761	1.4310	247,884	59,08	65,92	67,5 \| 92,6 \| 67,1 \| 43,0
VD-282B	18,5	105	5,755	1.4310	319,111	49,55	55,45	79,7 \| 91,0 \| 82,3 \| 65,8
VD-288Z-54	21	124	6,569	1.4310	354,421	70,05	53,95	85,5 \| 93,9 \| 87,5 \| 75,1
VD-288S	20	101	6,819	1.4310	308,244	55,8	45,2	82,3 \| 93,8 \| 75,1 \| 78,0
VD-288X-12	19,4	127	7,762	1.4310	469,187	66,55	60,45	93,3 \| 96,9 \| 94,2 \| 88,7
VD-308A-05	22	113	8,369	1.4310	383,166	67,21	45,79	90,6 \| 92,4 \| 83,7 \| 95,7
VD-288X-11	19,4	115	8,747	1.4310	468,411	61,45	53,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-10	19,4	102	9,501	1.4310	455,139	54,1	47,9	93,9 \| 96,2 \| 93,3 \| 92,1
VD-313A	19,2	120	9,956	1.4310	315,591	88,3	31,7	82,1 \| 95,1 \| 63,3 \| 87,9
VD-313	19,2	120	12,108	1.4310	560,121	73,74	46,26	84,1 \| 95,1 \| 85,0 \| 72,2
VD-308B	21,2	120	12,586	1.4310	554,404	75,95	44,05	81,8 \| 92,7 \| 83,4 \| 69,5
VD-313A-12	19,5	127	12,846	1.4310	631,55	77,84	49,16	81,2 \| 92,6 \| 83,0 \| 68,1
VD-313A-11	19,5	115	14,357	1.4310	641,222	70,34	44,66	78,3 \| 95,8 \| 78,2 \| 60,9
VD-313A-10	19,5	102	15,747	1.4310	587,128	64,71	37,29	74,1 \| 92,0 \| 74,7 \| 55,6

Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó VD-288X-11

Származási ország: DE, German; Nyomórugó VD-288X-11

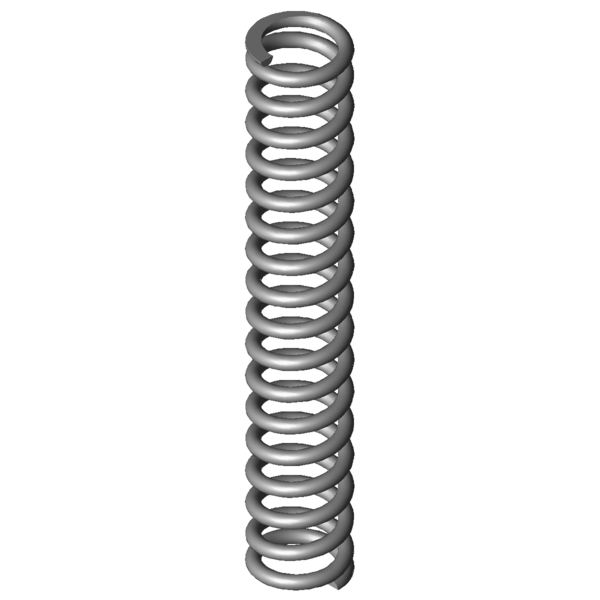

Termékkép - nyomórugók VD-288X-11
