Nyomórugó VD-288Z-52 Rozsdamentes acél Ø 3 x 18 x 60,5 mm

árlépcsők - Nyomórugó VD-288Z-52

mennyiség	egységár (EUR)
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Nyomórugó Vétel

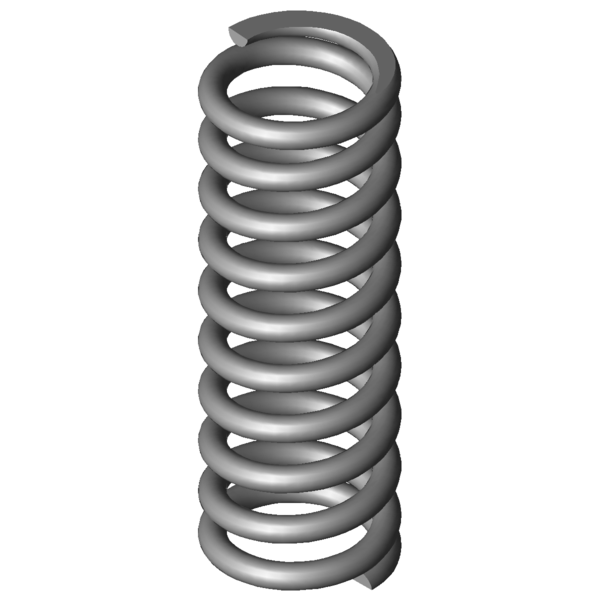

Termékkép Nyomórugó VD-288Z-52

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288Z-52

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	18	mm	Átlagos tekervényátmérő
De	21	mm	Tekervény külső átmérője
Dd	14,3	mm	Legnagyobb tüskeátmérő
Dh	21,9	mm	Legkisebb hüvelyátmérő
L0	60,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	358,478	N	Legnagyobb rugóerő statikus terhelésnél
Ln	35,43	mm	A rugó legkisebb hossza statikus terhelésnél
sn	25,07	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	330,27	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	37,4	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	8,29	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	6,765	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	14,297	N/mm	Rugóarány
Gew	33,176	g	A termék tömege
Fntol	27,99	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	27,49	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,31	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	P	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288Z-52 Rozsdamentes acél Ø 3 x 18 x 60,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288Z-52 Rozsdamentes acél Ø 3 x 18 x 60,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288Z-52 Rozsdamentes acél Ø 3 x 18 x 60,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288Z-52 Rozsdamentes acél Ø 3 x 18 x 60,5 mm

erő-út-számítás Nyomórugó VD-288Z-52

Érdeklődési képlet Nyomórugó VD-288Z-52 Rozsdamentes acél Ø 3 x 18 x 60,5 mm

Érdeklődési képlet Nyomórugó VD-288Z-52

Hasonló nyomórugók a Nyomórugó VD-288Z-52 Rozsdamentes acél Ø 3 x 18 x 60,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288Z-52	1.4310	3	21	60,5	358,478	35,43	25,07	8,5	14,297	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-52	EN 10270-1	3	21	60,5	417,371	35,43	25,07	8,5	16,646	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-247D-07	20	65	1,334	1.4310	22,707	47,97	17,03	43,8 \| 85,0 \| 37,1 \| 9,3
VD-232L-01	20	56	2,344	1.4310	88,455	18,26	37,74	48,2 \| 82,6 \| 45,6 \| 16,4
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	49,2 \| 84,0 \| 45,6 \| 17,9
VD-247C	20,5	62	2,601	1.4310	96,556	24,88	37,12	50,9 \| 87,3 \| 47,2 \| 18,2
VD-241	22	62	3,182	1.4310	134,591	19,7	42,3	52,4 \| 86,6 \| 48,4 \| 22,3
VD-240A	22	55,4	3,182	1.4310	119,795	17,75	37,65	52,3 \| 84,6 \| 50,0 \| 22,3
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	54,3 \| 86,2 \| 51,5 \| 25,2
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	63,4 \| 91,9 \| 63,1 \| 35,1
VD-263M-01	19	57	5,086	1.4310	154,577	26,61	30,39	61,5 \| 86,0 \| 62,8 \| 35,6
VD-263VC	20	60,9	5,195	1.4310	171,736	27,84	33,06	62,9 \| 90,4 \| 61,9 \| 36,3
VD-278B-10	20	65	7,503	1.4310	263,079	29,94	35,06	71,8 \| 90,5 \| 72,4 \| 52,5
VD-281	18,5	61	9,817	1.4310	307,47	29,68	31,32	80,6 \| 90,2 \| 82,9 \| 68,7
VD-288R	20	64,2	11,126	1.4310	309,68	36,37	27,83	86,8 \| 94,3 \| 88,2 \| 77,8
VD-305A	23,2	61	13,493	1.4310	311,496	37,91	23,09	92,8 \| 94,5 \| 89,5 \| 94,3
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-07	19,4	64	16,699	1.4310	468,411	35,95	28,05	87,7 \| 94,5 \| 83,0 \| 85,6
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	86,6 \| 93,9 \| 88,1 \| 77,7
VD-288S-10	18,9	65	19,827	1.4310	432,221	43,2	21,8	83,1 \| 92,1 \| 84,9 \| 72,1
VD-313A-07	19,5	64	25,033	1.4310	521,8	43,16	20,84	75,3 \| 92,8 \| 75,9 \| 57,1
VD-311	19,2	59	26,353	1.4310	570,805	37,34	21,66	74,4 \| 94,2 \| 74,6 \| 54,3
VD-313N-10	22,5	60	29,025	1.4310	638,076	38,02	21,98	71,0 \| 91,9 \| 71,9 \| 49,3
VD-339A-04	21	65	53,639	1.4310	1000,371	46,35	18,65	57,0 \| 89,4 \| 55,1 \| 26,7
VD-339D	20	64,4	57,566	1.4310	787,961	50,71	13,69	54,3 \| 88,1 \| 50,1 \| 24,8
VD-339V-06	19	63	138,463	1.4310	1568,791	51,67	11,33	42,9 \| 84,4 \| 34,0 \| 10,3

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-288Z-52

Származási ország: DE, German; Nyomórugó VD-288Z-52
