Nyomórugó VD-292 Rozsdamentes acél Ø 3,2 x 40 x 275 mm

árlépcsők - Nyomórugó VD-292

mennyiség	egységár (EUR)
1	6,4400 EUR
2	4,5400 EUR
3	4,3300 EUR
7	3,5700 EUR
17	2,3000 EUR
37	1,8300 EUR
75	1,7400 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-292

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-292

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3,2	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	43,2	mm	Tekervény külső átmérője
Dd	35,8	mm	Legnagyobb tüskeátmérő
Dh	45,3	mm	Legkisebb hüvelyátmérő
L0	275	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	197,7	mm	Kitörési hossz
Fn	246,837	N	Legnagyobb rugóerő statikus terhelésnél
Ln	59,78	mm	A rugó legkisebb hossza statikus terhelésnél
sn	215,23	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	225,362	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	78,5	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	45,51	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	21,744	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,147	N/mm	Rugóarány
Gew	115,8372	g	A termék tömege
Fntol	13,92	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	13,79	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	7,2	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	T	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-292 Rozsdamentes acél Ø 3,2 x 40 x 275 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-292 Rozsdamentes acél Ø 3,2 x 40 x 275 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-292 Rozsdamentes acél Ø 3,2 x 40 x 275 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-292 Rozsdamentes acél Ø 3,2 x 40 x 275 mm

erő-út-számítás Nyomórugó VD-292

Érdeklődési képlet Nyomórugó VD-292 Rozsdamentes acél Ø 3,2 x 40 x 275 mm

Érdeklődési képlet Nyomórugó VD-292

Hasonló nyomórugók a Nyomórugó VD-292 Rozsdamentes acél Ø 3,2 x 40 x 275 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-292	1.4310	3,2	43,2	275	246,837	59,78	215,23	12,5	1,147	100,0 \| 100,0 \| 100,0 \| 100,0
D-292	EN 10270-1	3,2	43,2	275	287,389	59,78	215,23	12,5	1,335	92,9 \| 100,0 \| 92,9 \| 85,9
D-292A	EN 10270-1	3,2	43,2	275	171,067	85,4	189,61	18,5	0,902	85,8 \| 100,0 \| 78,7 \| 78,7

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-207JD	35,5	260	0,09	1.4310	20,009	38,08	221,93	45,0 \| 74,5 \| 52,5 \| 7,9
VD-263V-22	46	330	0,308	1.4310	83,832	57,45	272,55	56,1 \| 85,1 \| 56,5 \| 26,8
VD-263Y	42	240	0,584	1.4310	116,746	40,02	199,98	69,5 \| 87,5 \| 70,1 \| 50,9
VD-288J	48	273	0,613	1.4310	139,619	45,26	227,74	73,7 \| 92,3 \| 75,5 \| 53,5
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	74,0 \| 92,3 \| 75,4 \| 54,3
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	81,0 \| 96,7 \| 80,3 \| 65,9
VD-292A	43,2	275	0,775	1.4310	146,929	85,4	189,61	80,5 \| 100,0 \| 73,8 \| 67,6
VD-288Z-15	37	279	0,975	1.4310	196,171	77,74	201,26	88,0 \| 92,7 \| 86,5 \| 85,0
VD-292	43,2	275	1,147	1.4310	246,837	59,78	215,23	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	95,3 \| 92,4 \| 97,8 \| 95,6
VD-298A	35,2	280	1,244	1.4310	228,48	96,4	183,6	91,4 \| 93,2 \| 88,9 \| 92,2
VD-298	35,2	280	1,514	1.4310	302,097	80,4	199,6	85,4 \| 93,2 \| 87,2 \| 75,8
VD-323A	44	340	1,556	1.4310	341,444	120,5	219,5	81,8 \| 86,4 \| 85,2 \| 73,7
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	76,0 \| 85,5 \| 79,4 \| 63,0
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	76,1 \| 87,9 \| 79,7 \| 60,6
VD-323	44	340	1,892	1.4310	453,108	100,5	239,5	73,0 \| 86,4 \| 72,2 \| 60,6
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	75,1 \| 90,6 \| 76,4 \| 58,3
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	67,2 \| 83,2 \| 71,9 \| 46,7
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	64,6 \| 87,9 \| 65,0 \| 41,0
VD-329A	36	250	3,038	1.4310	408,212	115,64	134,36	61,3 \| 84,7 \| 61,4 \| 37,7
VD-329	36	250	3,695	1.4310	567,183	96,5	153,5	57,7 \| 84,7 \| 57,4 \| 31,0
VD-354A	45	300	3,798	1.4310	590,359	144,55	155,45	57,0 \| 83,9 \| 57,0 \| 30,2
VD-354	45	300	4,619	1.4310	828,488	120,63	179,37	55,1 \| 83,9 \| 56,6 \| 24,8
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	43,1 \| 80,8 \| 36,4 \| 12,0

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-292

Származási ország: DE, German; Nyomórugó VD-292

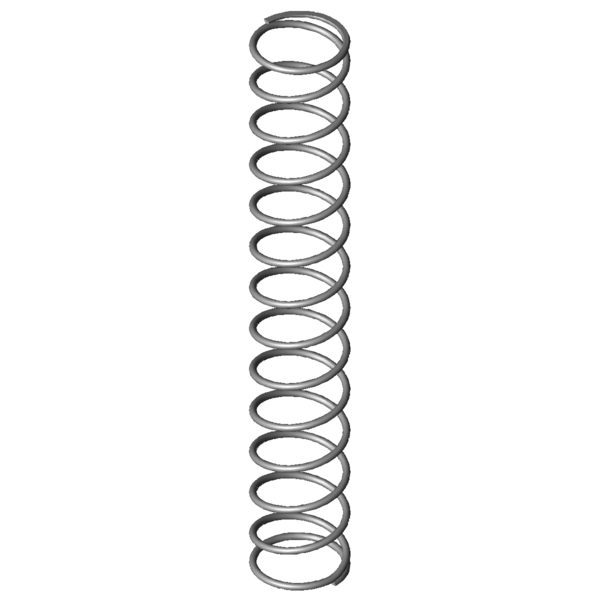

Termékkép - nyomórugók VD-292
