Torziós rugó T-16121R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 90°

árlépcsők - Torziós rugó T-16121R

mennyiség egységár (EUR)
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Torziós rugó Vétel

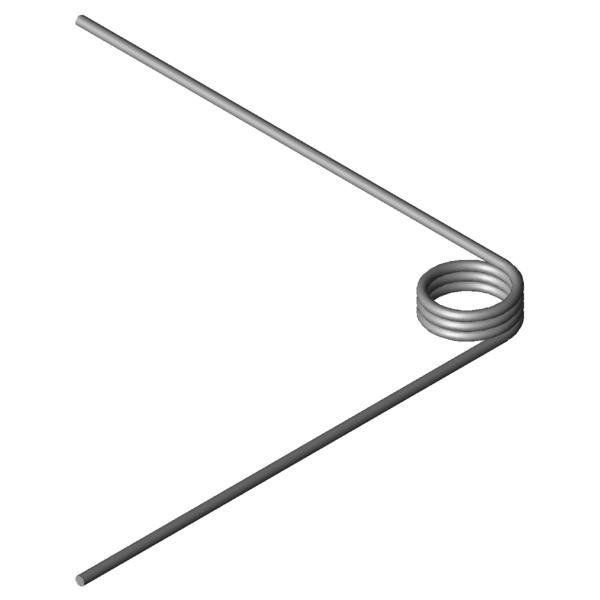

Termékkép Torziós rugó T-16121R
Termékkép Torziós rugó T-16121R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-16121R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 90 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 0,5 mm Huzalkeresztmetszet
Di 3,5 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 2,13 mm A rugótest hossza
Ls 25 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 3,9 Nmm (+/-) Tolerance maximum torque
Mn 15,43 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 63,7 fok A rugó legnagyobb forgásszöge
nt 3,25 Darab Tekervények száma
Ddmax 3,15 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 2,8 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,11 mm (+/-) tolerance of inner coil diameter
Gew 0,1406 g A termék tömege
PG J - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-16121R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 90°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-16121R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 90°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-16121R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 90°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-16121R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 90°

erő-út-számítás Torziós rugó T-16121R

Érdeklődési képlet Torziós rugó T-16121R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 90°

Érdeklődési képlet Torziós rugó T-16121R

Hasonló torziós rugók a Torziós rugó T-16121R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 90°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-16001R 1,6 1,7 7,54 37,95 1.4310 68,3 | 68,5 | 54,2 | 82,0
T-16005R 1,6 3,7 7,54 96,33 1.4310 50,3 | 61,1 | 57,5 | 32,3
T-16021R 2,4 1,7 7,95 56,03 1.4310 68,1 | 76,1 | 69,7 | 58,6
T-16025R 2,4 3,7 7,95 142,22 1.4310 46,6 | 68,7 | 48,2 | 23,1
T-16041R 3,2 1,7 8,18 74,12 1.4310 66,3 | 83,7 | 69,5 | 45,6
T-16045R 3,2 3,7 8,18 188,14 1.4310 45,9 | 76,3 | 43,4 | 17,9
T-16061R 4 1,7 8,33 92,21 1.4310 60,4 | 82,4 | 61,5 | 37,3
T-16065R 4 3,7 8,33 234,08 1.4310 43,4 | 75,0 | 40,6 | 14,7
T-16101R 2,5 2,13 14,86 46,01 1.4310 83,2 | 90,5 | 84,3 | 75,0
T-16106R 2,5 4,63 14,86 116,76 1.4310 66,8 | 72,5 | 75,4 | 52,5
T-16121R 3,5 2,13 15,43 63,7 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16141R 4,5 2,13 15,78 81,39 1.4310 86,9 | 92,6 | 88,0 | 80,0
T-16145R 4,5 4,63 15,78 206,59 1.4310 56,8 | 74,6 | 64,3 | 31,5
T-16161R 5,5 2,13 16,01 99,08 1.4310 78,3 | 87,9 | 80,3 | 66,7
T-16201R 3,37 2,68 29,44 48,24 1.4310 62,9 | 85,0 | 64,1 | 39,7
T-16221R 4,37 2,68 30,29 62,02 1.4310 67,8 | 79,6 | 74,2 | 49,6
T-16241R 5,37 2,68 30,87 75,81 1.4310 67,1 | 74,7 | 67,0 | 59,5
T-16261R 6,37 2,68 31,27 89,61 1.4310 67,0 | 71,3 | 60,2 | 69,4
T-16301R 4,3 2,98 40,62 54,51 1.4310 56,4 | 74,8 | 61,8 | 32,5
T-16321R 5,3 2,98 41,48 66,8 1.4310 58,3 | 69,6 | 66,3 | 39,0
T-16341R 6,3 2,98 42,1 79,09 1.4310 56,8 | 66,2 | 58,6 | 45,5
T-16361R 7,3 2,98 42,56 91,38 1.4310 56,2 | 63,6 | 53,0 | 52,0
T-18401R 4,4 2,6 59 33,43 1.4310 42,6 | 74,7 | 39,3 | 13,7
T-18405R 4,4 3,4 59 48,31 1.4310 46,4 | 68,2 | 51,0 | 19,8
T-18409R 4,4 5 59 78,07 1.4310 49,2 | 61,5 | 53,9 | 32,1
T-18426R 6 2,6 60,96 45,13 1.4310 44,5 | 67,6 | 48,1 | 17,9
Hasonló fémrugók száma: 25

Vámtarifaszám: 73202089; Torziós rugó T-16121R

Származási ország: DE, German; Torziós rugó T-16121R
