Torziós rugó T-16815L: Rozsdamentes acél Ø 2,25 x 15,5 x 70 mm / 90°

árlépcsők - Torziós rugó T-16815L

mennyiség	egységár (EUR)
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torziós rugó Vétel

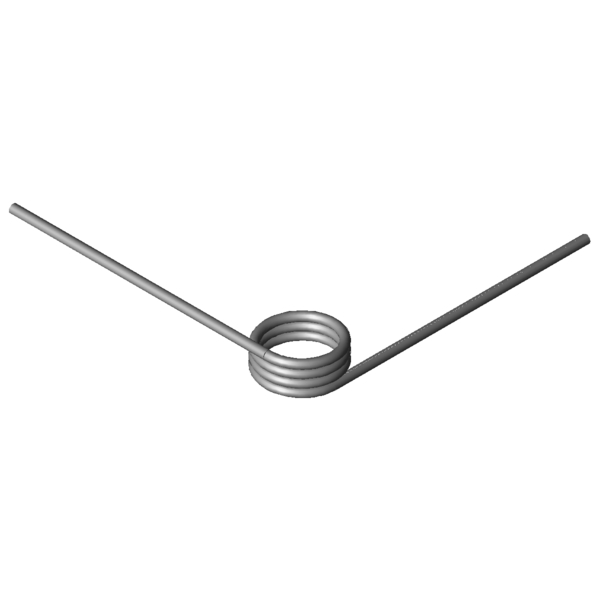

Termékkép Torziós rugó T-16815L

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-16815L

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	bal	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	90	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	2,25	mm	Huzalkeresztmetszet
Di	15,5	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	9,56	mm	A rugótest hossza
Ls	70	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	357,58	Nmm	(+/-) Tolerance maximum torque
Mn	1076,95	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	48,05	fok	A rugó legnagyobb forgásszöge
nt	3,25	Darab	Tekervények száma
Ddmax	13,5	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	8	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	10,0694	g	A termék tömege
PG	L	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-16815L: Rozsdamentes acél Ø 2,25 x 15,5 x 70 mm / 90°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-16815L: Rozsdamentes acél Ø 2,25 x 15,5 x 70 mm / 90°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-16815L: Rozsdamentes acél Ø 2,25 x 15,5 x 70 mm / 90°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-16815L: Rozsdamentes acél Ø 2,25 x 15,5 x 70 mm / 90°

erő-út-számítás Torziós rugó T-16815L

Érdeklődési képlet Torziós rugó T-16815L: Rozsdamentes acél Ø 2,25 x 15,5 x 70 mm / 90°

Érdeklődési képlet Torziós rugó T-16815L

Hasonló torziós rugók a Torziós rugó T-16815L: Rozsdamentes acél Ø 2,25 x 15,5 x 70 mm / 90°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-18859L	14,4	10	449,91	114,36	1.4310	48,7 \| 86,5 \| 41,9 \| 17,6
T-18855L	14,4	6,8	449,91	70,82	1.4310	53,8 \| 78,4 \| 54,8 \| 28,3
T-18884L	18,4	10	457,84	145,45	1.4310	45,2 \| 83,7 \| 37,8 \| 14,0
T-18921L	13,5	11,25	572,76	86,87	1.4310	55,9 \| 84,0 \| 54,2 \| 29,4
T-18917L	13,5	7,65	572,76	53,78	1.4310	67,1 \| 82,4 \| 71,3 \| 47,5
T-18933L	16	11,25	581,21	102,56	1.4310	54,3 \| 87,3 \| 50,4 \| 25,3
T-18929L	16	7,65	581,21	63,49	1.4310	63,8 \| 85,6 \| 64,8 \| 40,8
T-18925L	16	5,85	581,21	43,95	1.4310	70,4 \| 79,4 \| 72,7 \| 59,0
T-19105L	11	8,5	798,72	41,83	1.4310	82,9 \| 82,9 \| 80,6 \| 85,2
T-19130L	15	8,5	825,31	56,52	1.4310	79,2 \| 91,5 \| 80,8 \| 65,1
T-19134L	15	12,5	825,31	91,34	1.4310	64,1 \| 87,4 \| 64,6 \| 40,3
T-19126L	15	6,5	825,31	39,16	1.4310	85,9 \| 84,6 \| 79,1 \| 94,0
T-19155L	18	8,5	838,31	67,51	1.4310	72,6 \| 88,0 \| 74,5 \| 55,4
T-16805L	11,5	9,56	1041,37	35,99	1.4310	84,9 \| 91,4 \| 85,8 \| 77,5
T-16815L	15,5	9,56	1076,95	48,05	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16825L	18,5	9,56	1094,7	57,1	1.4310	90,5 \| 94,6 \| 91,3 \| 85,5
T-19221L	13,5	10,63	1481,57	39,12	1.4310	75,1 \| 89,0 \| 77,1 \| 59,2
T-19241L	17,5	10,63	1524,2	50,31	1.4310	82,2 \| 89,5 \| 83,1 \| 74,0
T-16901L	11,5	9,1	1888,38	19,59	1.4310	51,8 \| 83,2 \| 48,9 \| 23,3
T-16911L	15,5	9,1	1965,24	26,09	1.4310	58,7 \| 91,8 \| 54,5 \| 29,8
T-16915L	15,5	11,9	1965,24	37,69	1.4310	65,5 \| 86,9 \| 66,6 \| 43,0
T-16921L	19,5	9,1	2014,76	32,6	1.4310	60,6 \| 85,0 \| 60,6 \| 36,3
T-19321L	16	12,75	2459,2	37,23	1.4310	59,0 \| 82,3 \| 60,6 \| 33,9
T-17001L	12,5	10,4	2709,97	18,1	1.4310	44,9 \| 81,0 \| 38,7 \| 15,0
T-17011L	17	10,4	2827,78	24,3	1.4310	49,4 \| 84,5 \| 44,3 \| 19,3

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202089; Torziós rugó T-16815L

Származási ország: DE, German; Torziós rugó T-16815L
