Torziós rugó T-16824L: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

árlépcsők - Torziós rugó T-16824L

mennyiség	egységár (EUR)
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torziós rugó Vétel

Termékkép Torziós rugó T-16824L

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-16824L

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	bal	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	0	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	2,25	mm	Huzalkeresztmetszet
Di	18,5	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	9	mm	A rugótest hossza
Ls	70	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	337,14	Nmm	(+/-) Tolerance maximum torque
Mn	1094,7	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	52,7	fok	A rugó legnagyobb forgásszöge
nt	3	Darab	Tekervények száma
Ddmax	16	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	11	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,45	mm	(+/-) tolerance of inner coil diameter
Gew	10,5186	g	A termék tömege
PG	L	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-16824L: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-16824L: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-16824L: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-16824L: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

erő-út-számítás Torziós rugó T-16824L

Érdeklődési képlet Torziós rugó T-16824L: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

Érdeklődési képlet Torziós rugó T-16824L

Hasonló torziós rugók a Torziós rugó T-16824L: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-18883L	18,4	8	457,84	110,77	1.4310	38,1 \| 74,3 \| 31,0 \| 8,9
T-18920L	13,5	9	572,76	66,19	1.4310	64,0 \| 84,3 \| 66,0 \| 41,7
T-18932L	16	9	581,21	78,14	1.4310	44,6 \| 75,6 \| 42,2 \| 16,0
T-18928L	16	7,2	581,21	58,6	1.4310	67,1 \| 82,2 \| 71,5 \| 47,7
T-18944L	20,5	9	591,67	99,65	1.4310	43,1 \| 79,9 \| 36,5 \| 12,8
T-18940L	20,5	7,2	591,67	74,74	1.4310	45,1 \| 74,6 \| 43,8 \| 17,1
T-19129L	15	8	825,31	52,18	1.4310	83,2 \| 86,3 \| 87,2 \| 76,1
T-19133L	15	10	825,31	69,54	1.4310	52,2 \| 79,2 \| 51,7 \| 25,6
T-19154L	18	8	838,31	62,37	1.4310	54,3 \| 78,4 \| 55,7 \| 29,0
T-19158L	18	10	838,31	83,13	1.4310	51,0 \| 84,3 \| 47,0 \| 21,8
T-19150L	18	6	838,31	41,52	1.4310	86,4 \| 84,3 \| 77,7 \| 97,2
T-19179L	23	8	853,09	79,27	1.4310	49,8 \| 87,5 \| 43,2 \| 18,6
T-19183L	23	10	853,09	105,72	1.4310	47,0 \| 81,8 \| 41,7 \| 17,4
T-16814L	15,5	9	1076,95	44,35	1.4310	69,4 \| 80,1 \| 75,7 \| 52,4
T-16824L	18,5	9	1094,7	52,7	1.4310	66,1 \| 85,2 \| 68,4 \| 44,8
T-16834L	23,5	9	1115,14	66,63	1.4310	59,2 \| 81,2 \| 60,3 \| 36,1
T-19240L	17,5	7,5	1524,2	30,99	1.4310	83,2 \| 82,0 \| 73,5 \| 94,2
T-16910L	15,5	8,4	1965,24	23,2	1.4310	79,0 \| 88,2 \| 80,5 \| 68,3
T-16920L	19,5	8,4	2014,76	28,98	1.4310	89,0 \| 93,8 \| 89,9 \| 83,2
T-16924L	19,5	11,2	2014,76	43,47	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16930L	24	8,4	2052,94	35,49	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19300L	12	9	2364,22	17,35	1.4310	44,9 \| 80,0 \| 39,6 \| 15,2
T-19320L	16	9	2459,2	22,93	1.4310	65,3 \| 85,2 \| 67,3 \| 43,2
T-19340L	21	9	2533,79	29,83	1.4310	72,5 \| 88,8 \| 74,1 \| 54,6
T-17010L	17	9,6	2827,78	21,6	1.4310	60,9 \| 86,8 \| 60,5 \| 35,4
T-17020L	22	9,6	2909,76	27,72	1.4310	66,0 \| 87,3 \| 66,5 \| 44,2
T-19420L	17,4	10,8	4113,81	20,41	1.4310	52,9 \| 87,8 \| 48,0 \| 23,0

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202089; Torziós rugó T-16824L

Származási ország: DE, German; Torziós rugó T-16824L

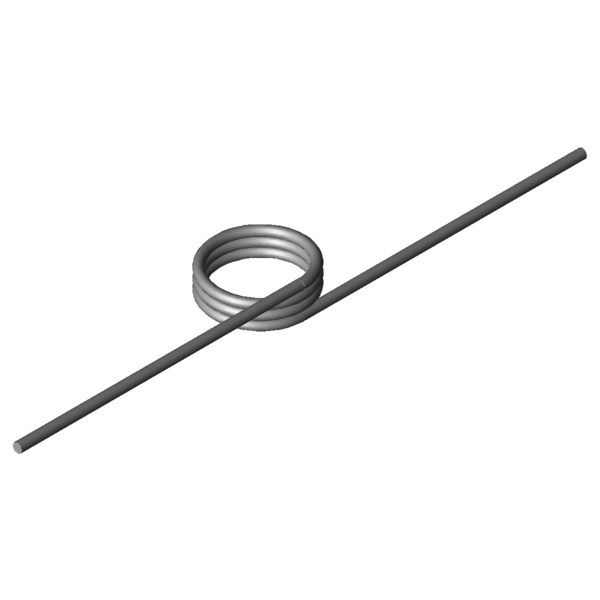

Termékkép - szárrugók T-16824L
