Torziós rugó T-16824R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

árlépcsők - Torziós rugó T-16824R

mennyiség	egységár (EUR)
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torziós rugó Vétel

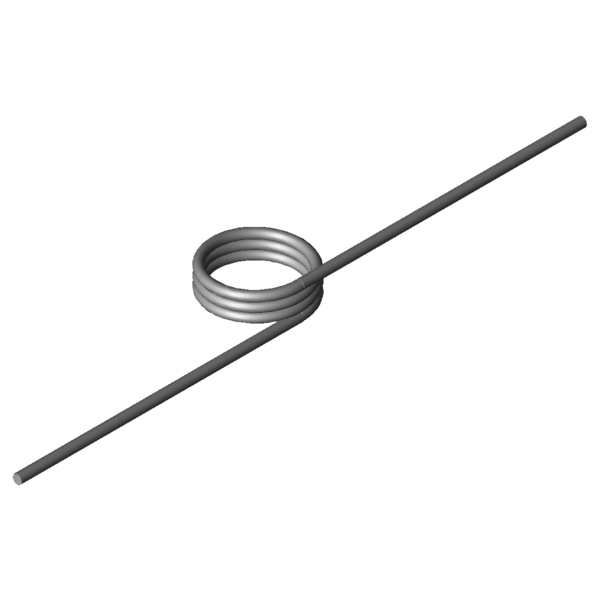

Termékkép Torziós rugó T-16824R

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-16824R

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	jobb	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	0	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	2,25	mm	Huzalkeresztmetszet
Di	18,5	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	9	mm	A rugótest hossza
Ls	70	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	337,14	Nmm	(+/-) Tolerance maximum torque
Mn	1094,7	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	52,7	fok	A rugó legnagyobb forgásszöge
nt	3	Darab	Tekervények száma
Ddmax	16	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	11	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,45	mm	(+/-) tolerance of inner coil diameter
Gew	10,5186	g	A termék tömege
PG	L	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-16824R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-16824R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-16824R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-16824R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

erő-út-számítás Torziós rugó T-16824R

Érdeklődési képlet Torziós rugó T-16824R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

Érdeklődési képlet Torziós rugó T-16824R

Hasonló torziós rugók a Torziós rugó T-16824R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 0°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-18883R	18,4	8	457,84	110,77	1.4310	50,4 \| 86,5 \| 44,7 \| 19,9
T-18920R	13,5	9	572,76	66,19	1.4310	64,0 \| 84,3 \| 66,0 \| 41,7
T-18932R	16	9	581,21	78,14	1.4310	61,6 \| 88,8 \| 60,3 \| 35,8
T-18928R	16	7,2	581,21	58,6	1.4310	67,1 \| 82,2 \| 71,5 \| 47,7
T-18944R	20,5	9	591,67	99,65	1.4310	57,4 \| 90,1 \| 53,5 \| 28,6
T-18940R	20,5	7,2	591,67	74,74	1.4310	61,3 \| 83,4 \| 62,3 \| 38,1
T-19129R	15	8	825,31	52,18	1.4310	83,2 \| 86,3 \| 87,2 \| 76,1
T-19133R	15	10	825,31	69,54	1.4310	73,1 \| 86,7 \| 75,6 \| 57,1
T-19154R	18	8	838,31	62,37	1.4310	79,0 \| 91,7 \| 80,5 \| 64,7
T-19158R	18	10	838,31	83,13	1.4310	70,2 \| 92,1 \| 70,0 \| 48,5
T-19150R	18	6	838,31	41,52	1.4310	86,4 \| 84,3 \| 77,7 \| 97,2
T-19179R	23	8	853,09	79,27	1.4310	70,0 \| 86,1 \| 72,2 \| 51,8
T-19183R	23	10	853,09	105,72	1.4310	63,1 \| 86,4 \| 63,9 \| 38,8
T-16814R	15,5	9	1076,95	44,35	1.4310	90,5 \| 94,6 \| 91,3 \| 85,5
T-16824R	18,5	9	1094,7	52,7	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16834R	23,5	9	1115,14	66,63	1.4310	87,4 \| 92,9 \| 88,6 \| 80,6
T-19240R	17,5	7,5	1524,2	30,99	1.4310	65,6 \| 89,3 \| 65,3 \| 42,2
T-16910R	15,5	8,4	1965,24	23,2	1.4310	53,4 \| 85,8 \| 49,9 \| 24,5
T-16920R	19,5	8,4	2014,76	28,98	1.4310	58,0 \| 89,5 \| 54,7 \| 29,9
T-16924R	19,5	11,2	2014,76	43,47	1.4310	66,1 \| 85,2 \| 68,4 \| 44,8
T-16930R	24	8,4	2052,94	35,49	1.4310	59,9 \| 83,6 \| 60,3 \| 35,9
T-19300R	12	9	2364,22	17,35	1.4310	44,9 \| 80,0 \| 39,6 \| 15,2
T-19320R	16	9	2459,2	22,93	1.4310	50,2 \| 87,2 \| 44,0 \| 19,4
T-19340R	21	9	2533,79	29,83	1.4310	54,0 \| 87,7 \| 49,9 \| 24,5
T-17010R	17	9,6	2827,78	21,6	1.4310	47,0 \| 85,3 \| 39,8 \| 15,9
T-17020R	22	9,6	2909,76	27,72	1.4310	49,2 \| 82,7 \| 45,1 \| 19,8
T-19420R	17,4	10,8	4113,81	20,41	1.4310	41,0 \| 80,0 \| 32,7 \| 10,3

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202089; Torziós rugó T-16824R

Származási ország: DE, German; Torziós rugó T-16824R
