Torziós rugó T-16829R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 90°

árlépcsők - Torziós rugó T-16829R

mennyiség egységár (EUR)
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torziós rugó Vétel

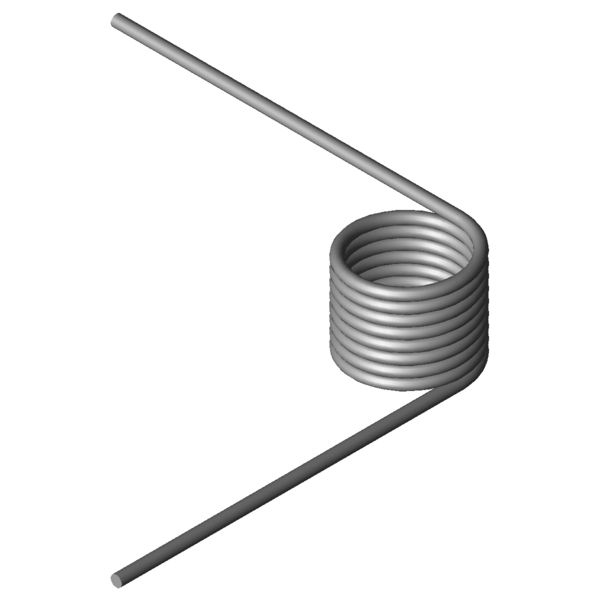

Termékkép Torziós rugó T-16829R
Termékkép Torziós rugó T-16829R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-16829R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 90 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2,25 mm Huzalkeresztmetszet
Di 18,5 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 20,81 mm A rugótest hossza
Ls 70 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 264,46 Nmm (+/-) Tolerance maximum torque
Mn 1094,7 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 144,94 fok A rugó legnagyobb forgásszöge
nt 8,25 Darab Tekervények száma
Ddmax 16 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 11 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,45 mm (+/-) tolerance of inner coil diameter
Gew 21,2442 g A termék tömege
PG L - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-16829R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 90°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-16829R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 90°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-16829R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 90°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-16829R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 90°

erő-út-számítás Torziós rugó T-16829R

Érdeklődési képlet Torziós rugó T-16829R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 90°

Érdeklődési képlet Torziós rugó T-16829R

Hasonló torziós rugók a Torziós rugó T-16829R: Rozsdamentes acél Ø 2,25 x 18,5 x 70 mm / 90°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18884R 18,4 10 457,84 145,45 1.4310 61,8 | 72,9 | 70,7 | 41,7
T-19159R 18 12,5 838,31 109,13 1.4310 85,4 | 82,1 | 75,9 | 98,3
T-16809R 11,5 20,81 1041,37 91,36 1.4310 77,6 | 87,4 | 79,1 | 66,3
T-16819R 15,5 20,81 1076,95 121,97 1.4310 90,5 | 94,6 | 91,3 | 85,5
T-16829R 18,5 20,81 1094,7 144,94 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16839R 23,5 20,81 1115,14 183,22 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-19225R 13,5 23,13 1481,57 99,12 1.4310 68,7 | 84,3 | 71,1 | 50,5
T-19245R 17,5 23,13 1524,2 127,75 1.4310 78,3 | 91,5 | 80,0 | 63,3
T-19265R 22,5 23,13 1558,44 163,14 1.4310 82,0 | 87,4 | 79,5 | 79,1
T-16919R 15,5 25,9 1965,24 95,68 1.4310 59,7 | 81,5 | 60,9 | 36,8
T-16929R 19,5 25,9 2014,76 119,53 1.4310 66,1 | 85,2 | 68,4 | 44,8
T-16925R 19,5 11,9 2014,76 47,09 1.4310 46,2 | 77,5 | 43,4 | 17,7
T-16939R 24 25,9 2052,94 146,38 1.4310 69,8 | 79,3 | 76,2 | 53,9
T-19325R 16 27,75 2459,2 94,43 1.4310 54,2 | 78,8 | 54,8 | 29,0
T-19321R 16 12,75 2459,2 37,23 1.4310 40,3 | 74,3 | 35,1 | 11,4
T-19345R 21 27,75 2533,79 122,9 1.4310 60,0 | 79,4 | 64,0 | 36,6
T-19341R 21 12,75 2533,79 48,42 1.4310 42,5 | 74,8 | 38,3 | 14,4
T-17015R 17 13,6 2827,78 35,09 1.4310 38,9 | 75,9 | 31,5 | 9,4
T-17019R 17 29,6 2827,78 89,08 1.4310 50,5 | 77,5 | 50,1 | 23,8
T-17025R 22 13,6 2909,76 45,05 1.4310 39,8 | 73,3 | 34,4 | 11,7
Hasonló fémrugók száma: 19

Vámtarifaszám: 73202089; Torziós rugó T-16829R

Származási ország: DE, German; Torziós rugó T-16829R
