Torziós rugó T-17036R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 180°

árlépcsők - Torziós rugó T-17036R

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

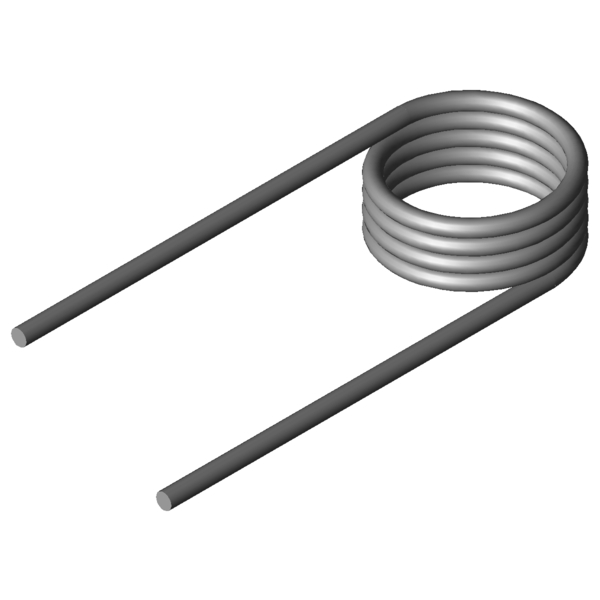

Termékkép Torziós rugó T-17036R
Termékkép Torziós rugó T-17036R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-17036R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 180 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3,2 mm Huzalkeresztmetszet
Di 27 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 17,6 mm A rugótest hossza
Ls 80 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 869,83 Nmm (+/-) Tolerance maximum torque
Mn 2964,79 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 76,16 fok A rugó legnagyobb forgásszöge
nt 4,5 Darab Tekervények száma
Ddmax 23,5 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 18 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 37,2119 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-17036R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-17036R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-17036R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-17036R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 180°

erő-út-számítás Torziós rugó T-17036R

Érdeklődési képlet Torziós rugó T-17036R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 180°

Érdeklődési képlet Torziós rugó T-17036R

Hasonló torziós rugók a Torziós rugó T-17036R: Rozsdamentes acél Ø 3,2 x 27 x 80 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18946R 20,5 13,5 591,67 161,94 1.4310 37,5 | 69,6 | 33,5 | 9,4
T-19160R 18 15 838,31 135,12 1.4310 43,2 | 71,5 | 42,3 | 15,9
T-19185R 23 15 853,09 171,81 1.4310 42,3 | 77,6 | 36,6 | 12,8
T-16836R 23,5 12,38 1115,14 99,94 1.4310 53,8 | 75,9 | 56,9 | 28,7
T-19262R 22,5 13,75 1558,44 89,01 1.4310 64,6 | 79,9 | 69,1 | 45,0
T-16926R 19,5 15,4 2014,76 65,2 1.4310 79,5 | 82,4 | 76,8 | 79,4
T-16936R 24 15,4 2052,94 79,84 1.4310 78,8 | 88,0 | 82,3 | 66,1
T-19322R 16 16,5 2459,2 51,53 1.4310 79,7 | 82,3 | 75,3 | 81,6
T-19342R 21 16,5 2533,79 67,02 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19362R 26 16,5 2582,84 82,51 1.4310 88,2 | 94,6 | 89,7 | 80,4
T-17006R 12,5 17,6 2709,97 36,19 1.4310 67,8 | 82,1 | 69,5 | 52,0
T-17016R 17 17,6 2827,78 48,59 1.4310 78,0 | 87,7 | 79,6 | 66,9
T-17026R 22 17,6 2909,76 62,37 1.4310 89,1 | 93,8 | 90,0 | 83,4
T-17022R 22 11,2 2909,76 34,65 1.4310 66,6 | 81,7 | 71,8 | 46,4
T-17036R 27 17,6 2964,79 76,16 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19422R 17,4 19,8 4113,81 45,98 1.4310 63,5 | 80,7 | 66,2 | 43,5
T-19442R 22,4 19,8 4240,2 58,58 1.4310 71,4 | 86,9 | 73,4 | 53,8
T-19462R 27,4 19,8 4326,15 71,27 1.4310 79,1 | 92,1 | 81,1 | 64,1
T-19522R 22,5 22 5673,53 52,48 1.4310 59,2 | 81,1 | 60,6 | 36,0
T-19542R 27,5 22 5798,12 63,67 1.4310 65,4 | 86,1 | 67,4 | 42,7
T-19562R 32,5 22 5888,83 74,96 1.4310 68,3 | 81,0 | 74,4 | 49,6
T-19702R 20,5 15,75 7210,54 21,78 1.4310 41,8 | 78,8 | 34,9 | 11,8
T-19711R 25,5 15,75 7413,47 26,88 1.4310 45,6 | 85,0 | 37,6 | 14,1
T-19715R 25,5 24,75 7413,47 48,38 1.4310 52,0 | 78,9 | 51,8 | 25,4
T-19720R 30,5 15,75 7558,94 31,97 1.4310 46,7 | 83,0 | 40,6 | 16,5
T-19724R 30,5 24,75 7558,94 57,55 1.4310 54,6 | 76,9 | 57,4 | 29,6
T-19729R 35,5 15,75 7668,33 37,07 1.4310 47,1 | 78,9 | 43,7 | 18,8
T-19803R 20 17,5 9706,06 19,24 1.4310 38,3 | 79,2 | 27,9 | 7,7
T-19817R 28 17,5 10155,28 26,57 1.4310 42,9 | 86,6 | 32,0 | 10,2
T-19832R 36 17,5 10430,68 33,91 1.4310 42,9 | 79,5 | 36,5 | 12,7
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202089; Torziós rugó T-17036R

Származási ország: DE, German; Torziós rugó T-17036R
